Kabel im Haus verlegen: Welche Leitung für welchen Zweck?
Hast du dich auch schon gefragt, worauf man beim Kabelverlegen im Haus eigentlich achten muss? Welche Leitung gehört wohin, wann braucht man NYM oder NYY, was bedeuten 3×1,5 mm² oder 5×2,5 mm² – und wo dürfen Stromleitungen in der Wand verlaufen?
Genau diese Fragen klärt dieser Ratgeber Schritt für Schritt. Ohne Vorwissen: zuerst die praktische Anwendung, danach nur so viel Technik wie nötig. So lässt sich die Hausinstallation bei Neubau, Renovierung oder Nachrüstung leichter planen und verstehen.
Kabel & Leitungen ansehenWelche Kabel und Leitungen braucht man im Haus?
Für feste Stromkreise im Gebäude wird häufig NYM eingesetzt. Führt eine feste Versorgung nach draußen oder durch das Erdreich, wird NYY relevant. Für Netzwerk, Smart Home, TV und Kommunikation gibt es eigene Daten-, Bus-, Koaxial- und Fernmeldeleitungen.
Bei der Hausinstallation kommen je nach Aufgabe unterschiedliche Elektroleitungen zum Einsatz. Für die erste Auswahl hilft deshalb eine einfache Frage: Was soll die Leitung später tun? Strom versorgen, Daten übertragen, Gebäudeautomation verbinden oder TV- und Kommunikationssignale führen?
NYY-Erdkabel
Für feste Versorgungswege, besonders bei geeigneten Außen- und Erdstrecken.
NYY ansehen →Aderleitungen
H07V-K oder H07V-U für dafür geeignete geschützte Installations- und Verdrahtungswege.
Aderleitungen →H07RN-F
Flexible Gummileitung für dafür vorgesehene bewegliche oder stärker beanspruchte Anwendungen.
H07RN-F →Telefon & Signale
Für geeignete Telefon-, Türkommunikations-, Ruf-, Mess- und Signalanwendungen.
Telefonkabel →Kabel oder Leitung – was ist eigentlich der Unterschied?
Im Alltag werden Kabel, Stromkabel, Elektrokabel und Leitung oft gemeinsam verwendet. Technisch unterscheiden sich die Bauarten aber in Aufbau und Einsatz. Für die Auswahl sind deshalb Typenbezeichnung, Verlegeart und Anwendungsbereich wichtiger als das umgangssprachliche Wort.

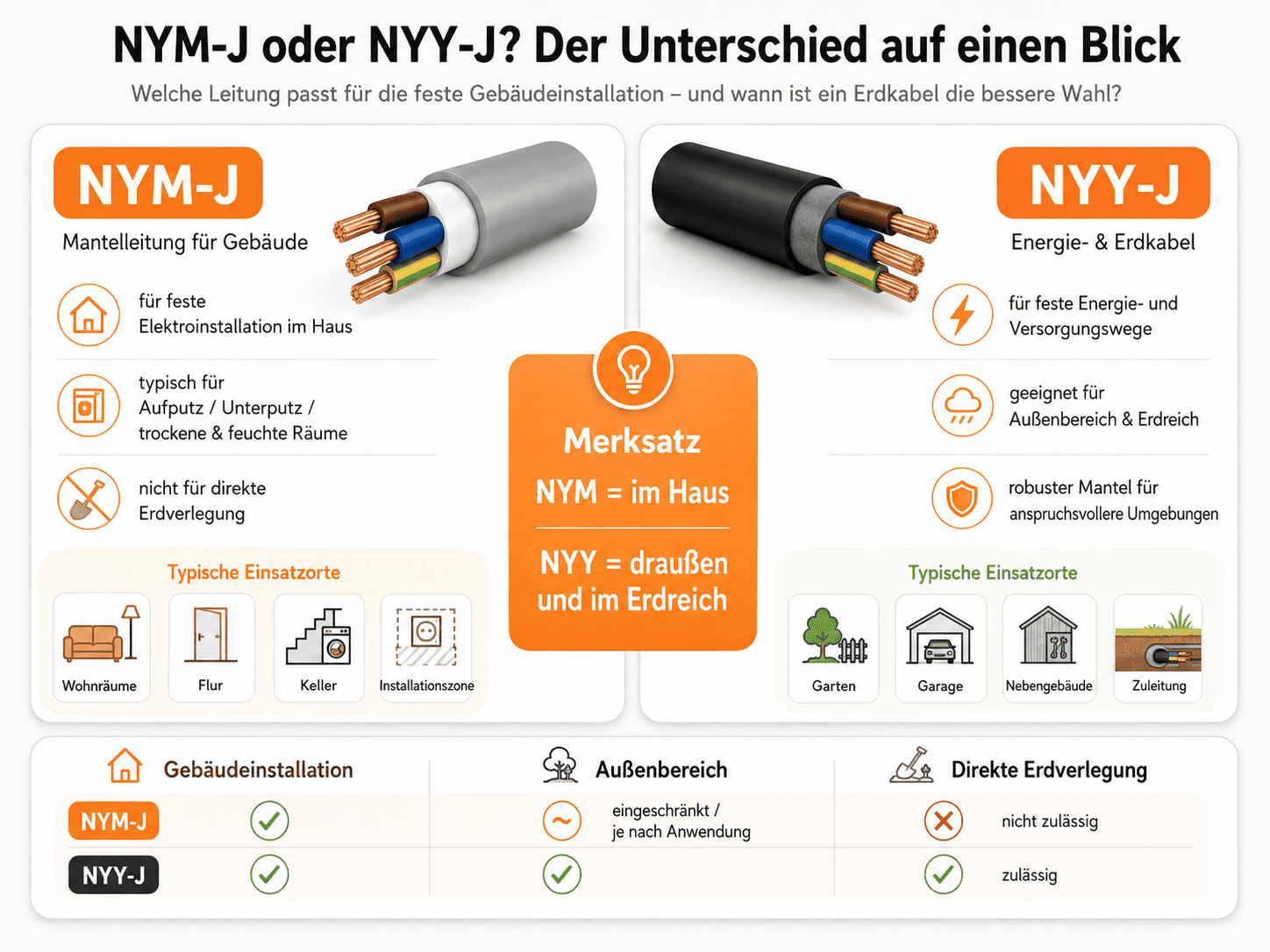

NYM oder NYY: Was ist der Unterschied?
NYM-J ist eine typische Mantelleitung für feste Elektroinstallationen im Gebäude. NYY-J ist ein Energie- und Erdkabel und kann innerhalb seiner vorgesehenen Einsatzbedingungen auch direkt im Erdreich verlegt werden.
*KI
Kann NYM im Erdreich verlegt werden?
Nein. NYM-Mantelleitung ist nicht für die direkte Erdverlegung vorgesehen. Für eine feste Erdstrecke wird ein dafür geeigneter Kabeltyp benötigt, zum Beispiel NYY-Erdkabel. Auch ein zusätzliches Leerrohr macht NYM nicht automatisch zum Erdkabel.
Kann NYY auch im Haus verlegt werden?
Ja. NYY ist nicht ausschließlich für das Erdreich vorgesehen und kann innerhalb seiner Einsatzbedingungen auch im Gebäude eingesetzt werden. Für viele klassische Installationen in Wohngebäuden wird jedoch häufig NYM verwendet.
NYM und NYY direkt eingrenzen
Welche Leitung wird für Steckdosen und Licht verwendet?
Für viele klassische Stromkreise innerhalb eines Wohngebäudes wird NYM-J eingesetzt. Welche Aderzahl und welcher Leiterquerschnitt passen, muss jedoch zur konkreten Installation geplant werden.
Das gilt sowohl für Steckdosen als auch für Beleuchtung mit Leuchten, Schaltern und Lichtschaltern: Es gibt keine pauschale Zuordnung nach dem Muster „Steckdose = Querschnitt X“ oder „Licht = Querschnitt Y“. Schaltung, Belastung, Absicherung, Leitungslänge, Spannungsfall und Verlegeart spielen zusammen.
| Vorhaben | Häufig relevante Leitungsart | Zusätzlich klären |
|---|---|---|
| Steckdosen | häufig NYM-J | Belastung, Absicherung, Länge, Verlegeart |
| Beleuchtung / Leuchten / Lichtschalter | häufig NYM-J | Schaltung, Aderzahl, Steuerung |
| Rollladen / Jalousie | mehradrige Installationsleitung bzw. systemspezifische Leitung | Antrieb und Steuerungsart |
| Garage / Garten / Nebengebäude | je nach Weg NYM oder NYY | Innen-, Außen- oder Erdstrecke |

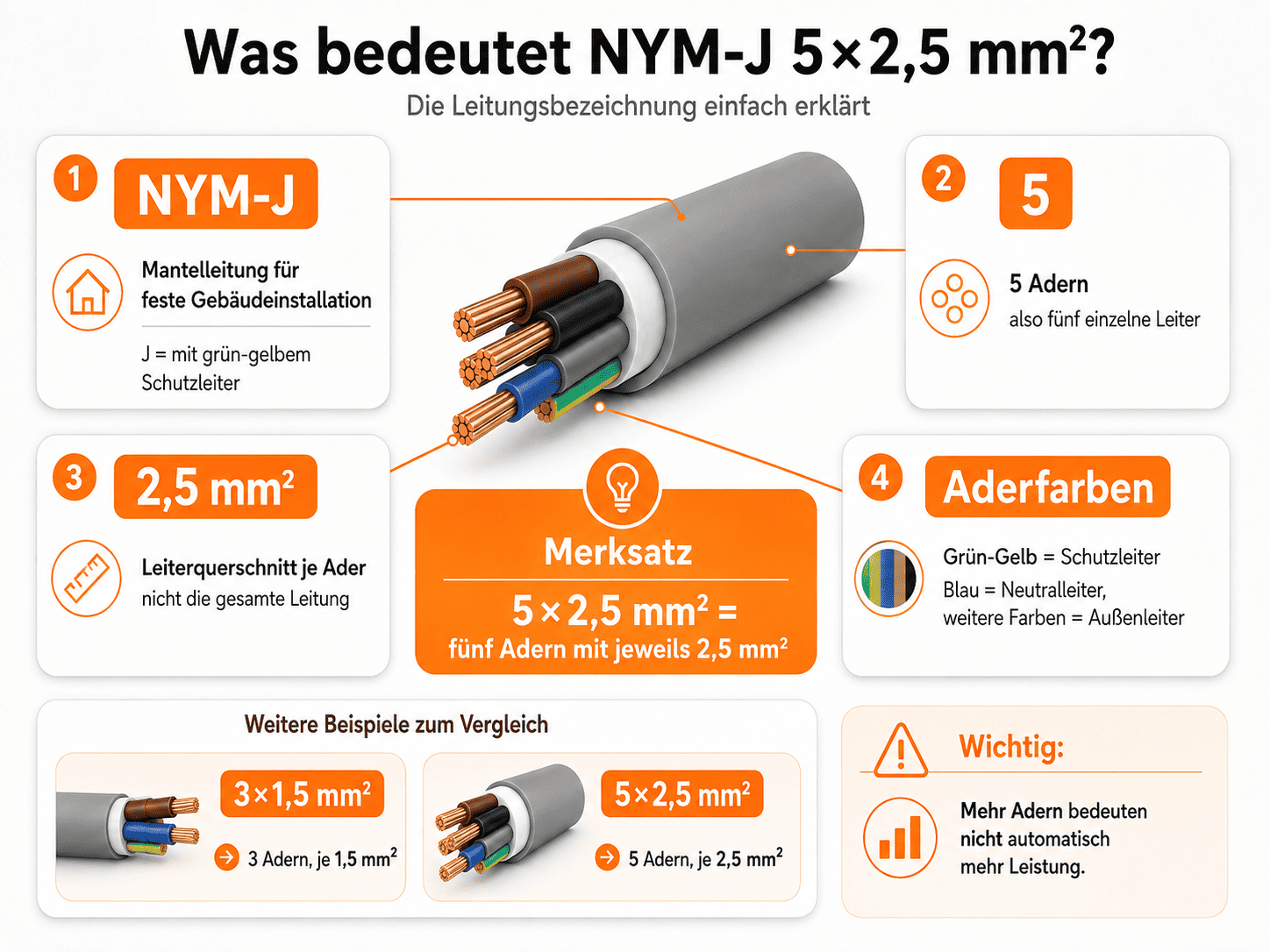

Was bedeuten 3×1,5 mm², 5×2,5 mm² und NYM-J?
Bei 3×1,5 mm² steht die 3 für drei Adern und 1,5 mm² für den Nennquerschnitt jeder Ader. Bei 5×2,5 mm² sind es fünf Adern mit jeweils 2,5 mm².
Aderzahl und Leiterquerschnitt sind zwei verschiedene Angaben. Mehr Adern bedeuten nicht automatisch mehr Leistung.
*KI
- Was bedeutet „-J“?Eine Ausführung mit grün-gelbem Schutzleiter; „-O“ bezeichnet eine Ausführung ohne diese Schutzleiterader.
- Drei oder fünf Adern?Die Aderzahl richtet sich nach der Schaltung oder Versorgung. Fünf Adern sind nicht automatisch „stärker“.
- Was bedeuten die Aderfarben?Grün-Gelb = Schutzleiter (PE), Blau wird bei entsprechender Verwendung als Neutralleiter genutzt; Braun, Schwarz und Grau sind typische Außenleiterfarben.
- Starr oder flexibel?H07V-U ist eindrähtig und formstabiler, H07V-K feindrähtig und beweglicher.
Wie wird der richtige Kabelquerschnitt bestimmt?
Der Leiterquerschnitt hängt unter anderem von Strombelastung, Absicherung, Leitungslänge, Spannungsfall, Verlegeart und Umgebungsbedingungen ab. Angaben wie 1,5 mm², 2,5 mm², 4 mm² oder 6 mm² sind deshalb keine universelle Zuordnung zu einem bestimmten Verbraucher.

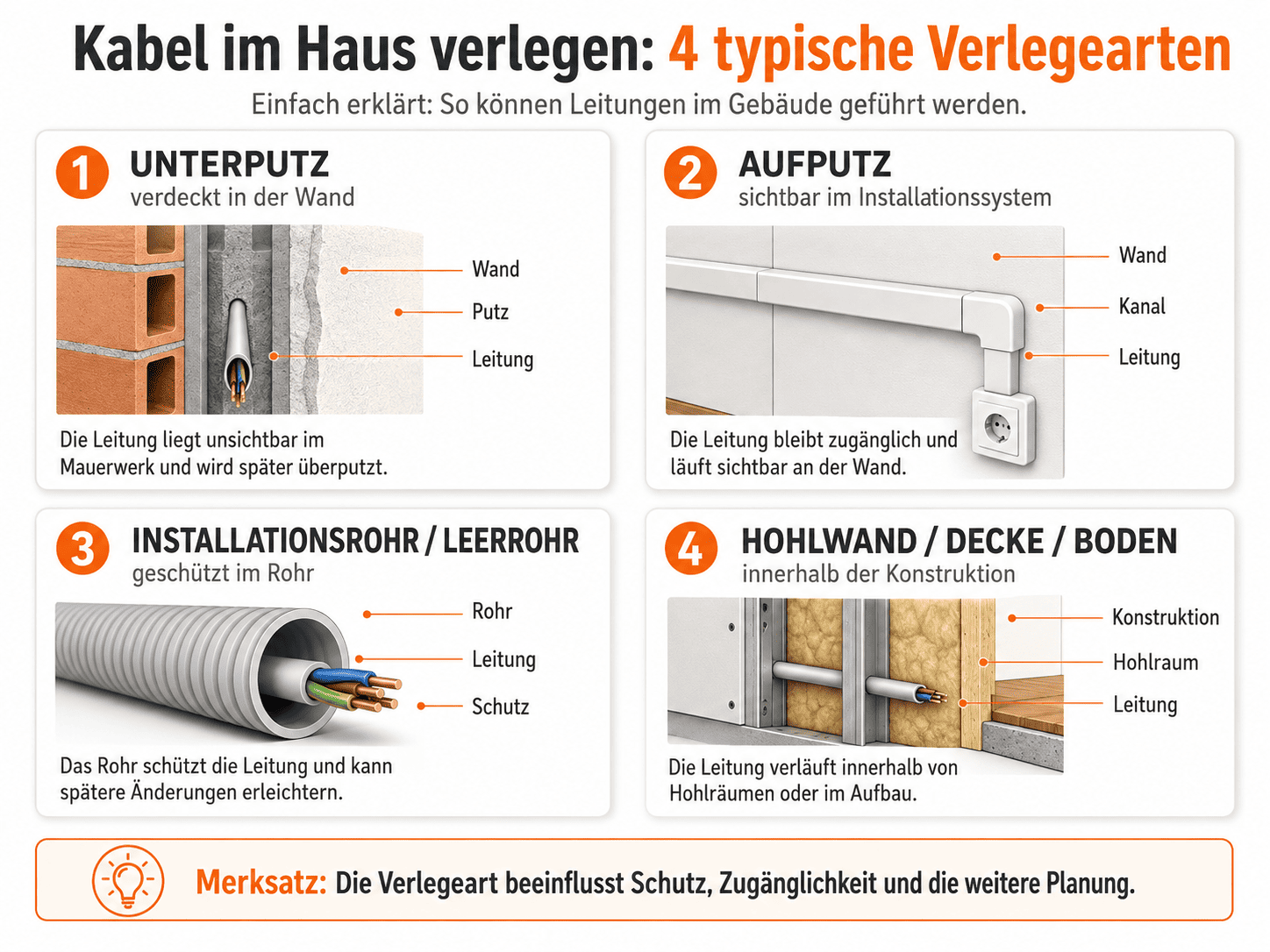

Wie lassen sich Kabel und Leitungen im Haus verlegen?
Typische Verlegearten sind Unterputz, Aufputz, Installations- oder Leerrohr sowie Leitungswege innerhalb von Hohlwand, Decke oder Bodenaufbau. Die Verlegeart beeinflusst Schutz, Zugänglichkeit und die elektrische Planung.
*KI
- UnterputzDie Leitung liegt verdeckt in der Wand. Wandaufbau, Mauerschlitze und Installationszonen müssen berücksichtigt werden.
- AufputzDer Leitungsweg bleibt zugänglich, zum Beispiel in geeigneten Kabelkanälen, Brüstungskanälen oder Installationsrohren.
- Installationsrohr / LeerrohrEin geschützter Leitungsweg, der spätere Änderungen oder das Nachziehen geeigneter Leitungen erleichtern kann.
- Hohlwand / Decke / BodenLeitungen können innerhalb geeigneter Konstruktionen geführt werden; im Bodenaufbau spielen auch Dämmung, Estrich und andere Gewerke eine Rolle.
Was ist bei Installations- und Leerrohren wichtig?
Rohrdurchmesser, Belegung, Leitungslänge und Biegeradien müssen zur geplanten Nutzung passen. Ein vorhandenes Leerrohr bedeutet deshalb nicht automatisch, dass später jede beliebige Leitung hindurchgeführt werden kann.
Kabel durch Rohre einziehen →Dürfen Strom- und Datenkabel zusammen verlegt werden?
Eine pauschale Ja-Nein-Regel gibt es nicht. Isolation, Installationssystem und mögliche gegenseitige Beeinflussung müssen zur konkreten Leitungsführung passen. Deshalb sollten Stromleitungen, Datenkabel und Busleitungen gemeinsam geplant, aber nicht pauschal gleich behandelt werden.

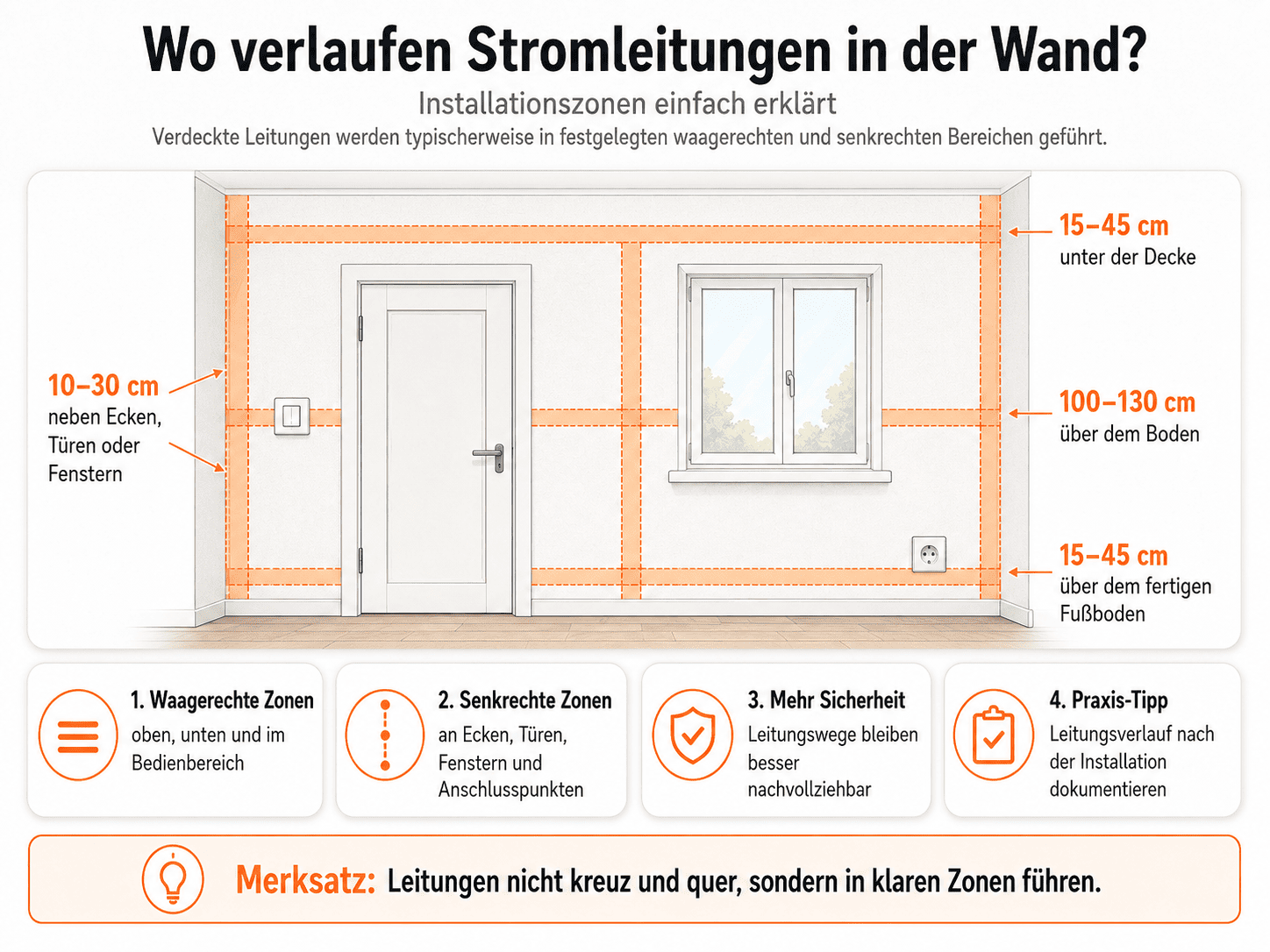

Wo verlaufen Stromleitungen in der Wand?
Verdeckte Stromleitungen werden an Wänden in festgelegten waagerechten und senkrechten Installationszonen geführt. So bleibt ihre Lage später besser nachvollziehbar und Anschlusspunkte wie Steckdosen, Schalter oder Lichtschalter lassen sich geordnet anbinden.
*KI
Waagerechte Installationszonen liegen typischerweise 15 bis 45 cm unter der Decke und 15 bis 45 cm über dem fertigen Fußboden; eine mittlere Zone liegt bei 100 bis 130 cm über dem Boden. Senkrechte Installationszonen befinden sich typischerweise 10 bis 30 cm neben entsprechenden Rohbaukanten, etwa an Türen, Fenstern und Wandecken.

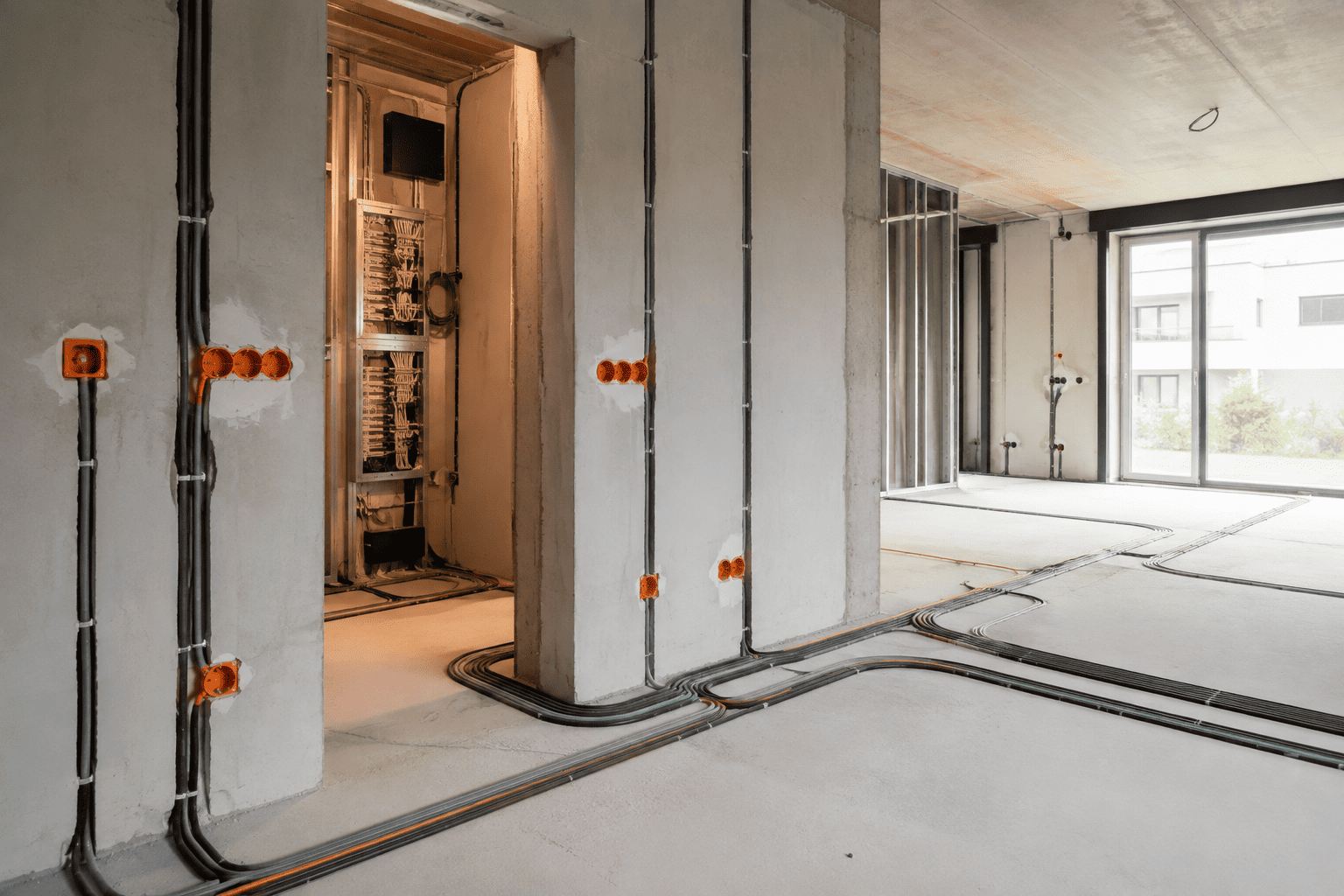

Welche Kabel sollte man bei Hausbau und Renovierung mitplanen?
Gute Hausverkabelung plant nicht nur Steckdosen und Licht, sondern auch Netzwerk, Smart Home, Außenbereiche und Reservewege. Je früher die Leitungswege feststehen, desto einfacher lassen sie sich im Neubau oder bei einer Renovierung vorbereiten.
Eine frühzeitige Elektroplanung hilft dabei, Strom-, Daten- und Reservewege sinnvoll aufeinander abzustimmen. Die praktische Leitfrage lautet: Was soll in diesem Raum heute funktionieren – und was könnte später dazukommen?
*KI
Welche Kabel sollte man in den einzelnen Räumen mitdenken?
- WohnzimmerStrom, Beleuchtung, Netzwerk, TV und gegebenenfalls Beschattung oder Smart Home.
- Arbeitszimmer / HomeofficeSteckdosen und eine fest geplante LAN-Verbindung können besonders sinnvoll sein.
- Küche / HauswirtschaftMehrere elektrische Verbraucher und entsprechend geplante Stromkreise berücksichtigen.
- Schlafzimmer / BadNutzung, Beleuchtung, Beschattung und im Bad die besonderen Schutzanforderungen mitplanen.
- TechnikraumStromverteilung, Router, Netzwerkkomponenten und Gebäudetechnik zusammen denken.
- Garage / Garten / TerrasseAußenbeleuchtung, Steckdosen, Torantrieb, Netzwerk und mögliche Erdstrecken früh berücksichtigen.
Warum sind Leerrohre und Reservewege beim Neubau sinnvoll?
Leerrohre schaffen Spielraum für spätere Technik. Reservewege zwischen Technikraum, Dach, Geschossen, Garage, Eingangsbereich oder Garten können spätere Nachrüstungen erleichtern. Auch spätere Anwendungen rund um PV-Technik oder Ladeinfrastruktur können bei der Wegeplanung berücksichtigt werden, ohne den Leitungstyp vorschnell festzulegen.
Welche Netzwerkkabel sollte man im Haus einplanen?
Eine strukturierte Netzwerkverkabelung schafft feste Datenverbindungen für Homeoffice, TV-Bereich, Access Points, Netzwerktechnik, Kameras und weitere IP-basierte Geräte. Bei Daten-Verlegekabeln begegnen Begriffe wie Cat. 7, Schirmung, Simplex und Duplex. Welche Ausführung sinnvoll ist, hängt von Netzwerkstruktur und Anschlusskomponenten ab.
Daten- & Netzwerkkabel ansehen →Welche Leitung wird für KNX verwendet?
Für KNX-TP wird eine dafür vorgesehene KNX/EIB-Busleitung eingesetzt. Sie verbindet beispielsweise Taster, Sensoren und Aktoren innerhalb der geplanten Gebäudeautomation. Energie-, Daten- und Busleitungen erfüllen unterschiedliche Aufgaben und sind nicht beliebig austauschbar.
Braucht man heute noch Koaxial- und Telefonkabel?
Für SAT-, Antennen- und bestimmte TV- oder Breitbandanlagen bleibt Koaxialkabel relevant. Telefon- und Fernmeldeleitungen wie J-Y(ST)Y können je nach System für Telefon, Türkommunikation, Ruf-, Mess- oder Signalanwendungen eingesetzt werden.
Was ist bei Garten, Garage und Außenbereich wichtig?
Außenbeleuchtung, Steckdosen, Torantrieb oder Netzwerk werden häufig erst später ergänzt. Deshalb sollten Leitungs- und Reservewege in Richtung Garage, Garten, Terrasse und Einfahrt früh mitgedacht werden. Führt eine feste Energieversorgung durch das Erdreich, kommt eine dafür vorgesehene Lösung wie NYY-Erdkabel infrage.
Erdverlegung ausführlich erklärt →Typische Fehler bei der Kabelplanung im Haus
Die meisten Probleme entstehen nicht durch einen einzelnen Kabeltyp, sondern weil bei der Planung etwas Wichtiges fehlt.
- Nur Steckdosen und Licht planenNetzwerk, TV und Gebäudetechnik werden später häufig vermisst.
- NYM und NYY verwechselnNYM ist nicht für die direkte Erdverlegung vorgesehen.
- Leerrohre vergessenSpätere Erweiterungen werden dadurch aufwendiger.
- Querschnitt nach Faustregel wählenBelastung, Absicherung, Länge und Verlegeart müssen zusammen betrachtet werden.
- Außenbereiche zu spät einplanenGarage, Garten, Terrasse und Einfahrt werden häufig nachträglich erweitert.
- Leitungsverlauf nicht dokumentierenFotos und Installationsplan helfen bei späteren Arbeiten.
Kabel & Leitungen passend zur Anwendung auswählen
Die Leitungsfamilie steht fest? Dann geht es direkt zur passenden Kategorie.
Passende Ratgeber zum Weiterlesen
Häufige Fragen zur Hausverkabelung
Kann NYM im Erdreich verlegt werden?
Nein. NYM-Mantelleitung ist nicht für die direkte Erdverlegung vorgesehen. Für eine feste Erdstrecke wird ein dafür geeigneter Kabeltyp benötigt, beispielsweise NYY-Erdkabel.
Wie wird der richtige Kabelquerschnitt bestimmt?
Unter anderem anhand von Strombelastung, Absicherung, Leitungslänge, Spannungsfall, Verlegeart und Umgebungsbedingungen. Eine einzelne Faustregel reicht nicht aus.
Welche Netzwerkkabel sollte man im Haus einplanen?
Für feste LAN-Verbindungen werden dafür vorgesehene Daten-Verlegekabel verwendet. Kategorie, Schirmung, Netzwerkstruktur und Anschlusskomponenten sollten zusammenpassen.
Warum sind Leerrohre im Neubau sinnvoll?
Leerrohre können spätere Erweiterungen erleichtern, weil geeignete Leitungen über vorbereitete Installationswege nachgezogen werden können.
Dürfen Strom- und Datenkabel zusammen verlegt werden?
Dafür gibt es keine pauschale allgemeine Ja-Nein-Regel. Entscheidend sind unter anderem Isolation, Installationssystem und mögliche gegenseitige Beeinflussung.
Kann man Kabel im Haus selbst verlegen?
Welche vorbereitenden Arbeiten möglich sind, sollte mit dem verantwortlichen Elektroinstallationsunternehmen abgestimmt werden. Dimensionierung, Anschluss, Änderung, Prüfung und Inbetriebnahme einer elektrischen Anlage erfordern entsprechende Fachkenntnisse.
