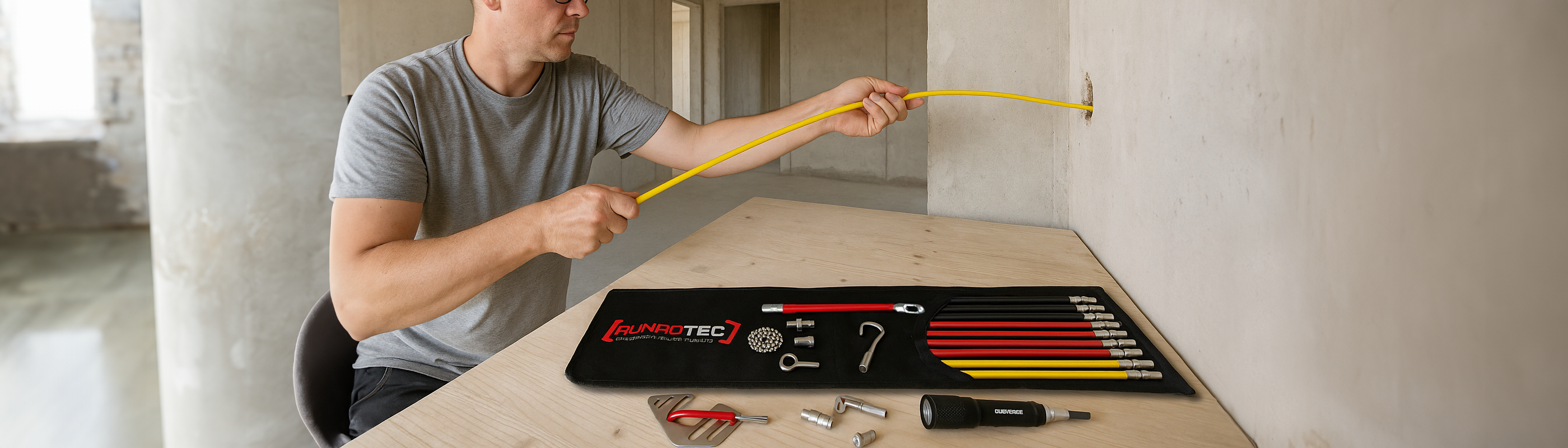

Kabel einziehen: Runpotec Kabeleinziehsysteme richtig auswählen
RP1, RP5 oder RUNPOSTICKS: Welches System passt zu Rohrdurchmesser, Leitungslänge und Verlauf? Hier werden Kabeleinziehband, Glasfaserstäbe, Abrolltechnik und Kabelgleitmittel verständlich eingeordnet.
Welches Kabeleinziehsystem passt zur Installation?
Ein kurzes Leerrohr in einer Hohlwand stellt andere Anforderungen als eine lange Rohrstrecke mit mehreren Bögen. Vor der Auswahl sind deshalb Rohrdurchmesser, Länge, Verlauf und die einzuziehende Leitung zu prüfen.
Für diesen Ratgeber wurden technische Produktangaben von Runpotec, Informationen aus dem Austausch mit unseren Ansprechpartnern sowie typische Fragen aus der Kundenberatung zusammengeführt.
Entscheidend ist nicht, möglichst viel Kraft aufzubringen. Das Einziehsystem muss genügend Schub übertragen, gleichzeitig aber flexibel genug für den vorhandenen Rohrverlauf bleiben.
- Wie lang ist die Rohrstrecke?
- Wie viele Bögen und Richtungswechsel gibt es?
- Welchen Innendurchmesser hat das Leerrohr?
- Ist das Rohr frei, verschmutzt oder bereits belegt?
- Welche Leitung soll eingezogen werden?
- Wird eher Schubkraft oder hohe Flexibilität benötigt?
- Ist ein kontrolliertes Abrollen der Leitung möglich?
Kabel ziehen oder Kabel schieben?
Umgangssprachlich ist meist vom Kabelziehen die Rede. Tatsächlich wird zunächst ein Einziehband oder Glasfaserstab durch das Leerrohr geschoben. Am anderen Ende wird die Leitung befestigt und anschließend kontrolliert durch das Rohr gezogen.
Je länger die Strecke und je enger die Bögen, desto stärker wirken Reibung und Gegenkraft. Deshalb müssen Einziehband, Zugkopf, Kabelbefestigung und gegebenenfalls Kabelgleitmittel zusammenpassen.
RP1, RP5 oder RUNPOSTICKS – welches System passt wann?
| System | Typischer Einsatz | Stärke | Darauf achten |
|---|---|---|---|
| RP1 | Kleinere Rohrdurchmesser, Nachrüstung, klassische Installationsrohre | Kompaktes Spezialkunststoffband mit guter Schub- und Zugleistung | Rohrdurchmesser, Länge und zulässige Belastung beachten |
| RP5 | Längere Rohrstrecken und Installationen mit mehreren Bögen | Glasfaserprofil mit höherer Stabilität und Reichweite | Passende Führungsspitze und Zubehörgewinde verwenden |
| RUNPOSTICKS | Hohlwände, abgehängte Decken, kurze verwinkelte Wege und freie Installationsräume | Steckbare Glasfaserstäbe in unterschiedlichen Härtegraden | Härtegrad passend zu Strecke und notwendiger Führung auswählen |
| Magnet-System | Verdeckte Wege in Hohlwand, Boden oder Decke | Führung eines Zugseils ohne direkten Zugriff auf den gesamten Verlauf | Bauteilaufbau, Material und mögliche Hindernisse berücksichtigen |
Runpotec Kabeleinziehsysteme im Detail
Das RP1 ist für kleine Rohrdurchmesser und klassische Installationsrohre vorgesehen. Das Spezialkunststoffband verbindet Flexibilität mit einer hohen Belastbarkeit.
Es eignet sich vor allem für Nachrüstungen, kürzere bis mittlere Strecken und Rohrführungen, bei denen ein kompakter Banddurchmesser benötigt wird.

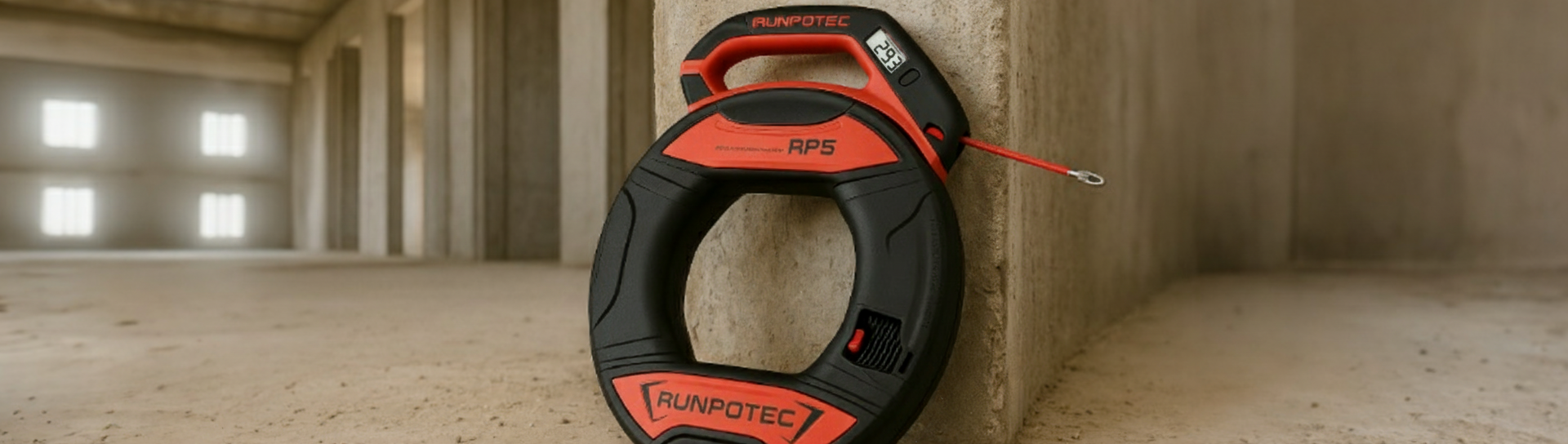

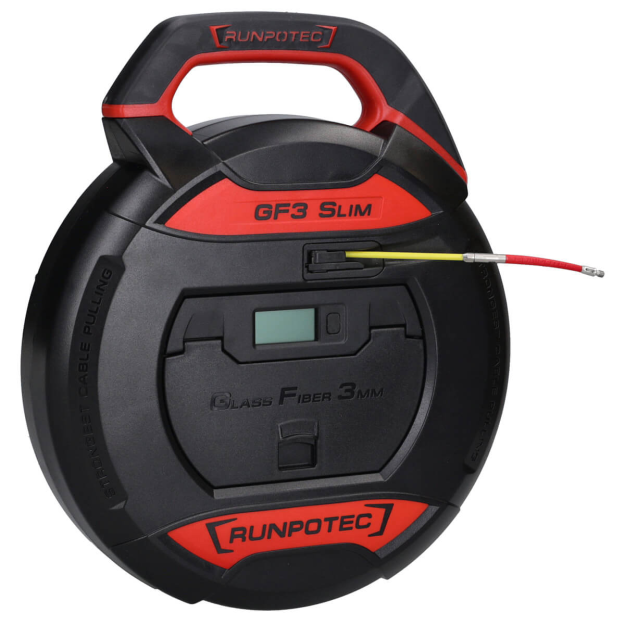

RP1 ansehenDas RP5 arbeitet mit einem Glasfaserprofil und ist auf längere Einziehstrecken ausgelegt. Der stärkere Stab überträgt mehr Schub, bleibt aber für Rohrbögen ausreichend flexibel.
Das System ist interessant, wenn ein dünnes Einziehband auf langen Strecken zu weich wird oder sich nicht mehr kontrolliert vorschieben lässt.

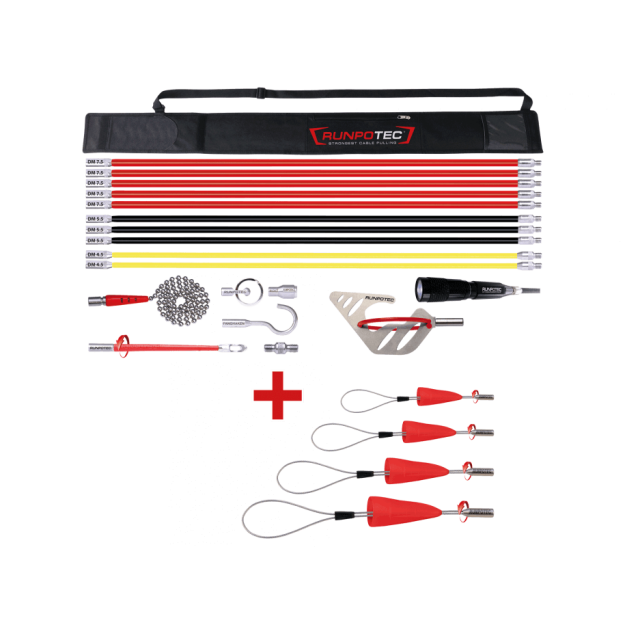

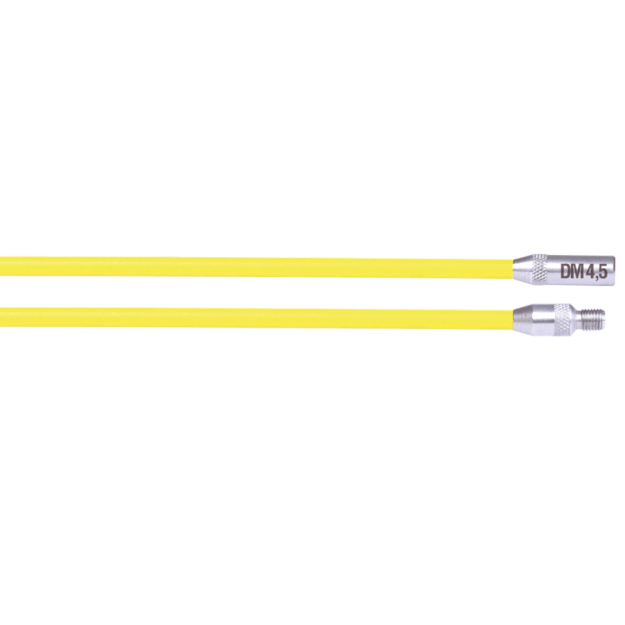

RP5 ansehenRUNPOSTICKS werden über Gewinde miteinander verbunden. Dadurch lässt sich die benötigte Länge schrittweise aufbauen. Die Stäbe sind in verschiedenen Härtegraden erhältlich.
Weichere Stäbe folgen engeren Verläufen, härtere Ausführungen übertragen mehr Schub auf geraderen Strecken. Unterschiedliche Härtegrade lassen sich innerhalb eines Sets kombinieren.
RUNPOSTICKS ansehenEin Glasfaserstab darf nicht mit Gewalt über einen zu engen Radius gebogen werden. Steigt der Widerstand deutlich an, sollte der Stab zurückgenommen und der Rohrverlauf geprüft werden. Führungsspitzen mit Knickschutz entlasten den Übergang zwischen Stab und Zubehör.
RUNPOSTICKS: weich, mittel oder hart?
Für enge und verwinkelte Wege, bei denen der Stab dem Verlauf gut folgen muss. Die weichere Ausführung überträgt weniger Schub, lässt sich dafür leichter um Richtungswechsel führen.
Die mittlere Variante ist der Kompromiss zwischen Schubkraft und Flexibilität. Sie eignet sich für viele typische Arbeiten in Decken, Hohlwänden und Installationsschächten.
Die harte Ausführung überträgt mehr Schub und passt zu längeren oder geraderen Strecken. Bei engen Bögen ist sie weniger flexibel als die gelbe oder schwarze Variante.

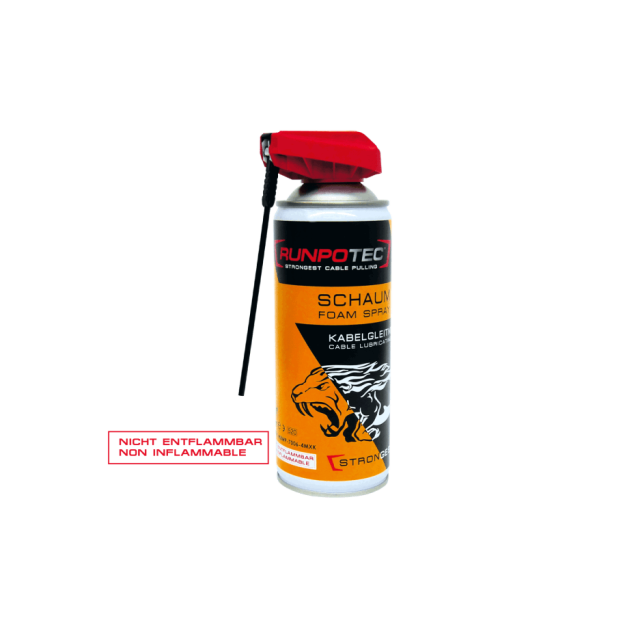

Kabelgleitmittel: weniger Reibung im Leerrohr
Kabelgleitmittel verringert die Reibung zwischen Kabelmantel und Rohrinnenwand. Das ist vor allem bei langen Strecken, mehreren Bögen, bereits belegten Rohren oder größeren Leitungsbündeln hilfreich.
Verwendet werden sollten nur Mittel, die für den jeweiligen Kabelmantel und die geplante Anwendung geeignet sind. Ungeeignete Schmierstoffe können Materialien angreifen oder Rückstände im Installationsrohr hinterlassen.
Lässt sich gut verteilen und eignet sich für längere Einziehstrecken.
Haftet stärker am Kabel und lässt sich gezielt auf den Mantel auftragen.
Gut dosierbar und praktisch für sauberes Arbeiten direkt am Rohreintritt.
Für punktuelle Anwendungen und schwer erreichbare Stellen geeignet.
Zubehör für kontrolliertes Kabelziehen
Kabelabroller und Abrollschienen verhindern, dass Ringe oder Trommeln unkontrolliert kippen, springen oder sich die Leitung beim Abrollen verdreht.
Das Kabel sollte möglichst in seiner natürlichen Richtung und ohne zusätzliche Torsion in das Rohr laufen.

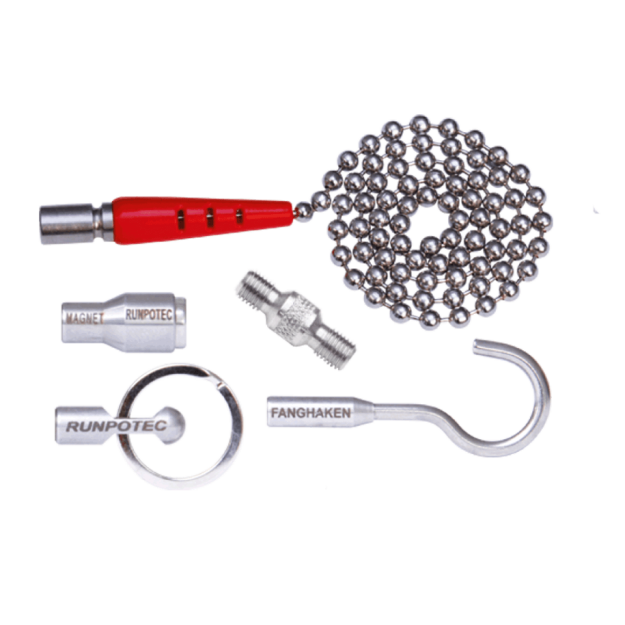

Eine abgerundete Führungsspitze erleichtert das Passieren von Rohrübergängen. Ein Knickschutz reduziert die Belastung am Übergang zwischen Einziehstab, Gewinde und Zubehör.
Die Befestigung muss zur Leitung und zur verfügbaren Rohrweite passen. Der Zugkopf sollte möglichst schlank aufgebaut sein, damit er nicht an Rohrverbindungen oder Bögen hängen bleibt.
Kabel richtig am Einziehband befestigen
Der Übergang zwischen Einziehband und Leitung ist häufig die breiteste Stelle. Wird das Kabel nur lose angeklebt oder entsteht eine harte Kante, kann sich die Verbindung an Muffen und Bögen festsetzen.
Die Befestigung sollte schlank, zugfest und nach vorne verjüngt ausgeführt werden. Bei mehreren Leitungen werden die Enden versetzt angeordnet, damit kein unnötig dicker Kabelkopf entsteht.
- Zugverbindung ausreichend sichern
- keine scharfkantigen Übergänge erzeugen
- Kabelenden versetzt anordnen
- zulässige Zugbelastung der Leitung beachten
- Zugkopf an den Rohrdurchmesser anpassen
- bei Bedarf passenden Kabelziehstrumpf verwenden
Typische Probleme beim Kabelziehen
| Problem | Mögliche Ursache | Sinnvolle Maßnahme |
|---|---|---|
| Einziehband lässt sich nicht weiterschieben | Enger Bogen, Rohrversatz, Verschmutzung oder bereits belegtes Rohr | Band zurücknehmen, Verlauf prüfen und flexibleres System testen |
| Glasfaserstab knickt stark ab | Zu enger Biegeradius oder ungeeigneter Härtegrad | Nicht weiterdrücken; weicheren Stab oder andere Führung wählen |
| Kabel verdreht sich | Leitung wird seitlich vom Ring oder unkontrolliert von der Trommel gezogen | Kabelabroller, Abrollschiene oder Multifunktionsdorn einsetzen |
| Zugkopf bleibt hängen | Verbindung zu dick, Klebebandkante oder versetzte Rohrkupplung | Zugkopf schlanker und nach vorne verjüngt aufbauen |
| Sehr hoher Zugwiderstand | Lange Strecke, mehrere Bögen, hohe Rohrbelegung oder trockene Oberfläche | Geeignetes Kabelgleitmittel nutzen und Kabel kontrolliert abrollen |
| Einziehband erreicht das Ziel nicht | Rohr unterbrochen, beschädigt oder falsch geführt | Rohrverlauf prüfen; bei verdeckten Wegen gegebenenfalls Ortungssystem einsetzen |
Praxisregeln für Leerrohr und Kabeleinziehhilfe
Je höher die Belegung, desto größer werden Reibung und Zugbelastung. Für spätere Nachrüstungen sollte ausreichend freier Rohrquerschnitt bleiben.
Enge oder direkt aufeinanderfolgende Bögen erschweren das Vorschieben und Einziehen. Große Radien erleichtern spätere Kabelwechsel.
Steigt der Widerstand plötzlich an, sollte die Ursache geprüft werden. Mehr Kraft erhöht das Risiko für Kabel, Einziehstab und Rohrverbindung.
Runpotec Kabeleinziehsysteme und Zubehör

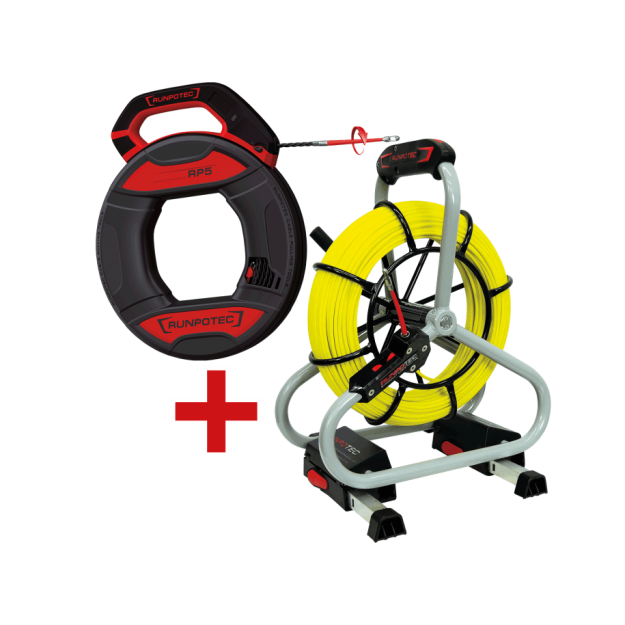

Einziehsystem und Abrolltechnik für längere Installationsstrecken.
Zum Artikel
Für längere Rohrstrecken und Installationen mit mehreren Bögen.
Zum Artikel
Kompaktes Einziehband für kleinere Installationsrohre und Nachrüstungen.
Zum Artikel
Modulares Stabsystem für Hohlwand, Decke und verwinkelte Bereiche.
Zum Artikel

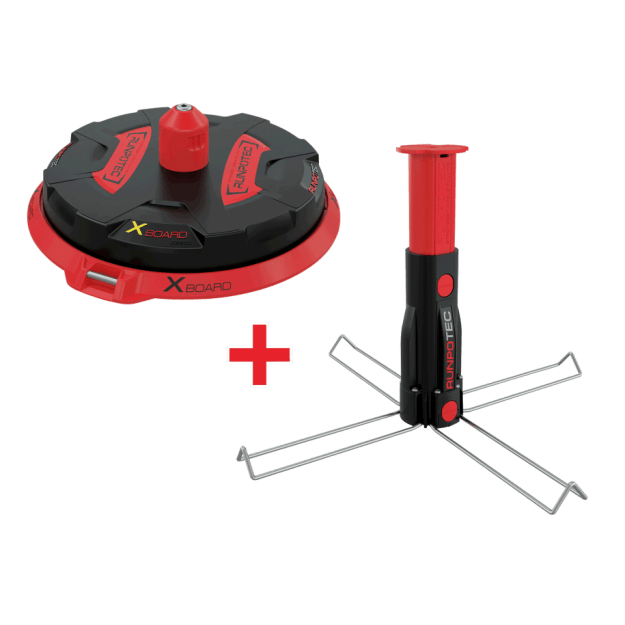

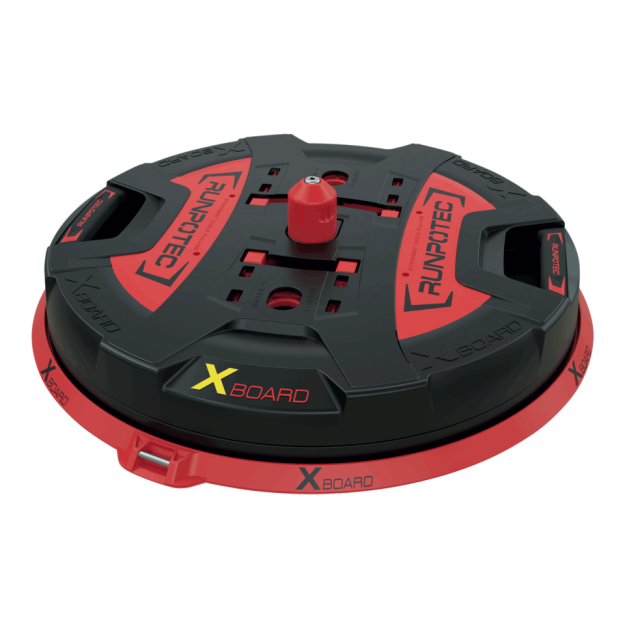

Für kontrolliertes Abrollen von Kabelringen und Kabeltrommeln.
Zum Artikel
Zur Verringerung der Reibung bei längeren Einziehstrecken.
Zum Artikel
Haftende Ausführung zum gezielten Auftragen auf Kabel und Leitungen.
Zum ArtikelRunpotec Werkzeug passend zur Strecke auswählen
Für kurze Hohlwandwege, kleine Installationsrohre und lange Rohrstrecken werden unterschiedliche Einziehsysteme benötigt. Rohrverlauf, Länge und Zubehör sollten deshalb gemeinsam betrachtet werden.
Runpotec Sortiment ansehenFAQ – Kabel einziehen und Runpotec-Systeme
Das RP1 eignet sich vor allem für kleinere Installationsrohre, Nachrüstungen und kürzere bis mittlere Rohrstrecken.
Das RP5 ist für längere Rohrstrecken ausgelegt, bei denen mehr Schubkraft und eine stabile Führung benötigt werden.
RUNPOSTICKS eignen sich für Hohlwände, abgehängte Decken, Installationsschächte und kurze verwinkelte Strecken.
Weiche Stäbe passen besser zu engen Verläufen, harte Stäbe übertragen mehr Schub auf längeren oder geraderen Strecken.
Bei langen Strecken, mehreren Bögen, hoher Rohrbelegung oder deutlich spürbarer Reibung.
Häufig wird es unkontrolliert vom Ring oder von der Trommel gezogen. Ein geeigneter Kabelabroller verhindert zusätzliche Torsion.
Das ist grundsätzlich möglich, sofern Rohrquerschnitt, Zugkopf und zulässige Belegung passen. Die Kabelenden sollten versetzt befestigt werden.
Nicht mit zusätzlicher Kraft weiterdrücken. Das Band zurücknehmen und Rohrverlauf, Biegeradius sowie mögliche Hindernisse prüfen.
