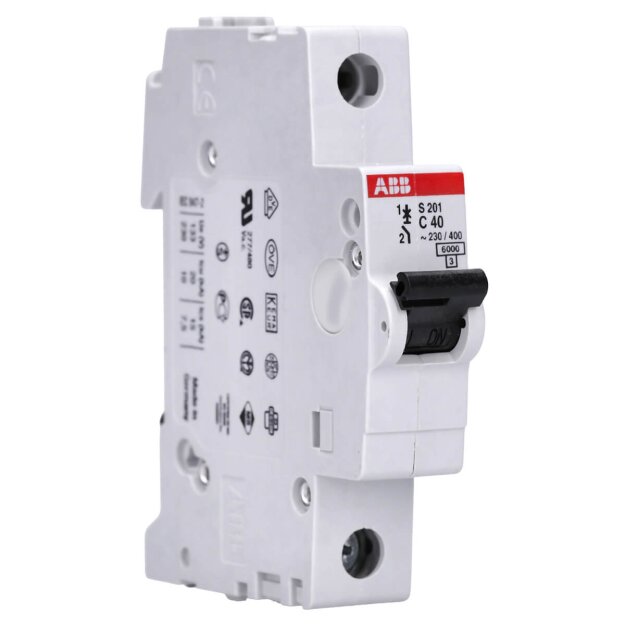

ABB S201-C40 Sicherungsautomat - S200 - 1P - 40 A - C(AC) 6 kA 2CDS251001R0404

ABB S201-C40 Sicherungsautomat - S200 - 1P - 40 A - C(AC) 6 kA 2CDS251001R0404

Artikelnummer: 2CDS251001R0404 ABB-2CDS251001_4016779464802
Hersteller: ABB
EAN: 4016779464802

UVP: 59,73 €

6,95 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

ABB S201-C40 Sicherungsautomat - S200 - 1P - 40 A - C(AC) 6 kA 2CDS251001R0404

Der ABB S201‑C40 ist ein 1‑poliger Leitungsschutzschalter aus der System pro M compact S200-Serie, entwickelt für den sicheren Schutz einphasiger Stromkreise. Mit einem Nennstrom von 40 A und der Auslösecharakteristik C bietet er eine robuste Reaktion auf Überlast (5–10× In) sowie Kurzschlussströme. Das Gerät ist strombegrenzend und erfüllt die hohen Anforderungen der IEC/EN 60898‑1, IEC/EN 60947‑2 und UL‑1077 Normen. Dank eines Bemessungsschaltvermögens von 6 kA ist der S201‑C40 sowohl für Wohn‑ als auch Gewerbeanlagen geeignet. Eine manuelle Umschaltung und visuelle Kontaktpositionsanzeige ermöglichen einfache Kontrolle und Rücksetzung nach Auslösung. Die kompakte Bauform (1 TE, 17,5 mm breit) spart Platz im Verteiler.

Nennstrom 40 A, Charakteristik C: Reagiert optimal auf moderate Einschalt- und Kurzschlussströme
2‑Stufen‑Auslösung: Thermisch für Überlast, magnetisch für Kurzschluss – zuverlässig und strombegrenzend
Schaltvermögen 6 kA: Geeignet für Wohn-, Gewerbe- und leichte Industrieanlagen
Manuelle Steuerung & Anzeige: Schalterposition sichtbar – einfache Bedienung und Rücksetzen
Kompaktes Design: 1‑polfach, 17,5 mm breit – modulare Hutschienenmontage in Verteilerbreiten

Weitere Informationen

Serie:	S200
Produktgruppe:	Leitungsschutzschalter
Bemessungsstrom:	40 A

Technische Daten und Merkmale zu ABB Stotz S&J Sicherungsautomat S201-C40 (1er):

Einbautiefe	69 mm
Auslösecharakteristik	C
Polzahl (gesamt)	1
Anzahl der abgesicherten Pole	1
Bemessungsstrom	40 A
Bemessungsspannung	230 V
Bemessungsisolationsspannung Ui	440 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	6 kA
Spannungsart	AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	10 kA
Frequenz	50 Hz
Frequenz	60 Hz
Verlustleistung	4,8 W
Energiebegrenzungsklasse	3
Unterputzmontage	nein
Mitschaltender Neutralleiter	nein
Überspannungskategorie	3
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	1
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig	35 mm²
Explosionsgeschützt	nein
