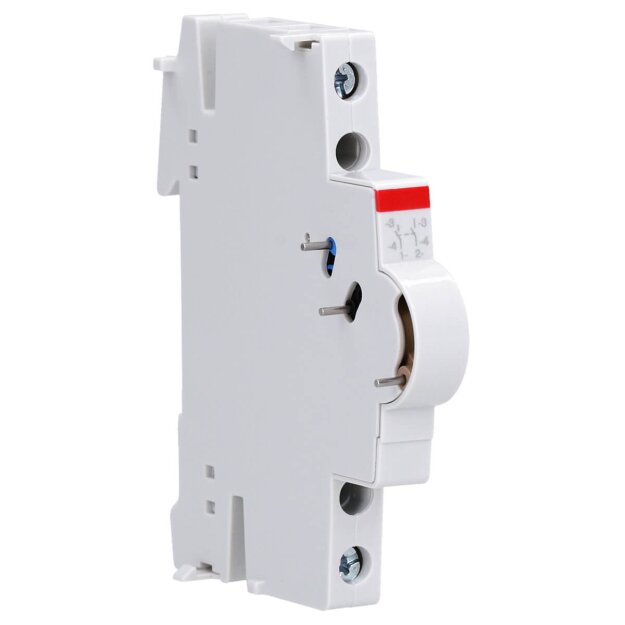

ABB S2C-H6-20R Hilfsschalter 2CDS200946R0002

ABB S2C-H6-20R Hilfsschalter 2CDS200946R0002

Artikelnummer: 2CDS200946R0002 ABB-2CDS200946_4016779697958
Hersteller: ABB
EAN: 4016779697958

UVP: 32,49 €

20,28 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

ABB S2C-H6-20R Hilfsschalter 2CDS200946R0002

Der ABB S2C‑H6‑20R ist ein kompakter Hilfsschalter zur rechten Montage an System pro M-Leitungsschutzschalter (Serie S200/S200P, F200 etc.). Er verfügt über zwei Schließer-Kontakte (2 NO) und bietet klare Statussignalisierung sowie Fehlermeldung wie Kurzschluss oder Erdschluss. Mit slim design (nur 8,8 mm breit, 85 mm hoch, 69 mm tief) lässt er sich perfekt in platzsparende Verteilerschränke integrieren. Dank werkzeugloser Plug‑Modul-Bauweise und einer Verlustleistung von nur max. 1 W ist er energieeffizient und einfach nachrüstbar. Der Schalter erfüllt internationale Sicherheitsnormen (IEC/EN 60947‑5‑1, UL 1077, CSA 22.2) und ist gemäß RoHS-Richtlinie schadstoffarm gefertigt – ideal für Automations- und Gebäudetechnik.

2 Schließer-Kontakte (2NO) – zur sicheren Indikation von Schaltzustand oder Fehlerfällen
Platzsparendes Design: nur 8,8 mm breit (½ TE), kompakte Montage auf der rechten Seite von S200-Schutzschaltern
Geringer Energieverbrauch: max. 1 W Verlustleistung – effizienter Betrieb ohne unnötige Wärmeentwicklung
Werkzeuglose Plug-in Montage: schnelle Nachrüstung ohne Demontage der Schutzeinrichtung
Internationale Zulassungen & RoHS: IEC/EN 60947‑5‑1, UL 1077, CSA 22.2, CE-Konformität und RoHS-Umweltzeichen

Weitere Informationen

Serie:	S2C

Technische Daten und Merkmale zu ABB Stotz S&J Hilfsschalter S2C-H6-20R (1er):

Gerätemontage	Leitungsschutzschalter
Funktion	Hilfsschalter
Breite in Teilungseinheiten	-
Anzahl der Kontakte als Schließer	2
Anzahl der Kontakte als Öffner	0
Anzahl der Kontakte als Wechsler	0
Anzahl der Fehlersignalschalter	0
Bemessungsschaltstrom	-
Bemessungsspannung	-
Spannungsart	-
Mit Autotest für Fehlerstromfunktion	nein
Geeignet für max. Polzahl der Hauptkontakteinheit (gesamt)	-
Geeignet für max. Stromstärke der Hauptkontakteinheit	-

Installation instruction

Installation instruction

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
