Hauseingang
Das Licht kann bereits einschalten, bevor die Haustür erreicht wird. Dafür wird der Erfassungsbereich auf den Zugang abgestimmt.
Busch-free@home & Außenbeleuchtung
KI*
Außenbeleuchtung smart steuern mit Busch-Wächter PRO
Wenn es wieder früher dunkel wird, kann die Außenbeleuchtung an Hauseingang, Einfahrt oder Garage automatisch reagieren. Der Busch-Wächter erkennt Bewegung, Busch-free@home verbindet Sensor und Beleuchtung miteinander.
Wenn es früher dunkel wird
Außenbeleuchtung mit Bewegungsmelder
Im Herbst wird der Hauseingang schon am späten Nachmittag dunkel. Gleiches gilt für Einfahrt, Garage oder Wege rund ums Haus. Genau dort muss die Beleuchtung aber nicht dauerhaft eingeschaltet sein.
Ein Bewegungsmelder schaltet das Licht erst ein, wenn im eingestellten Bereich eine Bewegung erkannt wird. Wird zusätzlich die Helligkeit berücksichtigt, bleibt die Beleuchtung tagsüber aus.
Typische Bereiche
- Hauseingang und Haustür
- Einfahrt und Stellplatz
- Garage und Garagenzufahrt
- Seitliche Wege am Haus
- Gartenwege
- Keller- und Nebeneingänge
Rund ums Haus
Wo ein Bewegungsmelder für die Außenbeleuchtung gut passt
Der Bewegungsmelder sollte dort reagieren, wo Licht gebraucht wird. Je nach Bereich unterscheiden sich Position und Erfassungswinkel.
2
Einfahrt
Bei einer größeren Zufahrt kommen Personen oder Fahrzeuge aus unterschiedlichen Richtungen. Hier kann ein größerer Erfassungswinkel hilfreich sein.
3
Garage
Der Bewegungsmelder kann an der Stelle montiert werden, an der die Zufahrt gut erfasst wird. Die Leuchte muss nicht unmittelbar daneben sitzen.
4
Gartenweg
Bei einem schmalen Weg sollte möglichst nur der tatsächlich genutzte Bereich erfasst werden.
Zusammenspiel der Komponenten
So schaltet Busch-free@home die Außenbeleuchtung
Der Busch-Wächter übernimmt die Bewegungserfassung. Der System Access Point bindet die Komponenten in Busch-free@home ein. Geschaltet wird die angeschlossene Beleuchtung über den Wireless-Schaltaktor.
1
Bewegung wird erkannt
Der Busch-Wächter überwacht den eingestellten Außenbereich.
2
Helligkeit wird geprüft
Das Licht reagiert erst, wenn die eingestellte Helligkeitsschwelle unterschritten ist.
3
free@home verbindet
Bewegungsmelder und Schaltaktor werden innerhalb des Systems miteinander verknüpft.
4
Außenlicht geht an
Der Schaltaktor schaltet die angeschlossene Beleuchtung.
Licht nur bei Bedarf
Bewegung und Dämmerung zusammen nutzen
Eine Bewegung allein muss das Außenlicht nicht einschalten. Bei ausreichendem Tageslicht bleibt die Beleuchtung aus.
Bewegung
Eine Person oder ein Fahrzeug wird im eingestellten Bereich erkannt.
+
Dämmerung
Die Umgebungshelligkeit liegt unter der gewählten Schwelle.
=
Außenlicht
Die zugeordnete Beleuchtung wird eingeschaltet.
Bewegung draußen erfassen

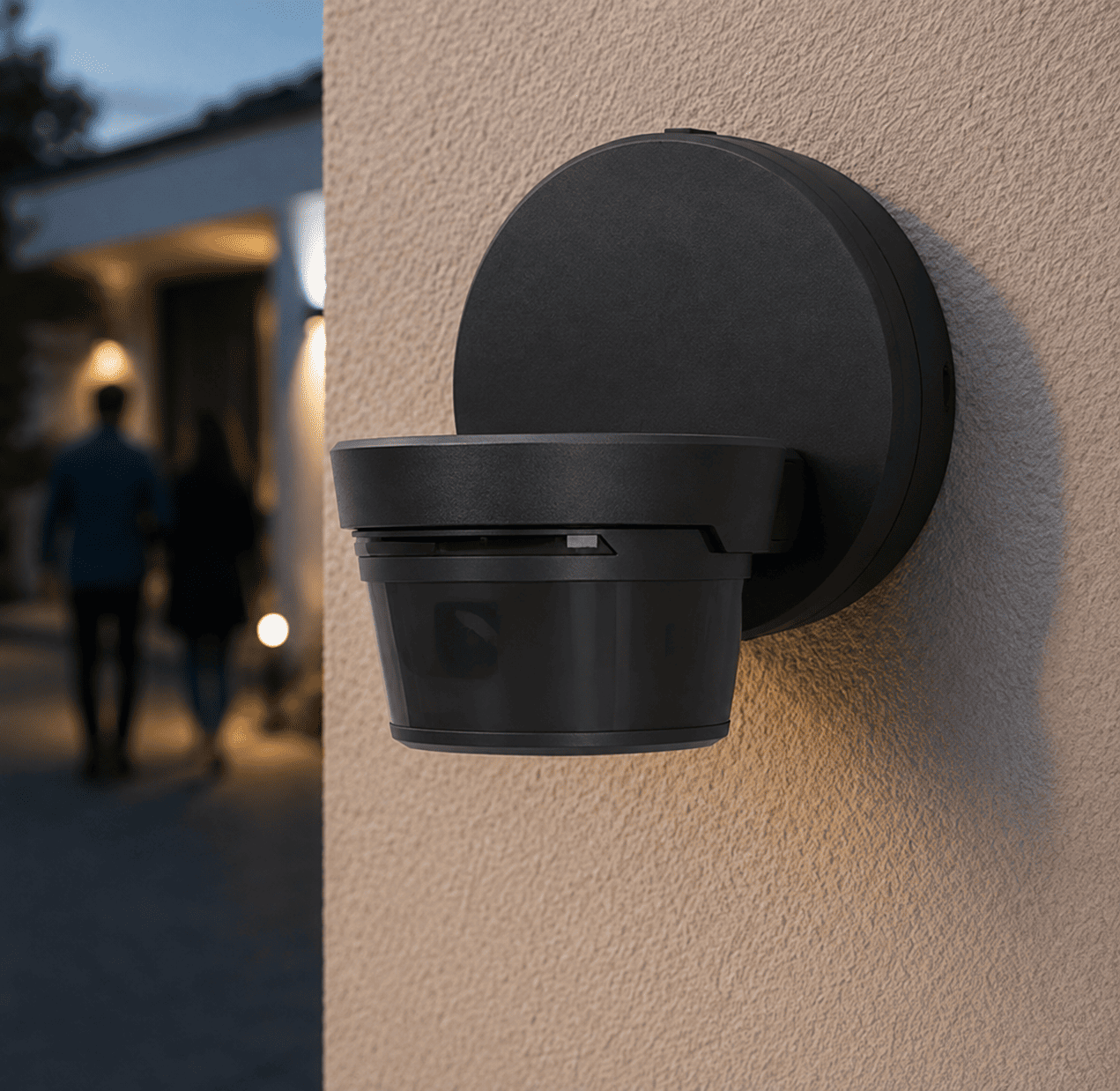

Busch-Wächter PRO 280° Wireless
Der Busch-Wächter PRO 280° Wireless erfasst Bewegungen im Außenbereich. Ein typischer Montageort ist beispielsweise eine Hausecke, die Garage oder eine größere Einfahrt.
Der 280°-Erfassungswinkel ist vor allem dort praktisch, wo Personen aus mehreren Richtungen in den überwachten Bereich kommen. Entscheidend ist trotzdem nicht die größtmögliche Fläche, sondern eine Einstellung passend zum jeweiligen Grundstück.
Für die Außenbeleuchtung kann zusätzlich die Umgebungshelligkeit berücksichtigt werden. Dadurch bleibt das Licht bei ausreichendem Tageslicht aus.
Busch-Wächter PRO 280° Wireless ansehen →
Die Komponenten
Busch-Wächter PRO, System Access Point und Schaltaktor
Für die hier gezeigte Lösung übernehmen drei Komponenten unterschiedliche Aufgaben.
1
Busch-Wächter PRO 280° Wireless
6251/28-134-WLDer Bewegungsmelder übernimmt die Erfassung im Außenbereich und kann in Busch-free@home Wireless eingebunden werden.
Der große Erfassungswinkel passt besonders zu Bereichen, in denen Bewegungen aus mehreren Richtungen erkannt werden sollen.
Busch-Wächter PRO ansehen →
2
System Access Point 3.0
SAP.13 / SAP.13-WLÜber den System Access Point werden kompatible Busch-free@home-Komponenten eingebunden, eingestellt und miteinander verknüpft.
Der SAP.13 unterstützt Wired und Wireless. Der SAP.13-WL ist für Wireless-Anwendungen vorgesehen.
SAP.13 ansehen → SAP.13-WL ansehen →
3
62811 U-WL Schaltaktor
1-fach · Unterputz · WirelessDer Schaltaktor übernimmt das Schalten der angeschlossenen Außenbeleuchtung und wird in Busch-free@home Wireless eingebunden.
Die verwendete Leuchte muss deshalb nicht selbst über eine Smart-Home-Funktion verfügen.
62811 U-WL Schaltaktor ansehen →
Bewegungsmelder und Schaltstelle müssen nicht nebeneinander sitzen.
Der Busch-Wächter kann beispielsweise an der Garage montiert werden, während der Schaltaktor an der vorhandenen Beleuchtung sitzt. Beide Komponenten werden über Busch-free@home miteinander verknüpft.
Erfassungsbereich
Den Busch-Wächter passend zum Außenbereich einstellen
Ein möglichst großer Erfassungsbereich ist nicht automatisch besser. Der Wächter sollte die Wege und Flächen erfassen, auf denen tatsächlich Licht benötigt wird.
Öffentliche Gehwege, Straßen oder Bereiche außerhalb des gewünschten Zugangs sollten möglichst nicht unnötig im Erfassungsbereich liegen.
Hausecke
Hier kann der größere Erfassungswinkel genutzt werden, wenn Personen aus mehreren Richtungen kommen.
Garage
Der Wächter kann so ausgerichtet werden, dass Personen oder Fahrzeuge bereits auf der Zufahrt erkannt werden.
Hauseingang
Am Hauseingang reicht häufig ein gezielt eingestellter Bereich rund um Zugang und Haustür.
Nach der Montage
Erfassungsbereich praktisch testen
Nach der Installation sollte geprüft werden, wann der Bewegungsmelder reagiert und welche Flächen tatsächlich erfasst werden.
Neben der Bewegungserfassung spielen auch Helligkeitsschwelle und Nachlaufzeit eine Rolle.
Darauf achten
- Welche Fläche soll erfasst werden?
- Aus welcher Richtung kommen Personen oder Fahrzeuge?
- Welche Bereiche sollen nicht erfasst werden?
- Ab welcher Helligkeit soll das Licht reagieren?
- Wie lange soll die Beleuchtung eingeschaltet bleiben?
Im Herbst verschiebt sich die Dämmerung deutlich.
Wird die gemessene Umgebungshelligkeit genutzt, muss keine feste Einschaltzeit immer wieder an den früheren Sonnenuntergang angepasst werden.
Vorhandene Beleuchtung
Außenbeleuchtung mit Busch-free@home nachrüsten
Bei bestehenden Gebäuden ist die Außenbeleuchtung oft bereits vorhanden. Dann kann es darum gehen, diese Beleuchtung künftig automatisch zu schalten.
Durch die Wireless-Verknüpfung muss der Bewegungsmelder nicht direkt an der vorhandenen Schaltstelle sitzen.
Elektroinstallation vorher prüfen
Ob die gewünschte Nachrüstung umgesetzt werden kann, hängt von der vorhandenen Installation, dem Einbauort und den elektrischen Anschlussbedingungen ab.
Anschluss und Arbeiten an der festen Elektroinstallation müssen durch eine Elektrofachkraft erfolgen.
Übersicht
Außenbeleuchtung nach Bereich planen
| Bereich | Worauf achten? | Schwerpunkt |
|---|---|---|
| Haustür | Zugang rechtzeitig erfassen. | Gezielter Bereich und passende Nachlaufzeit. |
| Einfahrt | Straße und öffentliche Wege möglichst nicht mit erfassen. | Größerer Erfassungsbereich. |
| Garage | Bewegungsmelder und Schaltstelle können getrennt liegen. | Wireless-Verknüpfung. |
| Hausecke | Bewegung kann aus mehreren Richtungen kommen. | 280° Erfassungswinkel. |
| Gartenweg | Möglichst nur den tatsächlichen Laufweg erfassen. | Enger eingestellter Bereich. |
Mehr zum Thema
Passende Ratgeber und Kategorien
Wissenswelt Smart Home
Mehr zu vernetzter Haussteuerung und Smart-Home-Nachrüstung.
Wissenswelt ansehen →
Busch-free@home
Komponenten rund um Licht, Beschattung und Haussteuerung.
Busch-free@home ansehen →
Busch-Wächter PRO
Bewegungsmelder für unterschiedliche Bereiche rund ums Gebäude.
Busch-Wächter ansehen →
Outdoor-Elektroinstallation
Stromversorgung und Elektroinstallation im Außenbereich planen.
Ratgeber lesen →
Außenlicht mit Busch-free@home automatisch schalten
Der Busch-Wächter PRO 280° Wireless erkennt Bewegungen im Außenbereich. Busch-free@home verbindet den Wächter mit dem Schaltaktor, der die angeschlossene Außenbeleuchtung schaltet.
Gerade an Einfahrt, Garage oder Hausecke können Bewegungsmelder und Leuchte dabei an unterschiedlichen Stellen sitzen.
Häufige Fragen
Fragen zu Busch-Wächter PRO und Busch-free@home
Kann der Busch-Wächter PRO 280° Wireless in Busch-free@home eingebunden werden?
Ja. Der Busch-Wächter PRO 280° Wireless 6251/28-134-WL kann in eine passende Busch-free@home Wireless-Installation eingebunden werden.
Können Bewegungsmelder und Außenleuchte an verschiedenen Stellen sitzen?
Ja. Bewegungsmelder und Schaltaktor können innerhalb der Wireless-Lösung räumlich getrennt installiert und miteinander verknüpft werden.
Wofür eignet sich ein 280° Bewegungsmelder?
Ein größerer Erfassungswinkel eignet sich beispielsweise für Hausecken, Garagen und Zufahrten, wenn Bewegungen aus mehreren Richtungen erkannt werden sollen.
Kann das Außenlicht nur bei Dunkelheit eingeschaltet werden?
Ja. Über die Helligkeitsschwelle lässt sich festlegen, ab wann die Beleuchtung bei erkannter Bewegung reagieren soll.
Welche Aufgabe hat der 62811 U-WL Schaltaktor?
Der Schaltaktor übernimmt das Schalten einer geeigneten angeschlossenen Beleuchtung und kann in Busch-free@home Wireless eingebunden werden.
Was ist der Unterschied zwischen SAP.13 und SAP.13-WL?
Der SAP.13 unterstützt Busch-free@home Wired und Wireless. Der SAP.13-WL ist für Wireless-Anwendungen vorgesehen.
Kann eine vorhandene Außenleuchte weiterverwendet werden?
Eine vorhandene geeignete Außenleuchte kann über einen passenden Schaltaktor eingebunden werden. Die elektrischen Voraussetzungen müssen vorher geprüft werden.
Wer darf den Schaltaktor anschließen?
Arbeiten an der festen Elektroinstallation und der Anschluss entsprechender 230-Volt-Komponenten müssen durch eine Elektrofachkraft erfolgen.
