360° Ansicht

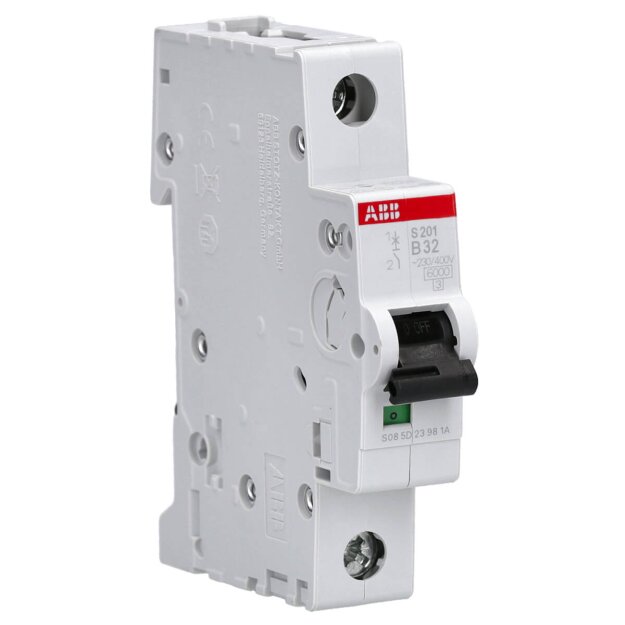

ABB S201-B32 Sicherungsautomat - S200 - 1P - 32 A - B(AC) 6 kA 2CDS251001R0325

ABB S201-B32 Sicherungsautomat - S200 - 1P - 32 A - B(AC) 6 kA 2CDS251001R0325

Artikelnummer: 2CDS251001R0325 ABB-2CDS251001_4016779465304
Hersteller: ABB
EAN: 4016779465304

UVP: 25,24 €

4,45 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

ABB S201-B32 Sicherungsautomat - S200 - 1P - 32 A - B(AC) 6 kA 2CDS251001R0325

Der ABB S201‑B32 ist ein thermisch-magnetisch betriebener, einpoliger Leitungsschutzschalter (LS-Schalter) aus der bewährten System pro M Compact S200-Serie, mit einer Nennstromstärke von 32 A und Kennlinie B. Er eignet sich optimal für Wohn-, Gewerbe- und industrielle Anwendungen. Der Schalter kombiniert zuverlässigen Überlast- und Kurzschlussschutz – die thermische Komponente schützt vor Überlast, während der magnetische Auslöser bei kurzschlussartigen Ereignissen schnell reagiert. Er ist strombegrenzend ausgelegt (bis 6 kA bei 230/400 V AC) und überzeugt mit robustem IP20-Gehäuse, optischer Schaltzustandsanzeige (rot/grün) und vielfacher Normkonformität gemäß IEC 60898-1, IEC 60947-2, UL 1077 und CSA. Dazu kommen hochwertige Schraubklemmen, kompakte Bauform (17,5 mm / 1 TE, Tiefe 69 mm) und umweltfreundliches Design mit 87,8 % Recyclingfähigkeit

1-polig, 32 A (B‑Charakteristik): für Standard-Lasten wie Steckdosen und Beleuchtung – präziser Schutz
6 kA Strombegrenzung: sichere Kurzschlussleistung in typischen Niederspannungsnetzen
Thermisch-magnetische Auslösung: idealer Kombischutz bei Überlast und Kurzschluss
Platzsparendes Design (1 TE): mit Rot/Grün-Schaltstellung und montagefreundlichen Schraubklemmen
Umfassend zertifiziert: IEC/EN, UL/CSA, IP20, RoHS, hohe Recyclingquote (≈ 87,8 %)

Weitere Informationen

Serie:	S200
Produktgruppe:	Leitungsschutzschalter
Bemessungsstrom:	32 A

Technische Daten und Merkmale zu ABB Stotz S&J Sicherungsautomat S201-B32 (1er):

Einbautiefe	69 mm
Auslösecharakteristik	B
Polzahl (gesamt)	1
Anzahl der abgesicherten Pole	1
Bemessungsstrom	32 A
Bemessungsspannung	230 V
Bemessungsisolationsspannung Ui	440 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	6 kA
Spannungsart	AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	10 kA
Frequenz	50 Hz
Frequenz	60 Hz
Verlustleistung	3,7 W
Energiebegrenzungsklasse	3
Unterputzmontage	nein
Mitschaltender Neutralleiter	nein
Überspannungskategorie	3
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	1
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig	35 mm²
Explosionsgeschützt	nein
