ABB FlexLine® Ratgeber
ABB FlexLine®: Push-in-Technologie, PSX-Phasenschienen und Schutzgeräte erklärt
ABB FlexLine ist ein System für den Aufbau moderner Stromkreisverteiler. Dazu gehören Sicherungsautomaten, FI-Schutzschalter, FI/LS-Schalter, Fehlerlichtbogen-Schutzeinrichtungen und die passenden PSX-Phasenschienen.
Was ist ABB FlexLine?
ABB FlexLine bezeichnet eine Baureihe modularer Schutzgeräte für die Hutschiene. Das System wurde für Stromkreisverteiler entwickelt, in denen unterschiedliche Schutzgeräte gemeinsam angeordnet und über eine passende Phasenschiene versorgt werden.
Zur Serie gehören unter anderem ABB Sicherungsautomaten der Reihen SX200 und SNX200, ABB FI-Schutzschalter der Reihe FX200, FI/LS-Schalter der Reihen DSX301C und DSX203NC sowie die Fehlerlichtbogen- Schutzeinrichtung SX-ARC1. Für die Energieverteilung innerhalb der Reihe wird die ABB PSX-Phasenschiene verwendet.
Die wichtigsten Merkmale
- Push-in-Klemmen auf der Lastseite
- Horizontale Leitungseinführung von vorne
- Separate Schraubklemme auf der Versorgungsseite
- PSX-Phasenschienen mit Flexklemmen
- Kombination verschiedener FlexLine-Schutzgeräte
- Spannungsprüfung über ein eigenes Prüffenster
Warum wurde ABB FlexLine entwickelt?
In modernen Verteilungen steigt die Zahl der benötigten Schutz- und Schaltgeräte. Gleichzeitig steht häufig nur eine begrenzte Anzahl an Teilungseinheiten zur Verfügung. FlexLine setzt deshalb bei drei Punkten an: Anschlusszeit, Geräteanordnung und Platzbedarf.
Die lastseitigen Klemmen liegen oben. Die Leitung wird horizontal von vorne in das Gerät geführt.
Unterschiedliche FlexLine-Geräte lassen sich mit einer passenden PSX-Phasenschiene in einer Reihe kombinieren.
Schmale Geräte und eine aufeinander abgestimmte Stromverteilung können den Platzbedarf im Verteiler reduzieren.
ABB FlexLine Push-in-Technologie
Lastseitiger Anschluss
Starre Leiter ohne Schraubvorgang anschließen
Bei FlexLine-Geräten mit Push-in-Klemme wird der abgehende Leiter von vorne in die obere Klemme eingeführt. Ein separater Schraubvorgang entfällt. Die Feder hält den Leiter mit gleichbleibendem Kontaktdruck in der Klemmstelle.
ABB nennt für die Push-in-Technologie eine mögliche Zeitersparnis von bis zu 50 Prozent gegenüber einer herkömmlichen Schraubverdrahtung. Der tatsächliche Zeitgewinn hängt vom Aufbau des Verteilers, der Leiterart und dem Arbeitsumfang ab.
Leiterarten
Starre und flexible Leiter richtig anschließen
Starre Leiter können bei geeigneten FlexLine-Geräten direkt eingesteckt werden. Für flexible Leiter oder Leiter mit Aderendhülse wird die Federklemme über die vorgesehene Betätigung geöffnet.
Die zulässigen Leiterquerschnitte unterscheiden sich je nach Gerät. Beim SX200 nennt ABB für Stromkreise bis 20 A auf der Lastseite starre Leiter bis 4 mm² und flexible Leiter bis 2,5 mm². Vor der Verdrahtung sind immer die Daten des konkreten Artikels zu prüfen.
Anschlüsse am ABB FlexLine Gerät
Die wichtigsten Anschluss- und Prüfpunkte liegen auf der Vorder- und Oberseite. Die Markierungen zeigen die Bereiche, die bei Verdrahtung, Prüfung und Demontage benötigt werden.
1
2
3
4
1 · Push-in-Klemme
Lastseitiger Anschluss für den abgehenden Leiter.
2 · Spannungsprüffenster
Messpunkt für die verdeckt liegende Push-in-Klemme.
3 · Schraubklemme
Versorgungsseitiger Anschluss für Einspeisung und Weiterverteilung.
4 · Schraubabdeckung
Die Abdeckung wird mit einem Schraubendreher nach unten gelöst.
ABB PSX-Phasenschiene und Flexklemmen
Versorgungsseite
Eine Phasenschiene für verschiedene FlexLine-Geräte
Die PSX-Phasenschiene verteilt die Versorgung auf die angeschlossenen FlexLine-Schutzgeräte. Das System ist so aufgebaut, dass unterschiedliche Gerätereihen innerhalb einer Reihe kombiniert werden können.
Wird ein Phasen- oder Neutralleiterstift an einer bestimmten Position nicht benötigt, nimmt die Flexklemme den Stift auf, ohne eine elektrische oder mechanische Verbindung herzustellen. Die Phasenfolge bleibt innerhalb des Systems gleich.
PSX 1P+N
Für einphasige Aufbauten stehen laut ABB Ausführungen mit 4, 6 oder 12 Teilungseinheiten zur Verfügung.
PSX 3P+N
Für dreiphasige Verteilungen nennt ABB Ausführungen mit 8 oder 12 Teilungseinheiten.
BSKX Berührungsschutz
Nicht belegte Anschlussstifte der Phasenschiene werden mit den dafür vorgesehenen Berührungsschutzkappen abgedeckt.
Einspeisung über die Double-Slot-Klemme
Schraubklemme neben der Phasenschiene
Die versorgungsseitige Schraubklemme bleibt auch bei montierter PSX-Phasenschiene zugänglich. Dadurch kann die Reihe kabelbasiert eingespeist werden, ohne ein separates Einspeisemodul zwischen den Schutzgeräten vorzusehen.
Leiterquerschnitt nach Gerätedaten wählen
Die Schraubklemme ist für starre und flexible Leiter sowie für Leiter mit Aderendhülse ausgelegt. Der zulässige Querschnitt richtet sich nach dem jeweiligen Schutzgerät und der vorgesehenen Einspeiseart.
ABB FlexLine Schutzgeräte im Überblick
Die Produktbezeichnung zeigt, um welche Geräteart und Polzahl es sich handelt. Nennstrom, Auslösecharakteristik und Fehlerstrom werden über die vollständige Artikelbezeichnung festgelegt.
ABB Sicherungsautomaten
Leitungsschutzschalter als ein- oder dreipolige Ausführung. Je nach Artikel mit B- oder C-Charakteristik und Ausschaltvermögen bis 6 kA.
Leitungsschutzschalter mit Neutralleiter
Ausführungen als 1P+N oder 3P+N für Stromkreise, bei denen der Neutralleiter gemeinsam mitgeführt beziehungsweise geschaltet wird.
ABB FI-Schutzschalter
Fehlerstrom-Schutzschalter als zwei- oder vierpolige Ausführung. Dazu gehören unter anderem Geräte mit 25 A oder 40 A und 30 mA.
Einphasiger FI/LS-Schalter
Kombiniert Fehlerstrom- und Leitungsschutz in einer Teilungseinheit. Verfügbar mit unterschiedlichen Nennströmen und Charakteristiken.
Dreiphasiger FI/LS-Schalter
3P+N-Ausführung für dreiphasige Stromkreise. Fehlerstrom- und Überstromschutz sind in einem Gerät zusammengefasst.
AFDD mit Leitungsschutz
Erkennt serielle und parallele Fehlerlichtbögen und verbindet diese Funktion mit einem Leitungsschutzschalter.
SX200, SNX200, FX200 und DSX im Vergleich
Merkmal
SX / SNX
FX
DSX
Geräteart
Leitungsschutzschalter
FI-Schutzschalter
FI/LS-Schalter
Schutzfunktion
Überlast und Kurzschluss
Fehlerstrom
Fehlerstrom, Überlast und Kurzschluss
Typische Polzahlen
1P, 3P, 1P+N, 3P+N
2P oder 4P
1P+N oder 3P+N
Einsatz
Einzelne Endstromkreise
Gemeinsamer Fehlerstromschutz mehrerer Stromkreise
Separater Fehlerstromschutz je Stromkreis
ABB FlexLine im Stromkreisverteiler
Die Geräteauswahl ergibt sich nicht allein aus der Zahl freier Teilungseinheiten. Entscheidend sind Stromkreisart, Netzform, Leiterquerschnitt, Vorsicherung, Abschaltbedingungen und das gewählte Fehlerstromschutzkonzept.
Einphasige Endstromkreise
Für Steckdosen-, Licht- oder andere entsprechend geplante Endstromkreise kommen beispielsweise SX201- oder SNX201-Geräte infrage.
Dreiphasige Verbraucher
Für einen dreiphasigen Stromkreis kann je nach Schutzkonzept ein SX203, SNX203 oder DSX203NC eingesetzt werden.
Fehlerstromschutz
Ein FX202 oder FX204 schützt nachgeschaltete Stromkreise gemeinsam. Ein DSX-Gerät ordnet den Fehlerstromschutz einem einzelnen Stromkreis zu.
Häufig verwendete ABB FlexLine Komponenten
ABB Sicherungsautomat
ABB SX201-B16
Einpoliger Leitungsschutzschalter mit B-Charakteristik, 16 A Bemessungsstrom und 6 kA Ausschaltvermögen.
SX201-B16 ansehen
ABB FI-Schutzschalter

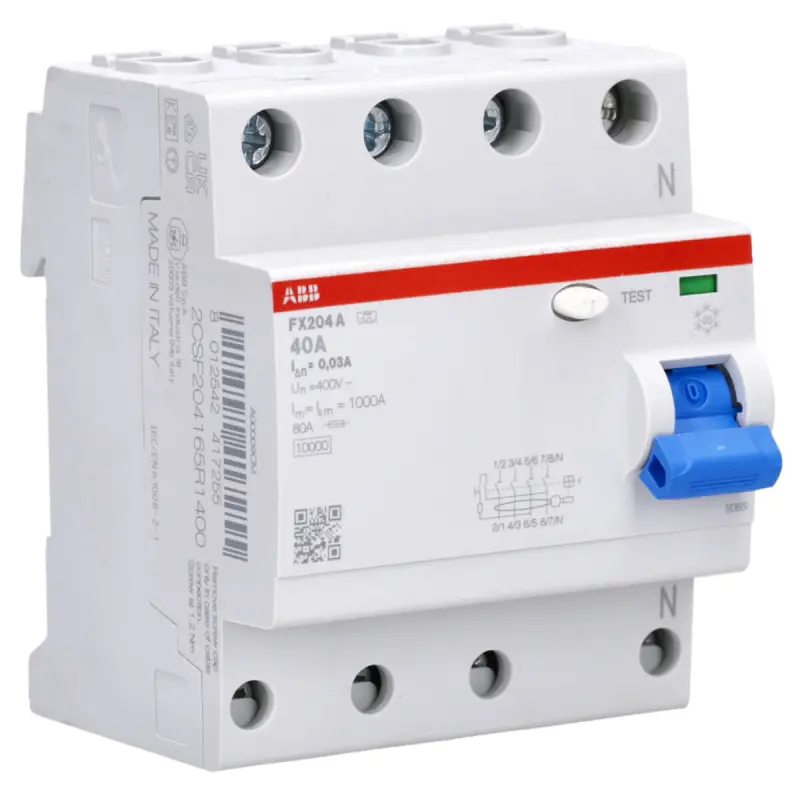

ABB FX204 A 40/0,03
Vierpoliger FI-Schalter Typ A mit 40 A Bemessungsstrom und 30 mA Bemessungsfehlerstrom.
FX204 ansehenABB FlexLine Sets
Die Sets enthalten FlexLine-Schutzgeräte und eine passende PSX-Phasenschiene. Sie bilden eine Komponentenbasis. Ob die Zusammenstellung zur konkreten Verteilung passt, muss anhand der Planung geprüft werden.
Ein- und dreiphasige Stromkreise
5 × SX201-B16 und 1 × SX203-B16
Enthalten sind fünf einpolige B16-Sicherungsautomaten, ein dreipoliger B16-Sicherungsautomat, ein vierpoliger FX204-A-FI-Schutzschalter und eine PSX3/24N-Phasenschiene.
Set ansehen
Einphasige Stromkreise
8 × SX201-B16 mit vierpoligem FI
Das Set besteht aus acht einpoligen B16-Sicherungsautomaten, einem vierpoligen FX204-A-FI-Schutzschalter und einer PSX3/24N-Phasenschiene.
Set ansehenWelches ABB FlexLine Set passt?
Set mit SX203-B16
Dieses Set enthält neben fünf einpoligen Sicherungsautomaten einen dreipoligen Leitungsschutzschalter. Es eignet sich als Komponentenbasis, wenn in der geplanten Reihe sowohl einphasige als auch ein dreiphasiger Stromkreis vorgesehen sind.
Set mit acht SX201-B16
Dieses Set ist auf mehrere einpolig geschützte Stromkreise ausgerichtet. Die Verteilung der Stromkreise auf die Außenleiter und die Belastung des FI-Schutzschalters müssen im Rahmen der Planung festgelegt werden.
Fachlich geprüft
Die Angaben basieren auf technischen Informationen von ABB und wurden intern durch eine Elektrofachkraft auf Plausibilität und Praxisbezug geprüft. Maßgeblich bleiben die aktuellen Datenblätter, Planungsunterlagen und Installationsanweisungen des Herstellers.
ABB ElektroSpicker: Flexible Stromkreisverteilungen
Hinweis zu Planung und Installation
Sicherungsautomaten, FI-Schalter, FI/LS-Schalter und Phasenschienen dürfen nicht allein nach Nennstrom oder verfügbarer Breite ausgewählt werden. Netzform, Vorsicherung, Leiterquerschnitt, Verlegeart, Kurzschlussstrom, Abschaltbedingungen, Selektivität und die geltenden Normen müssen berücksichtigt werden. Arbeiten an elektrischen Verteilungen dürfen nur fachgerecht ausgeführt und geprüft werden.
Häufige Fragen zu ABB FlexLine
Was ist ABB FlexLine?
ABB FlexLine ist eine Baureihe modularer Schutzgeräte für Stromkreisverteiler. Dazu gehören Sicherungsautomaten, FI-Schalter, FI/LS-Schalter, AFDD und die passenden PSX-Phasenschienen.
Was ist die ABB FlexLine Push-in-Technologie?
Bei geeigneten Geräten werden starre Leiter lastseitig direkt in eine Federklemme eingeführt. Flexible Leiter werden nach Öffnen der Klemme angeschlossen.
Welche Phasenschiene wird für ABB FlexLine benötigt?
Für FlexLine ist die PSX-Phasenschiene vorgesehen. Polzahl, Länge, Strombelastbarkeit und Geräteanordnung müssen zum Aufbau passen.
Sind klassische ABB Phasenschienen mit FlexLine kompatibel?
Nicht automatisch. FlexLine-Geräte sind für das PSX-System ausgelegt. Die konkrete Zuordnung muss anhand der ABB-Unterlagen geprüft werden.
Was ist eine Flexklemme?
Die Flexklemme nimmt einen nicht benötigten Phasen- oder Neutralleiterstift der PSX-Phasenschiene auf, ohne eine elektrische oder mechanische Verbindung herzustellen.
Was ist der Unterschied zwischen SX200 und SNX200?
SX200 bezeichnet ein- oder dreipolige Leitungsschutzschalter. SNX200 umfasst Ausführungen mit mitgeführtem Neutralleiter als 1P+N oder 3P+N.
Was bedeutet SX201-B16?
SX201 bezeichnet einen einpoligen FlexLine-Sicherungsautomaten. B steht für die Auslösecharakteristik und 16 für einen Bemessungsstrom von 16 A.
Was ist der Unterschied zwischen FX202 und FX204?
FX202 bezeichnet einen zweipoligen und FX204 einen vierpoligen FlexLine-FI-Schutzschalter.
Was bedeutet FX204 A 40/0,03?
FX204 steht für vier Pole, Typ A für die erfassten Fehlerstromformen, 40 A für den Bemessungsstrom und 0,03 A für 30 mA Bemessungsfehlerstrom.
Was ist der Unterschied zwischen FI und FI/LS?
Ein FI-Schalter schützt gegen Fehlerströme. Ein FI/LS-Schalter verbindet Fehlerstromschutz mit Schutz gegen Überlast und Kurzschluss.
Was ist der DSX301C?
Der DSX301C ist ein einphasiger FlexLine-FI/LS-Schalter in der Ausführung 1P+N. Er verbindet Fehlerstrom- und Überstromschutz in einem Gerät.
Was ist der DSX203NC?
Der DSX203NC ist ein dreiphasiger FI/LS-Schalter in der Ausführung 3P+N.
Was ist der ABB SX-ARC1?
Der SX-ARC1 ist eine Fehlerlichtbogen-Schutzeinrichtung mit integriertem Leitungsschutzschalter.
Wie wird die Spannung an der Push-in-Klemme geprüft?
Da die Klemme verdeckt liegt, besitzen die Geräte ein eigenes Spannungsprüffenster.
Spart ABB FlexLine Platz im Verteiler?
ABB nennt je nach Aufbau eine mögliche Platzersparnis von bis zu 50 Prozent. Die tatsächliche Ersparnis hängt von Gerätewahl und Stromkreisaufteilung ab.
Spart die Push-in-Technologie Installationszeit?
ABB nennt eine mögliche Zeitersparnis von bis zu 50 Prozent. Der tatsächliche Zeitgewinn hängt vom jeweiligen Aufbau ab.
Kann ein ABB FlexLine Set ohne weitere Planung eingebaut werden?
Nein. Ein Set stellt Komponenten zusammen, ersetzt aber keine Planung und Prüfung der elektrischen Anlage.
Wer darf ABB FlexLine installieren?
Auswahl, Anschluss und Prüfung von Schutzgeräten in elektrischen Verteilungen erfordern elektrotechnische Fachkenntnisse.
