ABB S201-B40 Sicherungsautomat S200 1P 40 A - B 2CDS251001R0405

ABB S201-B40 Sicherungsautomat S200 1P 40 A - B 2CDS251001R0405

Artikelnummer: 2CDS251001R0405 ABB-2CDS251001_4016779465403
Hersteller: ABB
EAN: 4016779465403

UVP: 31,99 €

6,75 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

ABB S201-B40 Sicherungsautomat S200 1P 40 A - B 2CDS251001R0405

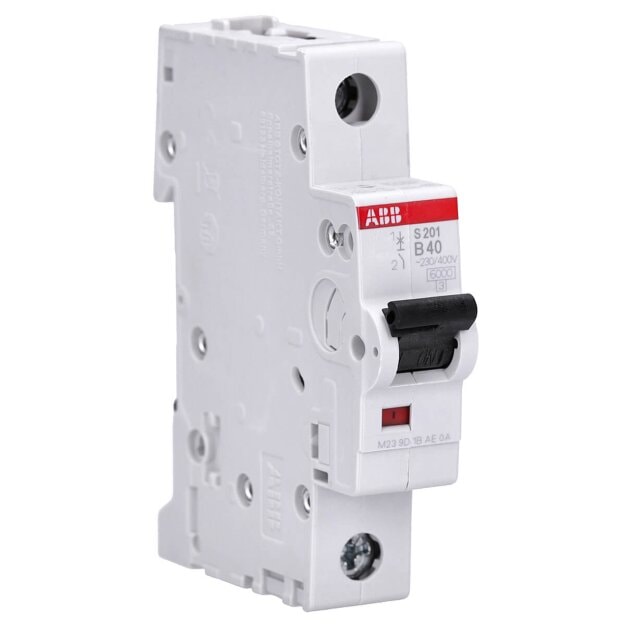

Der ABB S201-B40 (Artikelnummer: 2CDS251001R0405) ist ein einpoliger Leitungsschutzschalter aus der System pro M compact S200-Serie. Er bietet zuverlässigen Schutz vor Überlast und Kurzschluss in einphasigen Stromkreisen. Der S201-B40 entspricht den Normen IEC/EN 60898-1 und IEC/EN 60947-2 und ist ideal für den Einsatz in Wohn- und Gewerbeinstallationen geeignet. Seine kompakte Bauweise ermöglicht eine einfache Montage auf DIN-Hutschienen in Standard-Verteilerschränken.

Zertifizierte ABB Qualität – langlebig, sicher, kompatibel: Als Teil der ABB System pro M compact Serie erfüllt der S201-B40 internationale Normen (IEC/EN 60898-1, EN 60947-2), überzeugt mit hoher Fertigungsqualität und ist kompatibel mit den gängigen ABB-Zubehörteilen wie Phasenschienen, Hilfskontakten oder Schaltleisten. Der ABB S201-B40 schützt elektrische Stromkreise effektiv vor Überlast und Kurzschluss. Die B-Charakteristik ist ideal für Anwendungen mit niedrigen Einschaltströmen wie z. B. Heizkreise, Lichtbänder oder haushaltsübliche Verbraucher in leistungsstarken Installationen.
6 kA Schaltvermögen gemäß IEC/EN 60898-1 – sicher bei Kurzschluss: Mit einem Bemessungsschaltvermögen von 6.000 A gewährleistet dieser Sicherungsautomat eine zuverlässige Abschaltung auch bei hohen Fehlerströmen – ein Muss für den Einsatz in modernen Niederspannungsverteilungen im Wohn-, Gewerbe- und Zweckbau.
Einpoliger Aufbau für 230 V AC – optimal für einphasige Stromnetze: Der Leitungsschutzschalter eignet sich für die Absicherung von Stromkreisen in 230-Volt-Netzen. Dank seiner universellen Einsetzbarkeit ist er perfekt für die Elektroinstallation in Verteilerschränken von Wohnhäusern, Büros oder Werkstätten.
Kompakte DIN-Hutschienenmontage (1 TE Breite): Der Automat benötigt nur eine Teilungseinheit und ist damit besonders platzsparend – ideal für normgerechte Elektroverteiler mit begrenztem Raum. Die einfache Montage auf 35-mm-Tragschienen sorgt für schnellen Einbau und sicheren Halt.
Zertifizierte ABB Qualität – langlebig, sicher, kompatibel: Als Teil der ABB System pro M compact Serie erfüllt der S201-B40 internationale Normen (IEC/EN 60898-1, EN 60947-2), überzeugt mit hoher Fertigungsqualität und ist kompatibel mit den gängigen ABB-Zubehörteilen wie Phasenschienen, Hilfskontakten oder Schaltleisten.

Weitere Informationen

Serie:	S200
Schutzart:	IP20
Produktgruppe:	Leitungsschutzschalter
Bemessungsstrom:	40 A

Technische Daten und Merkmale zu ABB Stotz S&J Sicherungsautomat S201-B40 (1er):

Einbautiefe	69 mm
Auslösecharakteristik	B
Polzahl (gesamt)	1
Anzahl der abgesicherten Pole	1
Bemessungsstrom	40 A
Bemessungsspannung	230 V
Bemessungsisolationsspannung Ui	440 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	6 kA
Spannungsart	AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	10 kA
Frequenz	50 Hz
Frequenz	60 Hz
Verlustleistung	4,8 W
Energiebegrenzungsklasse	3
Unterputzmontage	nein
Mitschaltender Neutralleiter	nein
Überspannungskategorie	3
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	1
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig	35 mm²
Explosionsgeschützt	nein
