Smart renovieren mit Busch-Jaeger

Renovieren? Dann direkt smart nachrüsten.

Wer ohnehin renoviert, kann Licht, Rollläden oder zusätzliche Schaltstellen direkt mit einplanen. Mit den Wireless-Komponenten von Busch-Jaeger lassen sich viele Funktionen nachrüsten, ohne für jede neue Bedienstelle eine zusätzliche Steuerleitung verlegen zu müssen.

Anwendungen ansehen Welche Komponente passt?
Renovieren und vorausplanen

Warum ist die Renovierung ein guter Zeitpunkt für die Nachrüstung?

Bei einer Renovierung werden häufig Schalter, Wandflächen, Gerätedosen oder Leuchten ohnehin angefasst. Das ist ein guter Zeitpunkt, um auch über eine smarte Steuerung nachzudenken. Viele Funktionen lassen sich jetzt einfacher nachrüsten als später, wenn alles fertig ist.

Statt direkt das gesamte Gebäude umzubauen, kann die Nachrüstung mit einer einzelnen Leuchte, einem Rollladen oder einer zusätzlichen Bedienstelle beginnen. Weitere Funktionen können später folgen.

  • Eine zusätzliche Schaltstelle wird benötigt.
  • Eine Leuchte soll künftig smart geschaltet werden.
  • Dimmbare Beleuchtung soll bequemer bedient werden.
  • Rollläden oder Jalousien sollen gemeinsam laufen.
  • Das System soll später erweitert werden können.
Paar bei der Renovierung einer Wohnung
Nach Anwendung auswählen

Welche Funktion soll nachgerüstet werden?

Die passende Komponente richtet sich nach der Aufgabe: Licht schalten, Licht dimmen, einen elektrischen Antrieb steuern oder eine zusätzliche Funkbedienstelle ergänzen.

1
Licht smart schalten Bestehende Beleuchtung mit einem Unterputz-Schaltaktor ergänzen.
2
Licht smart dimmen Geeignete dimmbare Leuchten schalten und in der Helligkeit anpassen.
3
Rollläden automatisieren Elektrische Rollläden oder Jalousien per Taster oder Funk bedienen.
4
Schaltstelle ergänzen Einen batterielosen Smart Switch an einer zusätzlichen Stelle montieren.
Smart Switch zur Bedienung einer Beleuchtung
Typische Situation

Eine vorhandene Leuchte soll weiter am gewohnten Taster bedient werden. Zusätzlich wird eine zweite Funkbedienstelle benötigt.

Licht ein- und ausschalten

Bestehendes Licht mit einem smarten Unterputzaktor nachrüsten

Der Busch-Jaeger Schaltaktor wird in die vorhandene Elektroinstallation eingebunden und übernimmt das Schalten einer geeigneten Beleuchtungsanlage.

Ein vorhandener Taster kann abhängig von der Einbausituation weiterverwendet werden. Zusätzlich lässt sich der Aktor mit einem Smart Switch wireless verbinden. So entsteht beispielsweise neben dem Bett oder an einer anderen Wand eine weitere Bedienstelle.

  • Für geeignete schaltbare Beleuchtungsanlagen
  • Bedienung über einen konventionellen Taster möglich
  • Mit Smart Switch wireless kombinierbar
  • Einzelsteuerung per Bluetooth möglich
  • Später in Busch-free@home® wireless integrierbar
  • Neutralleiter am Einbauort erforderlich

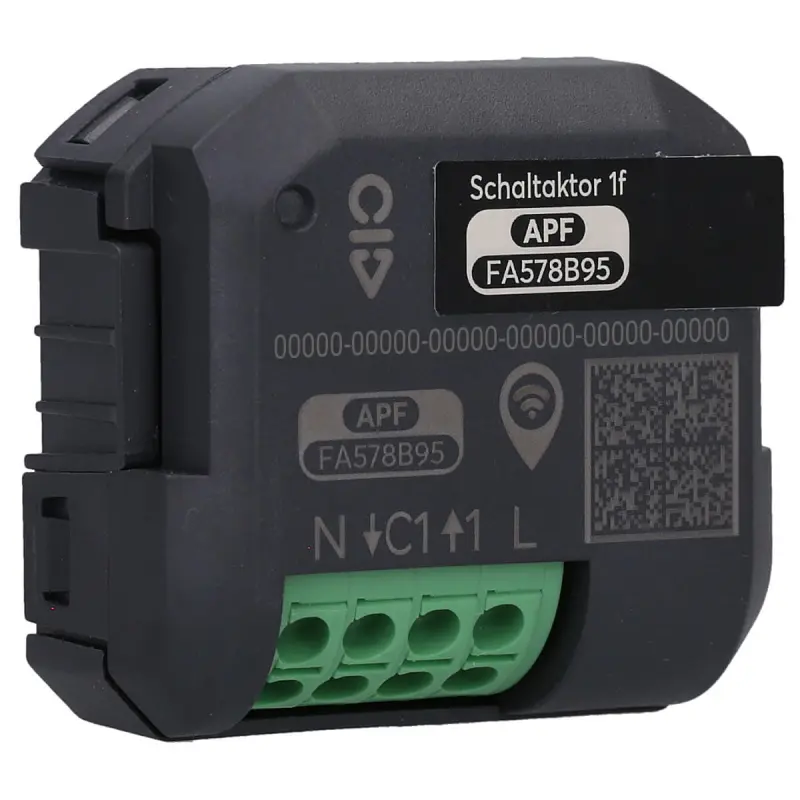

Busch-Jaeger 62811 U-WL Schaltaktor 1-fach UP Wireless

Busch-Jaeger 62811 U-WL Schaltaktor

Unterputzaktor wireless zum Schalten geeigneter Beleuchtungsanlagen.

Schaltaktor ansehen
Renovierte Wohnung mit smarter Beleuchtung
Typische Situation

Bei der Renovierung wird eine neue dimmbare Beleuchtung eingebaut. Gleichzeitig soll die Bedienung flexibler werden.

Licht schalten und dimmen

Dimmbare Beleuchtung intelligent erweitern

Der Busch-Jaeger Aktor übernimmt das Schalten und Dimmen der Leuchten und Leuchtmittel.

Nicht jede Situation braucht gleich viel Licht. Mit dem Dimmaktor lässt sich die Helligkeit einstellen – zum Beispiel beim Essen, Lesen oder für einen gemütlichen Abend.

Vor der Auswahl muss geprüft werden, ob Leuchte, Leuchtmittel und Dimmaktor zusammenpassen. Das gilt vorallem bei LED-Beleuchtung.

  • Für geeignete dimmbare Beleuchtung
  • Schalten und Dimmen über einen Aktor
  • Mit Smart Switch wireless kombinierbar
  • In Lichtszenen einbindbar
  • Für Wohn-, Schlaf- und Essbereiche geeignet
  • Kompatibilität der Beleuchtung vorab prüfen

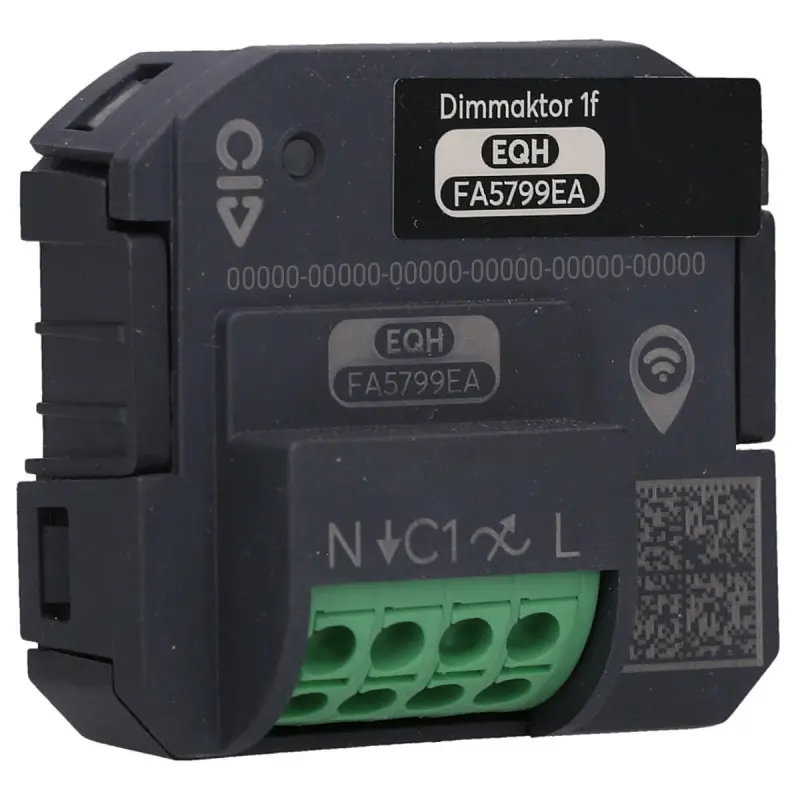

Busch-Jaeger 62851 U-WL Dimmaktor 1-fach UP Wireless

Busch-Jaeger 62851 U-WL Dimmaktor

Unterputzaktor wireless zum Schalten und Dimmen passender Beleuchtung.

Dimmaktor ansehen
Paar in einer renovierten Wohnung mit Smart Switches
Typische Situation

Elektrische Rollläden sind bereits vorhanden, sollen aber an einer zusätzlichen Stelle oder gemeinsam bedient werden.

Rollladen und Jalousie

Elektrische Rollläden und Jalousien smart nachrüsten

Der Busch-Jaeger Aktor steuert einen elektrischen Rollladen- oder Jalousieantrieb in beide Fahrtrichtungen.

Der vorhandene Taster kann je nach Installation weiter genutzt werden. Ein zusätzlicher Smart Switch wireless kann eine weitere Bedienstelle schaffen.

In einer erweiterten Raum- oder Haussteuerung lassen sich mehrere Behänge gemeinsam bedienen oder in Zeitabläufe einbinden.

  • Für geeignete Rollladen- und Jalousieantriebe
  • Auf- und Ab-Funktion über einen Unterputzaktor
  • Zusätzliche Funkbedienstelle möglich
  • Mehrere Behänge gemeinsam bedienbar
  • Für Zeitabläufe innerhalb einer Systemlösung nutzbar
  • Antrieb und Anschluss vorab prüfen

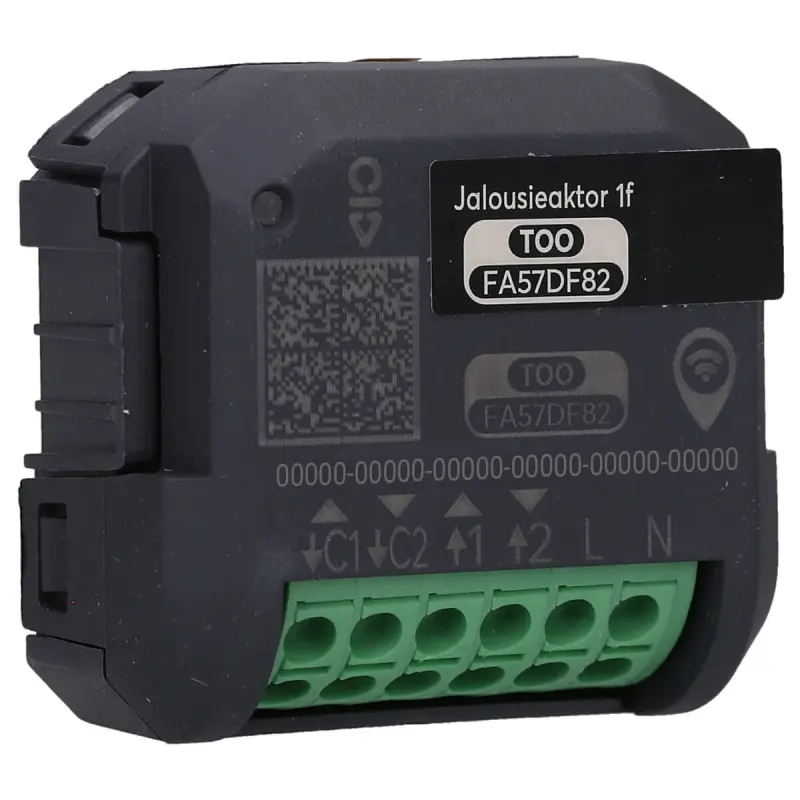

Busch-Jaeger 62831 U-WL Jalousieaktor 1-fach UP Wireless

Busch-Jaeger 62831 U-WL Jalousieaktor

Unterputzaktor wireless zur Steuerung eines Rollladen- oder Jalousieantriebs.

Jalousieaktor ansehen
Zusätzliche Schaltstelle

Smart Switch wireless: zusätzliche Bedienung ohne Batterie

Der Smart Switch wireless ist eine Funkbedienstelle. Er benötigt keine eigene 230-Volt-Zuleitung und keine Batterie. Die Energie für das Funksignal entsteht beim Betätigen der Wippe.

Bedienung eines Busch-Jaeger Smart Switch wireless
Wichtig

Der Smart Switch schaltet den Verbraucher nicht selbst. Er sendet den Bedienbefehl an einen Wireless-Aktor oder ein anderes kompatibles Busch-Jaeger Wireless-Gerät.

Batterielose Funkbedienstelle

Mehr Schaltmöglichkeiten ohne neue Leitung

Nach einer geänderten Raumaufteilung liegt die vorhandene Schaltstelle nicht immer an der richtigen Position. Der Smart Switch kann eine zusätzliche Bedienmöglichkeit schaffen, ohne eine neue Steuerleitung vom Aktor bis zum Schalter zu verlegen.

  • Zusätzliche Lichtbedienstelle neben dem Bett
  • Weitere Schaltstelle an einer neuen Raumtrennung
  • Zentrale Bedienung mehrerer Rollläden
  • Montage auf geeigneten glatten Oberflächen
  • Schalt-, Dimm-, Jalousie- oder Szenenbefehle möglich
  • Kein regelmäßiger Batteriewechsel
i
Schalterprogramm beachten

Es gibt zwei Ausführungen des Smart Switch wireless. Die Auswahl richtet sich nach dem verwendeten Busch-Jaeger Schalterprogramm.

Plattform 63

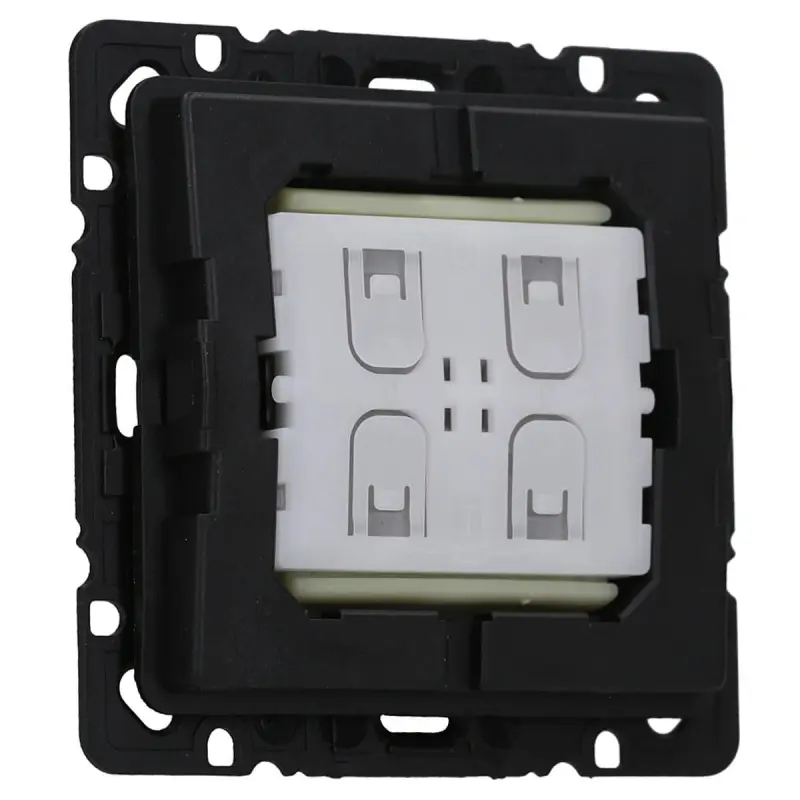

Busch-Jaeger 62721 U-WL Smart Switch Wireless

62721 U-WL Smart Switch wireless

Ausführung für Schalterprogramme der Plattform 63.

Passend für folgende Programmplattformen

  • Busch-future® linear
  • Busch-axcent®
  • solo®
  • pur edelstahl
  • carat®
62721 U-WL ansehen
Balance SI / Art linear

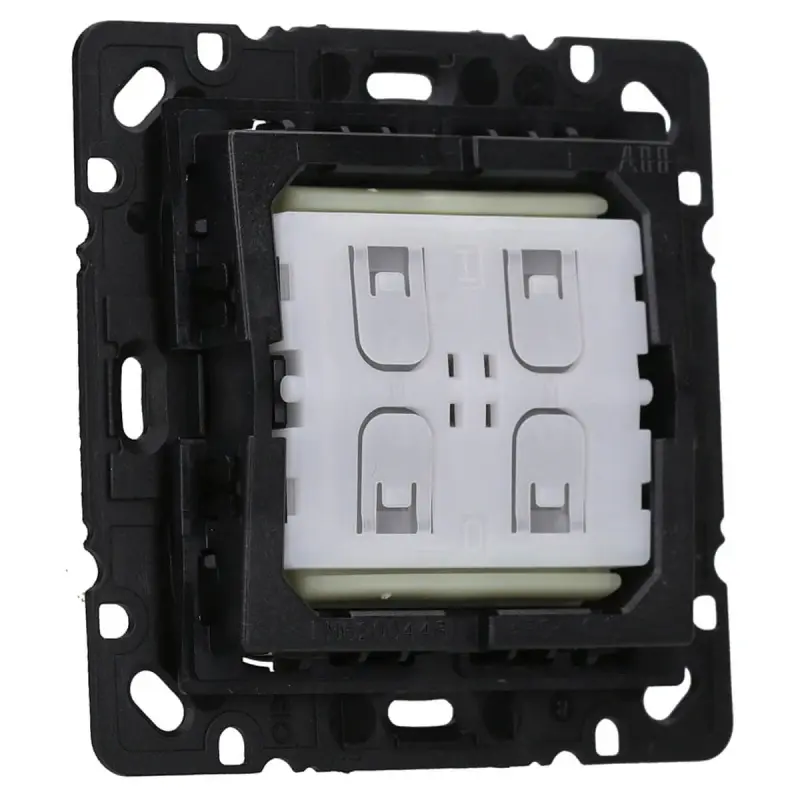

Busch-Jaeger 62721/01 U-WL Smart Switch Wireless

62721/01 U-WL Smart Switch wireless

Ausführung für Busch-balance® SI und Busch-art linear®.

Passend für folgende Schalterprogramme

  • Busch-balance® SI
  • Busch-art linear®
  • Passende Wippe separat auswählen
  • Passenden Abdeckrahmen separat auswählen
  • Herstellerhinweise zur Befestigung beachten
62721/01 U-WL ansehen
Einfach zugeordnet

Welche Komponenten werden benötigt?

Der Smart Switch oder ein vorhandener Taster gibt den Bedienbefehl. Der Unterputzaktor setzt ihn an der angeschlossenen Beleuchtung oder am Antrieb um.

Licht schalten

Smart Switch oder vorhandener Taster
↓
62811 U-WL Schaltaktor
↓
Geeignete Beleuchtung

Für Leuchten oder Lichtkreise, die ein- und ausgeschaltet werden sollen.

Licht dimmen

Smart Switch oder vorhandener Taster
↓
62851 U-WL Dimmaktor
↓
Kompatible dimmbare Beleuchtung

Für Beleuchtung, deren Helligkeit zusätzlich angepasst werden soll.

Rollladen steuern

Smart Switch oder vorhandene Bedienstelle
↓
62831 U-WL Jalousieaktor
↓
Geeigneter elektrischer Antrieb

Für elektrische Rollläden oder Jalousien mit passendem Antrieb.

Produktauswahl

Welcher Wireless-Artikel passt zur Anwendung?

Anwendung 1

Eine Leuchte soll geschaltet werden

Die Beleuchtung soll ein- und ausgeschaltet, aber nicht gedimmt werden.

Passende Hauptkomponente: 62811 U-WL

Der Schaltaktor übernimmt das Ein- und Ausschalten der geeigneten Beleuchtungsanlage.

Zum Schaltaktor →
Anwendung 2

Eine geeignete Leuchte soll gedimmt werden

Neben dem Ein- und Ausschalten soll die Helligkeit verändert werden.

Passende Hauptkomponente: 62851 U-WL

Der Dimmaktor übernimmt das Schalten und Dimmen kompatibler Beleuchtung.

Zum Dimmaktor →
Anwendung 3

Ein elektrischer Rollladen soll gesteuert werden

Ein geeigneter Rollladen- oder Jalousieantrieb soll in beide Richtungen fahren.

Passende Hauptkomponente: 62831 U-WL

Der Jalousieaktor übernimmt die Steuerung des angeschlossenen Antriebs.

Zum Jalousieaktor →
Anwendung 4

Eine zusätzliche Schaltstelle wird benötigt

Der Verbraucher wird bereits von einem kompatiblen Wireless-Gerät gesteuert. Es fehlt nur eine weitere Bedienstelle.

Passende Ergänzung: Smart Switch wireless

Je nach Schalterprogramm wird der 62721 U-WL oder der 62721/01 U-WL benötigt.

Smart-Switch-Varianten vergleichen →
Zwei Einbauvarianten

Unterputzaktor mit klassischem Schalter oder Smart Switch wireless

Welche Kombination eingesetzt wird, hängt vor allem vom Platz in der vorhandenen Gerätedose ab. Es gibt zwei Einbauvarianten.

Wireless-Unterputzaktor hinter einem herkömmlichen Unterputzschalter
Bei ausreichender Einbautiefe

Unterputzaktor hinter dem vorhandenen Schalter

Ist die Gerätedose tief genug, wird der Wireless-Unterputzaktor hinter einem herkömmlichen Schalter oder Taster eingesetzt.

Die gewohnte Bedienstelle bleibt an der Wand erhalten. Der Aktor übernimmt die eigentliche Schalt-, Dimm- oder Jalousiefunktion.

  • Vorhandener Schalter oder Taster bleibt erhalten
  • Unterputzaktor sitzt hinter der Bedienstelle
  • Für ausreichend tiefe Gerätedosen
  • Platz und Verdrahtung vorher prüfen
Wireless-Unterputzaktor mit flachem Smart Switch wireless
Bei begrenzter Einbautiefe

Unterputzaktor mit Smart Switch wireless

In einer flacheren oder bereits stärker belegten Gerätedose kann der Unterputzaktor mit dem Smart Switch wireless kombiniert werden.

Der flache Funkschalter sitzt vor der Dose und benötigt selbst keinen 230-Volt-Anschluss. Dadurch bleibt mehr Platz für den Unterputzaktor, die Leitungen und die Anschlussklemmen.

  • Smart Switch sitzt vor der Gerätedose
  • Keine eigene 230-Volt-Versorgung für den Smart Switch
  • Kein Batteriewechsel erforderlich
  • Mehr Platz für den Aktor in der Dose
Wohnungsplanung bei der Renovierung
Vor dem Kauf

Die Nachrüstung vor Beginn der Arbeiten durchdenken

Am einfachsten ist die Planung, bevor Wände gestrichen, Schalter montiert und Möbel aufgestellt werden. Dann lässt sich festlegen, welche Bedienstellen bleiben, wo neue Funkbedienstellen sinnvoll sind und welche Aktoren benötigt werden.

1

Funktion festlegen

Soll geschaltet, gedimmt, ein Rollladen gesteuert oder nur eine weitere Bedienstelle ergänzt werden?

2

Installation prüfen

Leitungen, Neutralleiter, Gerätedose, angeschlossene Last und Antrieb prüfen lassen.

3

Aktor auswählen

Schaltaktor, Dimmaktor oder Jalousieaktor passend zur Anwendung auswählen.

4

Bedienstellen planen

Festlegen, wo vorhandene Taster bleiben und wo ein Smart Switch hinzukommt.

Schrittweise erweitern

Von der einzelnen Funktion bis zur Haussteuerung

Die Wireless-Komponenten können erst für eine einzelne Anwendung eingesetzt und später um weitere Geräte oder eine zentrale Steuerung ergänzt werden.

1

Einzelsteuerung

Eine Leuchte oder ein Antrieb wird mit einem passenden Unterputzaktor ausgestattet.

  • Für einen einfachen Einstieg
  • Konfiguration per Bluetooth möglich
  • Keine komplette Haussteuerung notwendig
2

Funkvernetzte Raumsteuerung

Mehrere kompatible Wireless-Geräte werden innerhalb eines Raumes miteinander verbunden.

  • Mehrere Leuchten oder Behänge verknüpfen
  • Zusätzliche Smart Switches einbinden
  • Bis zu 32 Geräte innerhalb der Raumsteuerung
3

Busch-free@home® wireless

Soll die Nachrüstung später auf mehrere Räume erweitert werden, lassen sich die Wireless-Komponenten in Busch-free@home® wireless einbinden. Gesteuert wird das System über den Busch-Jaeger System Access Point.

  • Zentrale Steuerung mehrerer Räume
  • Licht, Rollläden und Szenen kombinieren
  • Bis zu 150 Geräte im System
  • Jederzeit erweiterbar

System Access Point ansehen Busch-free@home® einfach erklärt

!
Installation der Unterputzaktoren

Die Busch-Jaeger Unterputzaktoren werden an die 230-Volt- Elektroinstallation angeschlossen. Auswahl, Anschluss, Prüfung und Inbetriebnahme müssen durch eine Elektrofachkraft erfolgen. Vor dem Kauf sind insbesondere Leitungen, Neutralleiter, Platz in der Gerätedose, angeschlossene Lasten und vorhandene Antriebe zu prüfen.

Busch-Jaeger Know-how

Technische Informationen verständlich erklärt

Grundlage dieses Ratgebers sind die aktuellen Produkt- und Montageunterlagen von Busch-Jaeger sowie Informationen aus dem direkten Austausch mit dem Hersteller. So lassen sich die einzelnen Komponenten besser einordnen und typische Fragen rund um die Nachrüstung verständlich beantworten.

Fragen zur Nachrüstung

Häufige Fragen zum Smart-Home-Nachrüsten bei der Renovierung

Kann ein Smart Home ohne komplett neue Verkabelung nachgerüstet werden?

Für die Funkverbindung zwischen Smart Switch und kompatiblen Wireless-Geräten müssen keine neuen Steuerleitungen bis zu jeder zusätzlichen Bedienstelle verlegt werden. Die Unterputzaktoren benötigen jedoch einen fachgerechten Anschluss an die vorhandene 230-Volt-Elektroinstallation.

Welcher Aktor wird zum smarten Schalten von Licht benötigt?

Für das Ein- und Ausschalten einer geeigneten Beleuchtungsanlage wird der Busch-Jaeger 62811 U-WL Schaltaktor eingesetzt. Am Einbauort wird ein Neutralleiter benötigt.

Welcher Aktor wird zum Dimmen von Licht benötigt?

Für geeignete dimmbare Beleuchtung wird der Busch-Jaeger 62851 U-WL Dimmaktor eingesetzt. Vor der Installation muss die Kompatibilität von Dimmaktor, Leuchte und Leuchtmittel geprüft werden.

Welcher Aktor wird für Rollläden und Jalousien benötigt?

Der Busch-Jaeger 62831 U-WL Jalousieaktor ist für die Steuerung eines geeigneten elektrischen Rollladen- oder Jalousieantriebs vorgesehen.

Funktioniert der Smart Switch wireless ohne Batterie?

Ja. Der Smart Switch wireless erzeugt die für das Funksignal benötigte Energie beim Betätigen der Wippe. Er benötigt keine Batterie und keinen eigenen 230-Volt-Anschluss.

Kann der Smart Switch wireless eine Leuchte direkt schalten?

Nein. Der Smart Switch ist eine Funkbedienstelle. Für die eigentliche Schalt-, Dimm- oder Jalousiefunktion wird ein kompatibles Wireless-Gerät als Gegenstelle benötigt.

Was ist der Unterschied zwischen 62721 U-WL und 62721/01 U-WL?

Der 62721 U-WL ist für Schalterprogramme der Plattform 63 vorgesehen. Der 62721/01 U-WL ist für Busch-balance® SI und Busch-art linear® ausgelegt.

Kann der vorhandene Schalter weiterverwendet werden?

Bei ausreichendem Platz in der Gerätedose kann ein geeigneter Unterputzaktor mit einem konventionellen Taster kombiniert werden. Ob die vorhandene Bedienstelle weiterverwendet werden kann, hängt von Aktor, Verdrahtung und Einbausituation ab.

Wird für jede Anwendung ein System Access Point benötigt?

Nein. Die Unterputzaktoren können auch als Einzelsteuerung oder in einer funkvernetzten Raumsteuerung verwendet werden. Für die Integration in Busch-free@home® wireless wird ein kompatibler System Access Point benötigt.

Kann zunächst nur ein einzelner Raum nachgerüstet werden?

Ja. Der Einstieg kann mit einer einzelnen Leuchte, einem Rollladen oder einer zusätzlichen Funkbedienstelle beginnen. Weitere Geräte und Räume können später ergänzt werden.

Können mit dem Smart Switch auch Szenen gestartet werden?

Der Smart Switch kann abhängig von der Systemkonfiguration mit Schalt-, Dimm-, Jalousie- und Szenenbefehlen belegt werden.

Wer darf die Busch-Jaeger Unterputzaktoren installieren?

Arbeiten an der 230-Volt-Elektroinstallation müssen durch eine Elektrofachkraft ausgeführt werden. Dazu gehören Anschluss, Prüfung und elektrische Inbetriebnahme.
