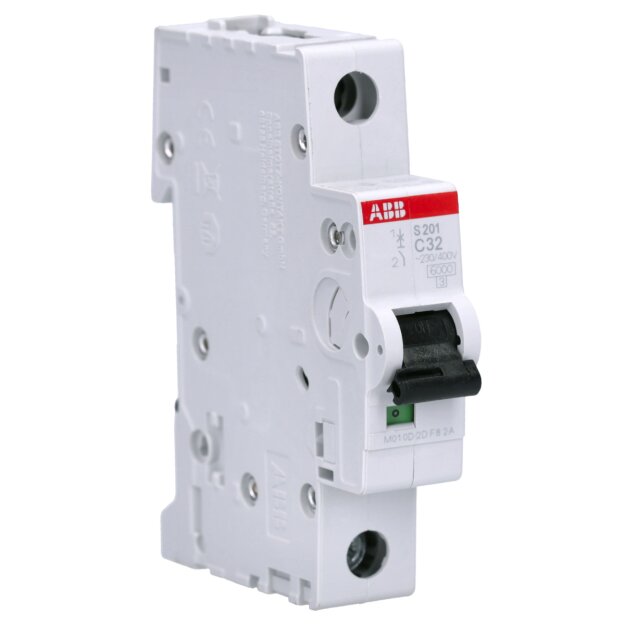

ABB S201-C32 Sicherungsautomat S200 1P 32 A-C 2CDS251001R0324

ABB S201-C32 Sicherungsautomat S200 1P 32 A-C 2CDS251001R0324

Artikelnummer: 2CDS251001R0324 ABB-2CDS251001_4016779464703
Hersteller: ABB
EAN: 4016779464703

UVP: 47,36 €

5,99 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

weitere Artikel sind im Zulauf

ABB S201-C32 Sicherungsautomat S200 1P 32 A-C 2CDS251001R0324

Der ABB S201-C32 ist ein einpoliger Leitungsschutzschalter aus der System pro M compact S200 Serie, konzipiert zum Schutz elektrischer Leitungen vor Überlast und Kurzschluss. Bitte beachten Sie, dass die Installation und der Anschluss dieses Leitungsschutzschalters ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen sollten, um die Sicherheit und ordnungsgemäße Funktion der elektrischen Anlage zu gewährleisten.

Nennstrom und Auslösecharakteristik: Dieser Schalter ist für einen Nennstrom von 32 A ausgelegt und besitzt eine C-Charakteristik, die eine Auslösung bei 5- bis 10-fachem Nennstrom ermöglicht. Dies macht ihn besonders geeignet für Anwendungen mit moderaten Einschaltströmen, wie beispielsweise bei Beleuchtungssystemen oder Steckdosenkreisen.
Bemessungsspannung und Schaltvermögen: Der S201-C32 ist für eine Bemessungsspannung von 230/400 V AC ausgelegt und verfügt über ein Schaltvermögen von bis zu 6 kA, was ihn für den Einsatz in typischen Niederspannungsnetzen qualifiziert.
Trennmechanismen: Der Leitungsschutzschalter kombiniert einen thermischen Auslöser für den Überlastschutz mit einem elektromagnetischen Auslöser für den Kurzschlussschutz, um umfassenden Schutz zu gewährleisten.
Montage und Anschluss: Die Montage erfolgt auf einer standardisierten DIN-Hutschiene (TH35), und der Schalter verfügt über Schraubklemmen, die eine einfache Verdrahtung ermöglichen.
Normenkonformität und Schutzart: Der S201-C32 entspricht den Normen IEC/EN 60898-1 und bietet eine Schutzart von IP20, was einen grundlegenden Schutz gegen feste Fremdkörper gewährleistet.

Weitere Informationen

Serie:	S200
Produktgruppe:	Leitungsschutzschalter
Bemessungsstrom:	32 A

Technische Daten und Merkmale zu ABB Stotz S&J Sicherungsautomat S201-C32 (1er):

Einbautiefe	69 mm
Auslösecharakteristik	C
Polzahl (gesamt)	1
Anzahl der abgesicherten Pole	1
Bemessungsstrom	32 A
Bemessungsspannung	230 V
Bemessungsisolationsspannung Ui	440 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	6 kA
Spannungsart	AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	10 kA
Frequenz	50 Hz
Frequenz	60 Hz
Verlustleistung	3,7 W
Energiebegrenzungsklasse	3
Unterputzmontage	nein
Mitschaltender Neutralleiter	nein
Überspannungskategorie	3
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	1
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig	35 mm²
Explosionsgeschützt	nein

Installation instruction

Installation instruction

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
