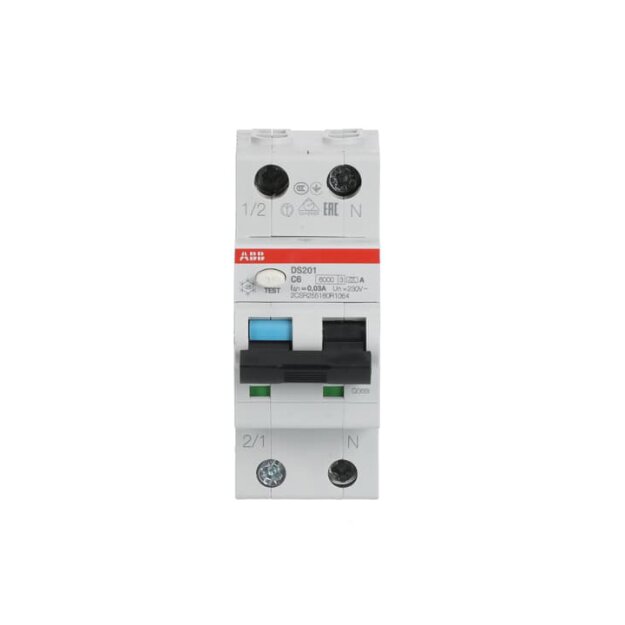

ABB DS201A-C6/0,03 FI/LS-Schalter RCBO 6kA 1P+N Typ A C 6 30mA 2CSR255180R1064

ABB DS201A-C6/0,03 FI/LS-Schalter RCBO 6kA 1P+N Typ A C 6 30mA 2CSR255180R1064

Artikelnummer: 2CSR255180R1064 ABB-2CSR255180R1064_8012542737117
Hersteller: ABB
EAN: 8012542737117

UVP: 167,43 €

97,73 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

ABB DS201A-C6/0,03 FI/LS-Schalter RCBO 6kA 1P+N Typ A C 6 30mA 2CSR255180R1064

Der ABB FI/LS-Schalter DS201 C6 A30 ist ein zweipoliges Schutzgerät (1P+N), das Leitungsschutz und Fehlerstromschutz in einem kompakten Bauteil kombiniert. Mit einem Bemessungsstrom von 6 Ampere und einer C-Auslösecharakteristik schützt er elektrische Leitungen zuverlässig vor Überlast und Kurzschluss. Als Fehlerstromschutzschalter des Typs A erkennt er sowohl sinusförmige Wechselströme als auch pulsierende Gleichfehlerströme, wodurch er umfassenden Schutz für Personen und Anlagen bietet. Der Bemessungsfehlerstrom beträgt 30 Milliampere, was einen erhöhten Schutz vor elektrischem Schlag gewährleistet. Der DS201 C6 A30 entspricht den Normen IEC/EN 61009-1 und IEC/EN 61009-2-1 und ist für den Einsatz in Wohn-, Gewerbe- und Industrieanwendungen geeignet. Bitte beachten Sie, dass die Installation und der Anschluss dieses FI/LS-Schalters ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen sollten, um die Sicherheit und ordnungsgemäße Funktion der elektrischen Anlage zu gewährleisten.

Kombinierter Schutz: Integriert Leitungsschutz (MCB) und Fehlerstromschutz (RCCB) in einem Gerät.
Bemessungsstrom: 6 Ampere.
Auslösecharakteristik: Typ C, geeignet für Anwendungen mit moderaten Einschaltströmen.
Fehlerstromerkennung: Typ A, erkennt sinusförmige Wechsel- und pulsierende Gleichfehlerströme.
Bemessungsfehlerstrom: 30 Milliampere, bietet erhöhten Schutz vor elektrischem Schlag.

Weitere Informationen

Serie:	DS201
Schutzart:	IP20
Auslösecharakteristik:	A
Produktgruppe:	Kombination FI-Schalter/Leitungsschutzschalter
Bemessungsstrom:	6 A
Auslösestrom:	0,03 A

Technische Daten und Merkmale zu ABB Stotz S&J DS201A-C6/0,03 FI/LS-Schalter 6kA, 1P+N, Typ A, C 6, 30mA:

Polzahl (gesamt)	2
Anzahl der abgesicherten Pole	1
Bemessungsspannung	240 V
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsstrom	6 A
Bemessungsfehlerstrom	-
Fehlerstrom-Typ	A
Energiebegrenzungsklasse	3
Verlustleistung	2,6 W
Bemessungsabschaltvermögen nach EN 61009	6 kA
Bemessungsabschaltvermögen nach IEC 60947-2	10 kA
Bemessungsschaltvermögen Icn nach EN 61009-1	6 kA
Abschaltcharakteristik	unverzögert
Stoßstromfestigkeit	-
Spannungsart	AC
Frequenz	50/60 Hz
Auslösecharakteristik	C
Mitschaltender Neutralleiter	ja
Mit Verriegelungsvorrichtung	nein
Überspannungskategorie	3
Verschmutzungsgrad	2
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Breite in Teilungseinheiten	2
Einbautiefe	69 mm
Unterputzmontage	nein
Fehlauslöseschutz	nein
Schutzart (IP)	IP20
Anschließbarer Leiterquerschnitt eindrähtig	-
Anschließbarer Leiterquerschnitt mehrdrähtig	-
