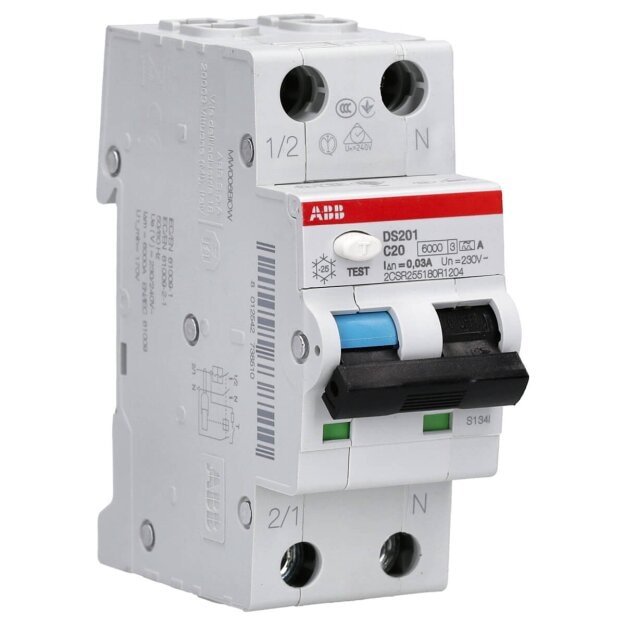

ABB DS201 C20 A30 FI/LS-Schalter 6kA 1P+N Typ A C 20 30mA 2CSR255180R1204

ABB DS201 C20 A30 FI/LS-Schalter 6kA 1P+N Typ A C 20 30mA 2CSR255180R1204

Artikelnummer: 2CSR255180R1204 ABB-2CSR255180R1204_8012542738510
Hersteller: ABB
EAN: 8012542738510

UVP: 167,43 €

53,50 €

inkl. 19% USt. , zzgl.

bestellbar
Lieferzeit : 6-12 Wochen

weitere Artikel sind im Zulauf

ABB DS201 C20 A30 FI/LS-Schalter 6kA 1P+N Typ A C 20 30mA 2CSR255180R1204

Der ABB DS201 C20 A30 ist ein 1-poliger+Neutralleiter-Fehlerstromschutzschalter mit Überstromschutz (RCBO) in kompakter 2-Module-Breite. Er bietet umfassenden Schutz für einphasige Endstromkreise vor Überlast, Kurzschlussströmen und Fehlerströmen. Mit einem Nennstrom von 20 A, einer Auslösecharakteristik Typ C und einer Fehlerstromempfindlichkeit von 30 mA gewährleistet er zuverlässige Sicherheit in Wohn- und Gewerbeinstallationen. Der DS201 C20 A30 erfüllt die Normen IEC/EN 61009-1 und IEC/EN 61009-2-1 und ist für eine Bemessungskurzschlussfestigkeit von 10 kA ausgelegt. Sein kompaktes Design ermöglicht eine einfache Installation auf DIN-Schienen, und die bidirektionalen Zylinderhubklemmen erleichtern den Anschluss von Leitungen oder Sammelschienen. Dieser RCBO ist ideal für Anwendungen, die einen hohen Schutzstandard und eine platzsparende Lösung erfordern.

Nennstrom 20 A
Fehlerstromempfindlichkeit 30 mA
Charakteristik B: Für Standardanwendungen mit geringen Einschaltströmen
Bemessungskurzschlussfestigkeit 10 kA
Normen IEC/EN 61009-1, IEC/EN 61009-2-1

Weitere Informationen

Serie:	DS201
Schutzart:	IP20
Auslösestrom:	0,03 A
Auslösecharakteristik:	A C
Produktgruppe:	Kombination FI-Schalter/Leitungsschutzschalter
Bemessungsstrom:	20 A

Technische Daten und Merkmale zu ABB Stotz S&J DS201A-C20/0,03 FI/LS-Schalter 6kA, 1P+N, Typ A, C 20, 30mA:

Polzahl (gesamt)	2
Anzahl der abgesicherten Pole	1
Bemessungsspannung	240 V
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	-
Bemessungsstrom	20 A
Bemessungsfehlerstrom	-
Fehlerstrom-Typ	A
Energiebegrenzungsklasse	3
Verlustleistung	5,7 W
Bemessungsabschaltvermögen nach EN 61009	6 kA
Bemessungsabschaltvermögen nach IEC 60947-2	10 kA
Bemessungsschaltvermögen Icn nach EN 61009-1	-
Abschaltcharakteristik	-
Stoßstromfestigkeit	-
Spannungsart	AC
Frequenz	50/60 Hz
Auslösecharakteristik	C
Mitschaltender Neutralleiter	ja
Mit Verriegelungsvorrichtung	nein
Überspannungskategorie	3
Verschmutzungsgrad	2
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Breite in Teilungseinheiten	2
Einbautiefe	69 mm
Unterputzmontage	nein
Fehlauslöseschutz	nein
Schutzart (IP)	IP20
Anschließbarer Leiterquerschnitt eindrähtig	-
Anschließbarer Leiterquerschnitt mehrdrähtig	-

Installation instruction

Installation instruction

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
