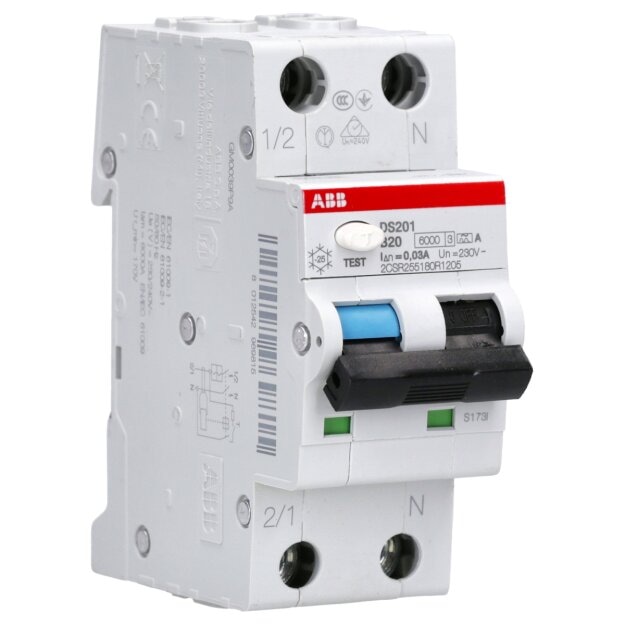

ABB DS201 B20 A30 FI/LS-Schalter RCBO 6kA, 1P+N, Typ A, B 20, 30mA 2CSR255180R1205

ABB DS201 B20 A30 FI/LS-Schalter RCBO 6kA, 1P+N, Typ A, B 20, 30mA 2CSR255180R1205

Artikelnummer: 2CSR255180R1205 ABB-2CSR255180R1205_8012542969815
Hersteller: ABB
EAN: 8012542969815

UVP: 158,69 €

59,50 €

inkl. 19% USt. , zzgl.

bestellbar
Lieferzeit : 6-12 Wochen

weitere Artikel sind im Zulauf

ABB DS201 B20 A30 FI/LS-Schalter RCBO 6kA, 1P+N, Typ A, B 20, 30mA 2CSR255180R1205

Der ABB DS201 B20 A30 ist ein hochwertiger Leitungsschutzschalter mit integriertem Fehlerstromschutz (FI/LS-Schalter), der für den Schutz elektrischer Installationen vor Überlast, Kurzschluss und Fehlerströmen entwickelt wurde. Mit einem Bemessungsstrom von 20 Ampere und einer Auslösecharakteristik Typ B eignet er sich ideal für den Einsatz in Wohn- und Gewerbegebäuden. Der Fehlerstromschutzschalter hat eine Auslöseschwelle von 30 mA, was einen zuverlässigen Schutz vor elektrischen Unfällen gewährleistet. Dank seiner kompakten Bauweise ermöglicht der DS201 B20 A30 eine platzsparende Installation auf der DIN-Schiene und trägt zur Erhöhung der Sicherheit und Zuverlässigkeit elektrischer Systeme bei.

Leitungsschutzschalter mit integriertem Fehlerstromschutz (FI/LS)
Bemessungsstrom: 20 A
Auslösecharakteristik: Typ B
Fehlerstrom-Auslöseschwelle: 30 mA
Kompakte Bauweise für DIN-Schienen-Montage

Weitere Informationen

Serie:	DS201
Schutzart:	IP20
Auslösestrom:	0,03 A
Auslösecharakteristik:	A B
Produktgruppe:	Kombination FI-Schalter/Leitungsschutzschalter
Bemessungsstrom:	20 A

Technische Daten und Merkmale zu ABB Stotz S&J DS201A-B20/0,03 FI/LS-Schalter 6kA, 1P+N, Typ A, B 20, 30mA:

Polzahl (gesamt)	2
Anzahl der abgesicherten Pole	1
Bemessungsspannung	240 V
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsstrom	20 A
Bemessungsfehlerstrom	-
Fehlerstrom-Typ	A
Energiebegrenzungsklasse	3
Verlustleistung	5,7 W
Bemessungsabschaltvermögen nach EN 61009	6 kA
Bemessungsabschaltvermögen nach IEC 60947-2	10 kA
Bemessungsschaltvermögen Icn nach EN 61009-1	6 kA
Abschaltcharakteristik	unverzögert
Stoßstromfestigkeit	-
Spannungsart	AC
Frequenz	50/60 Hz
Auslösecharakteristik	B
Mitschaltender Neutralleiter	ja
Mit Verriegelungsvorrichtung	nein
Überspannungskategorie	3
Verschmutzungsgrad	2
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Breite in Teilungseinheiten	2
Einbautiefe	69 mm
Unterputzmontage	nein
Fehlauslöseschutz	nein
Schutzart (IP)	IP20
Anschließbarer Leiterquerschnitt eindrähtig	-
Anschließbarer Leiterquerschnitt mehrdrähtig	-
