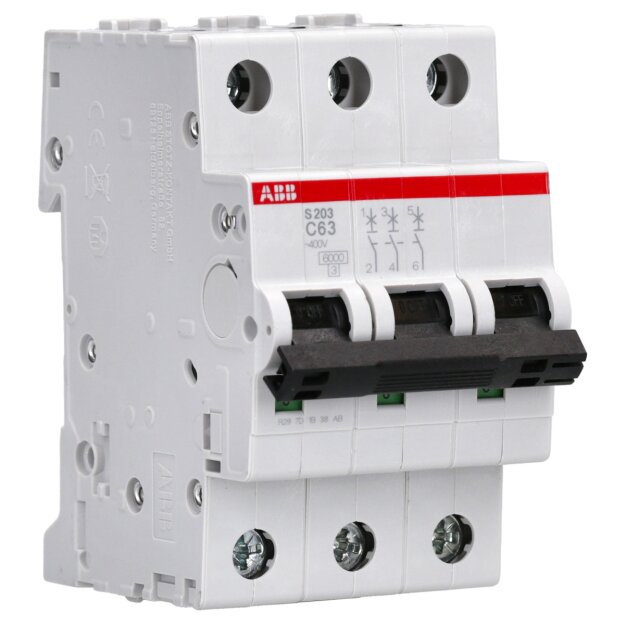

ABB S203-C63 Sicherungsautomat S200-3P 63 A-C 2CDS253001R0634
Der ABB S203-C63 (Artikelnummer: 2CDS253001R0634) ist ein dreipoliger Leitungsschutzschalter aus der Serie System pro M compact S200. Er bietet zuverlässigen Schutz vor Überlast und Kurzschluss in dreiphasigen Stromkreisen. Der S203-C63 entspricht den Normen IEC/EN 60898-1 und IEC/EN 60947-2 und ist ideal für den Einsatz in industriellen und gewerblichen Installationen geeignet. Seine kompakte Bauweise ermöglicht eine einfache Montage auf DIN-Hutschienen in Standard-Verteilerschränken.
- Nennstrom: 63 A
- Auslösecharakteristik: Typ C – geeignet für Stromkreise mit mittleren Einschaltströmen, wie z. B. Motoren oder Leuchtstofflampen
- Bemessungsschaltvermögen: 6 kA gemäß IEC/EN 60898-1
- Polzahl: 3-polig
- Bemessungsbetriebsspannung: 400 V AC
Weitere Informationen
| Serie: | S200 |
| Schutzart: | IP20 |
| Produktgruppe: | Leitungsschutzschalter |
| Bemessungsstrom: | 63 A |
Technische Daten und Merkmale zu ABB Stotz S&J Sicherungsautomat S203-C63 (1er):
| Einbautiefe | 69 mm |
| Auslösecharakteristik | C |
| Polzahl (gesamt) | 3 |
| Anzahl der abgesicherten Pole | 3 |
| Bemessungsstrom | 63 A |
| Bemessungsspannung | 400 V |
| Bemessungsisolationsspannung Ui | 440 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | - |
| Spannungsart | AC/DC |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 20 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 10 kA |
| Frequenz | 50 Hz |
| Frequenz | 60 Hz |
| Verlustleistung | 14,4 W |
| Energiebegrenzungsklasse | 3 |
| Unterputzmontage | nein |
| Mitschaltender Neutralleiter | nein |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | ja |
| Breite in Teilungseinheiten | 3 |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur während des Betriebs | -25 °C |
| Umgebungstemperatur während des Betriebs | 55 °C |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 25 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 35 mm² |
| Explosionsgeschützt | nein |
Installation instruction
Herstellerinformation
ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com
⚠ Sicherheitsinformation
Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen
elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
Für weitere Informationen zum Installationshinweis klicke hier.
