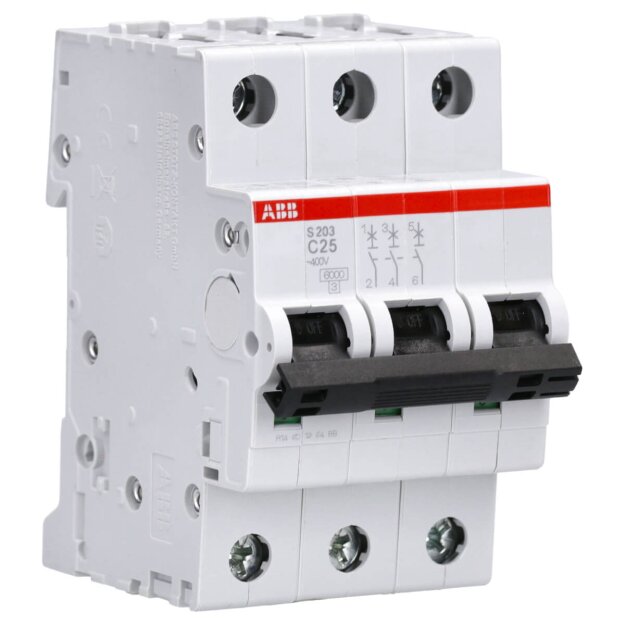

ABB S203-C25 Sicherungsautomat S200-3P 25 A-C 2CDS253001R0254
Der ABB Leitungsschutzschalter S203-C25 ist ein dreipoliger, thermisch-magnetischer Schutzschalter mit einer C-Kennlinie und einem Bemessungsstrom von 25 Ampere. Er schützt elektrische Leitungen zuverlässig vor Überlast und Kurzschluss und eignet sich für Anwendungen in Wohn-, Gewerbe- und Industriegebäuden. Bitte beachten Sie, dass die Installation und der Anschluss dieses Schutzschalters ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen sollten, um die Sicherheit und Funktionalität der elektrischen Anlage zu gewährleisten.
- Auslösecharakteristik C: Löst bei Überströmen im Bereich des 5- bis 10-fachen Nennstroms aus, geeignet für Anwendungen mit moderaten Einschaltströmen.
- Bemessungsstrom: 25 Ampere
- Polzahl: Dreipolig, ideal für den Schutz dreiphasiger Stromkreise.
- Vorhängeschloss mit Schlüsseln: Inklusive Vorhängeschloss mit drei Schlüsseln für kontrollierten Zugriff.
- Montage und Anschlüsse: Einfache Installation auf DIN-Schienen; patentierte Twin-Anschlussklemmen mit gefederten Schrauben ermöglichen den Anschluss von Leitern bis zu 35 mm² Querschnitt und bieten Berührungsschutz gemäß IP20.
Weitere Informationen
| Serie: | S200 |
| Produktgruppe: | Leitungsschutzschalter |
| Bemessungsstrom: | 25 A |
Technische Daten und Merkmale zu ABB Stotz S&J Sicherungsautomat S203-C25 (1er):
| Einbautiefe | 69 mm |
| Auslösecharakteristik | C |
| Polzahl (gesamt) | 3 |
| Anzahl der abgesicherten Pole | 3 |
| Bemessungsstrom | 25 A |
| Bemessungsspannung | 400 V |
| Bemessungsisolationsspannung Ui | 440 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | - |
| Spannungsart | AC/DC |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 20 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 10 kA |
| Frequenz | 50 Hz |
| Frequenz | 60 Hz |
| Verlustleistung | 9,6 W |
| Energiebegrenzungsklasse | 3 |
| Unterputzmontage | nein |
| Mitschaltender Neutralleiter | nein |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | ja |
| Breite in Teilungseinheiten | 3 |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur während des Betriebs | -25 °C |
| Umgebungstemperatur während des Betriebs | 55 °C |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 25 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 35 mm² |
| Explosionsgeschützt | nein |
Installation instruction
Herstellerinformation
ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com
⚠ Sicherheitsinformation
Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen
elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
Für weitere Informationen zum Installationshinweis klicke hier.
