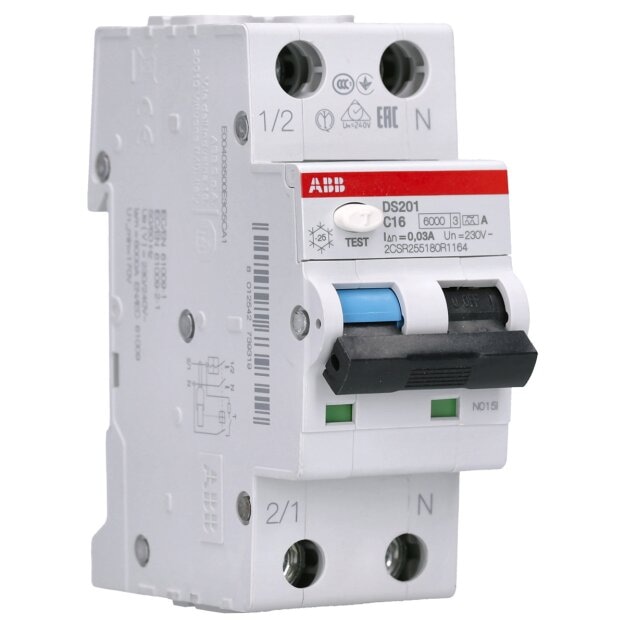

ABB DS201A-C16/0,03 FI/LS-Schalter RCBO 6kA, 1P+N, Typ A, C 16, 30mA 2CSR255180R1164

ABB DS201A-C16/0,03 FI/LS-Schalter RCBO 6kA, 1P+N, Typ A, C 16, 30mA 2CSR255180R1164

Artikelnummer: 2CSR255180R1164 ABB-2CSR255180_8012542739319
Hersteller: ABB
EAN: 8012542739319

UVP: 159,94 €

41,70 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

ABB DS201A-C16/0,03 FI/LS-Schalter RCBO 6kA, 1P+N, Typ A, C 16, 30mA 2CSR255180R1164

Der ABB FI/LS-Schalter DS201 C16 A30 ist ein zweipoliges Schutzgerät (1P+N), das Leitungsschutz und Fehlerstromschutz in einem kompakten Bauteil kombiniert. Mit einem Bemessungsstrom von 16 Ampere und einer C-Auslösecharakteristik schützt er elektrische Leitungen zuverlässig vor Überlast und Kurzschluss. Als Fehlerstromschutzschalter des Typs A erkennt er sowohl sinusförmige Wechselströme als auch pulsierende Gleichfehlerströme, wodurch er umfassenden Schutz für Personen und Anlagen bietet. Der Bemessungsfehlerstrom beträgt 30 Milliampere, was einen erhöhten Schutz vor elektrischem Schlag gewährleistet. Der DS201 C16 A30 entspricht den Normen IEC/EN 61009-1 und IEC/EN 61009-2-1 und ist für den Einsatz in Wohn-, Gewerbe- und Industrieanwendungen geeignet. Bitte beachten Sie, dass die Installation und der Anschluss dieses FI/LS-Schalters ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen sollten, um die Sicherheit und ordnungsgemäße Funktion der elektrischen Anlage zu gewährleisten.

Kombinierter Schutz: Integrierter Leitungsschutz (MCB) und Fehlerstromschutz (RCCB) in einem Gerät.
Bemessungsstrom: 16 Ampere.
Auslösecharakteristik: Typ C, geeignet für Anwendungen mit moderaten Einschaltströmen.
Fehlerstromerkennung: Typ A, erkennt sinusförmige Wechsel- und pulsierende Gleichfehlerströme.
Bemessungsfehlerstrom: 30 Milliampere, bietet erhöhten Schutz vor elektrischem Schlag.

Weitere Informationen

Serie:	DS201
Auslösecharakteristik:	A
Produktgruppe:	Kombination FI-Schalter/Leitungsschutzschalter
Bemessungsstrom:	16 A
Auslösestrom:	0,03 A

Technische Daten und Merkmale zu ABB DS201A-C16/0,03 FI/LS-Schalter 6kA, 1P+N, Typ A, C 16, 30mA:

Polzahl (gesamt)	2
Anzahl der abgesicherten Pole	1
Bemessungsspannung	240 V
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	-
Bemessungsstrom	16 A
Bemessungsfehlerstrom	-
Fehlerstrom-Typ	A
Energiebegrenzungsklasse	3
Verlustleistung	4,5 W
Bemessungsabschaltvermögen nach EN 61009	6 kA
Bemessungsabschaltvermögen nach IEC 60947-2	10 kA
Bemessungsschaltvermögen Icn nach EN 61009-1	-
Abschaltcharakteristik	-
Stoßstromfestigkeit	-
Spannungsart	AC
Frequenz	50/60 Hz
Auslösecharakteristik	C
Mitschaltender Neutralleiter	ja
Mit Verriegelungsvorrichtung	nein
Überspannungskategorie	3
Verschmutzungsgrad	2
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Breite in Teilungseinheiten	2
Einbautiefe	69 mm
Unterputzmontage	nein
Fehlauslöseschutz	nein
Schutzart (IP)	IP20
Anschließbarer Leiterquerschnitt eindrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig	25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	16 mm²
