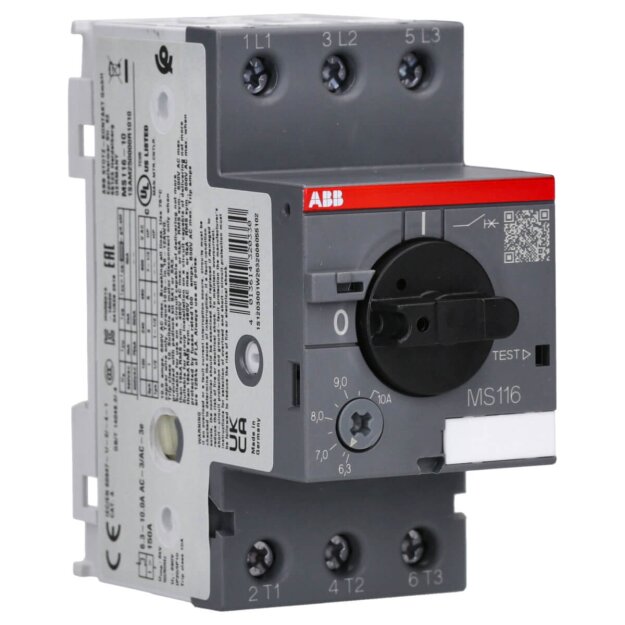

ABB Stotz S&J Motorschutzschalter MS 116-10,0 (1er)
Motorschutzschalter MS116 mit thermischem und elektromagnetischem Schutz steht für die kompakte und wirtschaftliche Baureihe für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/0. Der Drehgriff ist mit Hilfe einer Abschließvorrichtung in 0-Position verriegelbar. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm² bzw 35 mm² erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment.Weitere Informationen
| Serie: | MS116 |
| Polzahl: | 3 |
| Produktgruppe: | Leistungsschalter für Motorschutz |
Technische Daten und Merkmale zu ABB Stotz S&J Motorschutzschalter MS 116-10,0 (1er):
| Überlastauslöser Stromeinstellung | 6,3 A |
| Überlastauslöser Stromeinstellung | 10 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 150 A |
| Mit thermischem Überlastschutz | ja |
| Phasenausfallempfindlich | ja |
| Auslösetechnik | thermomagnetisch |
| Bemessungsbetriebsspannung | 690 V |
| Bemessungsdauerstrom Iu | 10 A |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 4 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
| Verlustleistung | 7,2 W |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung des Betätigungselements | Drehknopf |
| Gerätebauart | Komplettgerät im Gehäuse |
| Mit integriertem Hilfsschalter | nein |
| Mit integriertem Unterspannungsauslöser | nein |
| Polzahl | 3 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 75 kA |
| Schutzart (IP) | IP20 |
| Höhe | 90 mm |
| Breite | 45 mm |
| Tiefe | 85,6 mm |
Installation instruction
Installation instruction
Herstellerinformation
ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com
⚠ Sicherheitsinformation
Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen
elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
Für weitere Informationen zum Installationshinweis klicke hier.
