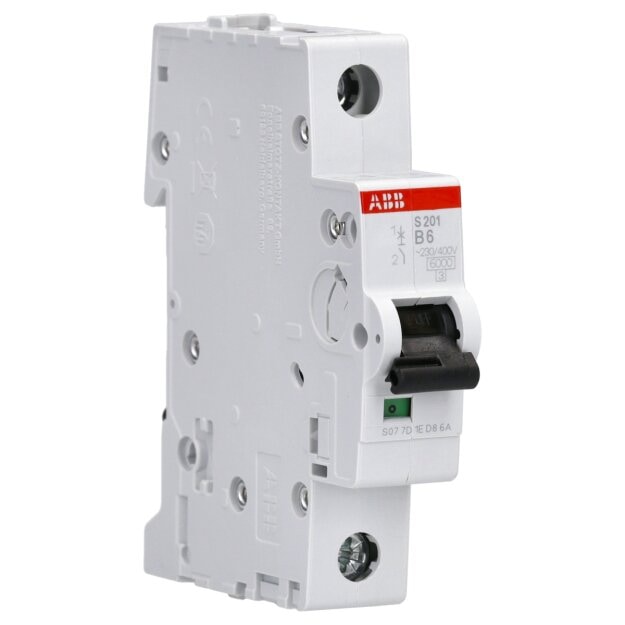

ABB S201-B6 Sicherungsautomat S200-1P 6 A-B B-Charakteristik 2CDS251001R0065

ABB S201-B6 Sicherungsautomat S200-1P 6 A-B B-Charakteristik 2CDS251001R0065

Artikelnummer: 2CDS251001R0065 ABB-2CDS251001_4016779464901
Hersteller: ABB
EAN: 4016779464901

UVP: 22,24 €

3,75 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

ABB S201-B6 Sicherungsautomat S200-1P 6 A-B B-Charakteristik 2CDS251001R0065

Der ABB Leitungsschutzschalter S201-B6 (Artikelnummer: 2CDS251001R0065) aus der System pro M compact S200-Serie ist ein einpoliger Sicherungsautomat mit einem Nennstrom von 6 A und B-Charakteristik. Er bietet zuverlässigen Schutz vor Überlast und Kurzschluss in einphasigen Stromkreisen. Der S201-B6 entspricht den Normen DIN VDE 0100-430 und DIN VDE 0100-530 sowie den Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1. Er ist die ideale Wahl für Installationen, bei denen ein zuverlässiger Schutz und eine hohe Qualität gefordert sind.

Einpolige Ausführung (1P): Schützt eine Phase und eignet sich ideal für Anwendungen in einphasigen Stromnetzen.
Nennstrom von 6 A mit B-Charakteristik: Geeignet für Stromkreise mit niedrigen Einschaltströmen, wie z.B. Beleuchtungsanlagen oder Haushaltsgeräte.
Bemessungsschaltvermögen von 6 kA gemäß EN 60898-1: Hohe Schaltleistung für den sicheren Schutz bei Kurzschlussströmen bis zu 6.000 A.
Bemessungsbetriebsspannung 230 V AC: Ausgelegt für den Einsatz in einphasigen Wechselstromsystemen mit einer Spannung von bis zu 230 Volt.
Kompakte Bauweise für einfache Installation: Dank seiner schlanken Bauform lässt sich der S201-B6 problemlos in Standard-Verteilerschränke auf DIN-Hutschienen montieren, was eine einfache Integration in bestehende Systeme ermöglicht.

Weitere Informationen

Serie:	S200
Produktgruppe:	Leitungsschutzschalter
Bemessungsstrom:	6 A

Technische Daten und Merkmale zu ABB Stotz S&J Sicherungsautomat S201-B6 (1er):

Einbautiefe	69 mm
Auslösecharakteristik	B
Polzahl (gesamt)	1
Anzahl der abgesicherten Pole	1
Bemessungsstrom	6 A
Bemessungsspannung	230 V
Bemessungsisolationsspannung Ui	440 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	6 kA
Spannungsart	AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	10 kA
Frequenz	50 Hz
Frequenz	60 Hz
Verlustleistung	2 W
Energiebegrenzungsklasse	3
Unterputzmontage	nein
Mitschaltender Neutralleiter	nein
Überspannungskategorie	3
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	1
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig	35 mm²
Explosionsgeschützt	nein
