360° Ansicht

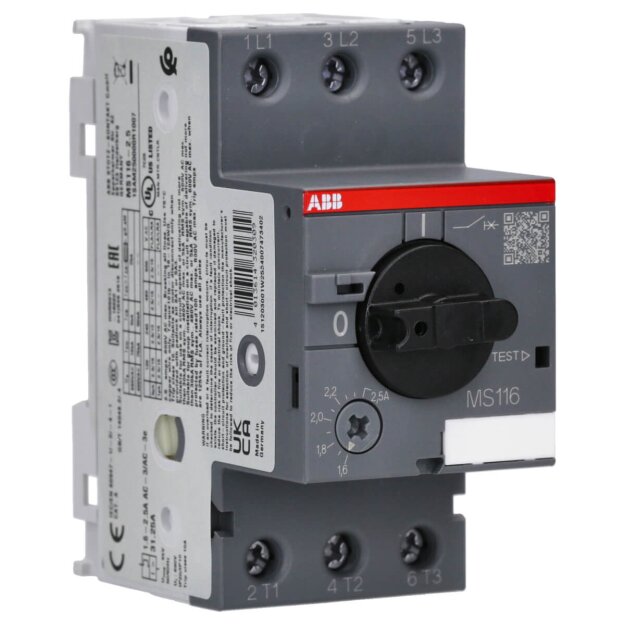

ABB Stotz S&J Motorschutzschalter MS 116-2,5 (1er)

ABB Stotz S&J Motorschutzschalter MS 116-2,5 (1er)

ABB Stotz S&J Motorschutzschalter MS 116-2,5 (1er)

ABB Stotz S&J Motorschutzschalter MS 116-2,5 (1er)

ABB Stotz S&J Motorschutzschalter MS 116-2,5 (1er)

ABB

ABB Stotz S&J Motorschutzschalter MS 116-2,5 (1er)

Artikelnummer: 1SAM250000R1007 ABB-1SAM250000_4013614320309
Hersteller: ABB
EAN: 4013614320309

MS116-2.5

UVP: 112,45 €

26,27 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

ABB Stotz S&J Motorschutzschalter MS 116-2,5 (1er)

Motorschutzschalter MS116 mit thermischem und elektromagnetischem Schutz steht für die kompakte und wirtschaftliche Baureihe für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/0. Der Drehgriff ist mit Hilfe einer Abschließvorrichtung in 0-Position verriegelbar. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm² bzw 35 mm² erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment.

Weitere Informationen

Serie:	MS116
Polzahl:	3
Produktgruppe:	Leistungsschalter für Motorschutz

Technische Daten und Merkmale zu ABB Stotz S&J Motorschutzschalter MS 116-2,5 (1er):

Überlastauslöser Stromeinstellung	1,6 A
Überlastauslöser Stromeinstellung	2,5 A
Einstellbereich des unverzögerten Kurzschlussauslösers	31,3 A
Mit thermischem Überlastschutz	ja
Phasenausfallempfindlich	ja
Auslösetechnik	thermomagnetisch
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	2,5 A
Bemessungsbetriebsleistung bei AC-3, 230 V	0,75 kW
Bemessungsbetriebsleistung bei AC-3, 400 V	0,75 kW
Verlustleistung	5,4 W
Anschlussart Hauptstromkreis	Schraubanschluss
Ausführung des Betätigungselements	Drehknopf
Gerätebauart	Komplettgerät im Gehäuse
Mit integriertem Hilfsschalter	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	75 kA
Schutzart (IP)	IP20
Höhe	90 mm
Breite	45 mm
Tiefe	85,6 mm

Installation instruction

PDF

Installation instruction

Installation instruction

PDF

Installation instruction

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
