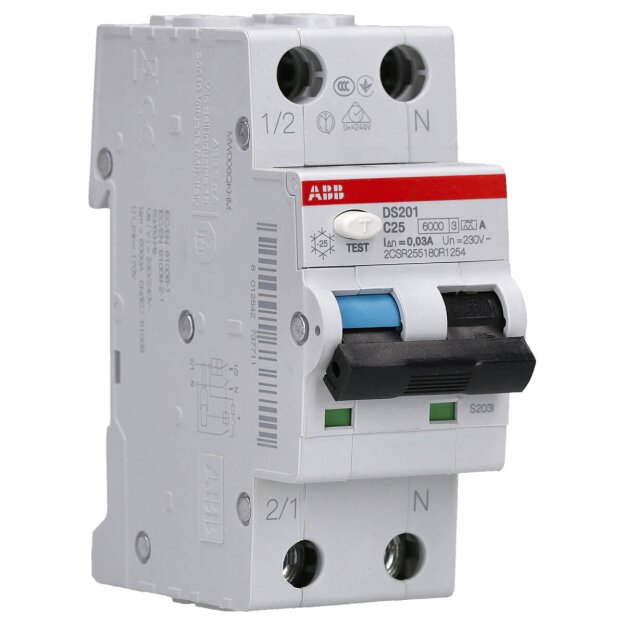

ABB Stotz S&J DS201A-C25/0,03 FI/LS-Schalter 6kA, 1P+N, Typ A, C 25, 30mA

ABB Stotz S&J DS201A-C25/0,03 FI/LS-Schalter 6kA, 1P+N, Typ A, C 25, 30mA

Artikelnummer: 2CSR255180R1254 ABB-2CSR255180R1254_8012542737711
Hersteller: ABB
EAN: 8012542737711

DS201A-C25/0,03

UVP: 182,43 €

106,51 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

ABB Stotz S&J DS201A-C25/0,03 FI/LS-Schalter 6kA, 1P+N, Typ A, C 25, 30mA

FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit IΔn ≤ 30 mA) und Brandschutz (mit IΔn ≤ 300 mA). Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21). Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS201 fit für den weltweiten Einsatz. Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA. RCBO DS201 A Typ A ist 1-polig geschützt (LS), 2-polig schaltend.

Weitere Informationen

Serie:	DS201
Schutzart:	IP20
Auslösestrom:	0,03 A
Auslösecharakteristik:	A C
Produktgruppe:	Kombination FI-Schalter/Leitungsschutzschalter
Bemessungsstrom:	25 A

Technische Daten und Merkmale zu ABB Stotz S&J DS201A-C25/0,03 FI/LS-Schalter 6kA, 1P+N, Typ A, C 25, 30mA:

Polzahl (gesamt)	2
Anzahl der abgesicherten Pole	1
Bemessungsspannung	240 V
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsstrom	25 A
Bemessungsfehlerstrom	-
Fehlerstrom-Typ	A
Energiebegrenzungsklasse	3
Verlustleistung	8,1 W
Bemessungsabschaltvermögen nach EN 61009	6 kA
Bemessungsabschaltvermögen nach IEC 60947-2	10 kA
Bemessungsschaltvermögen Icn nach EN 61009-1	6 kA
Abschaltcharakteristik	unverzögert
Stoßstromfestigkeit	-
Spannungsart	AC
Frequenz	50/60 Hz
Auslösecharakteristik	C
Mitschaltender Neutralleiter	ja
Mit Verriegelungsvorrichtung	nein
Überspannungskategorie	3
Verschmutzungsgrad	2
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Breite in Teilungseinheiten	2
Einbautiefe	69 mm
Unterputzmontage	nein
Fehlauslöseschutz	nein
Schutzart (IP)	IP20
Anschließbarer Leiterquerschnitt eindrähtig	-
Anschließbarer Leiterquerschnitt mehrdrähtig	-
