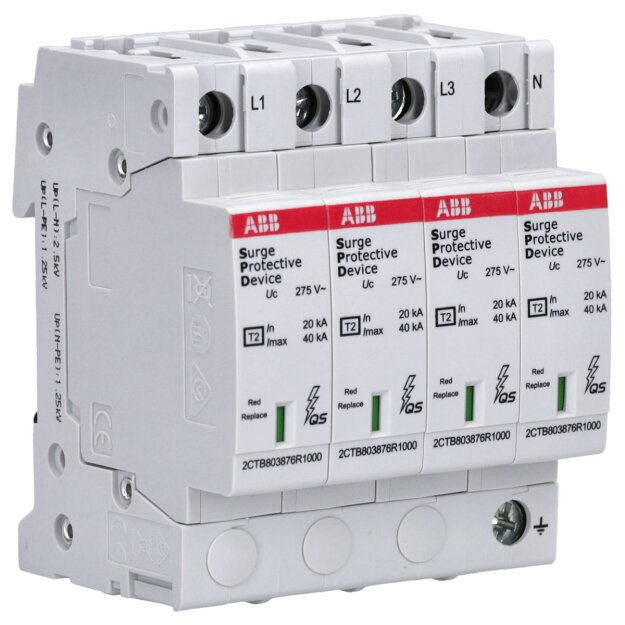

ABB OVR T2 4L 40-275 P QS SPD Typ 2 für 230/400V TN-S 4P, Imax 40kA, In 20kA, Up 1,25kV 2CTB803873R5600

ABB OVR T2 4L 40-275 P QS SPD Typ 2 für 230/400V TN-S 4P, Imax 40kA, In 20kA, Up 1,25kV 2CTB803873R5600

Artikelnummer: 2CTB803873R5600 ABB-2CTB803873_3660308520548
Hersteller: ABB
EAN: 3660308520548

UVP: 397,34 €

94,50 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

ABB OVR T2 4L 40-275 P QS SPD Typ 2 für 230/400V TN-S 4P, Imax 40kA, In 20kA, Up 1,25kV 2CTB803873R5600

Der ABB OVR T2 4L 40–275 P QS ist ein leistungsstarker, vierpoliger Typ‑2-Überspannungsableiter (SPD) im Plug‑in-Format, speziell für TN‑S-Netzsysteme (230/400 V AC) entwickelt. Dank seiner hohen Kapazität von 40 kA Impulsstrom (8/20 µs) und 160 kA Gesamtableitung schützt er umfassend gegen Spannungsimpulse, z.B. durch Blitzeinschläge oder Schaltvorgänge. Der effektive Schutzpegel von nur 1,25 kV (L–PE/N–PE) sichert empfindliche Elektronik optimal ab. In Verbindung mit dem integrierten QuickSafe®-Thermomanagement und mechanischer Zustandsanzeige bietet das Gerät zuverlässige Sicherheit und einfache Handhabung. Die robuste Bauform (71 × 58 × 88 mm, 0,48 kg), Betriebsspanne von –40 °C bis +80 °C sowie umfassende IEC/EN-Zertifizierungen machen es ideal für den Einsatz in Unterverteilungen, PV-Anlagen, Rechenzentren und Industrieanlagen.

Typ 2, 4‑polig für TN‑S-Netze – vollständiger Überspannungsschutz für Phase-Phase und Phase-Erde bei 230/400 V AC
40 kA Impulsstrom / 160 kA Gesamtstrom – hohe Belastbarkeit bei transienten Spannungsspitzen
Niedriger Schutzpegel (Up = 1,25 kV) – geringe Restspannung zum Schutz sensibler Baugruppen
QuickSafe®-Thermomanagement + Anzeige – automatische Freigabe bei Fehlern, visuelle Rückmeldung über Modulleuchte
Plug-in DIN-Schienenmontage, −40…+80 °C, IP20 – platzsparend, stabil, zertifiziert nach IEC 61643‑11/EN 61643‑11

Weitere Informationen

Serie:	T2
Schutzart:	IP20

Technische Daten und Merkmale zu ABB Stotz S&J Überspannungsschutz Typ2 OVRT24L40-275PQ (1er):

Netzform DC	nein
Netzform IT	nein
Netzform TN	ja
Netzform TN-C	nein
Netzform TN-C-S	ja
Netzform TN-S	ja
Netzform TT	nein
Netzform sonstige	nein
Anzahl der Leiter (ohne Erde)	4
Nennableitstoßstrom (8/20)	20 kA
Max. Ableitstoßstrom (8/20)	20 kA
Nennspannung AC	230 V
Nennspannung DC	-
Höchste Dauerspannung AC	275 V
Höchste Dauerspannung DC	350 V
Max. PV-Spannung	-
Schutzpegel	1,1 kV
Schutzpegel L-N	1,1 kV
Schutzpegel N-PE	1,25 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)	125 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)	125 A
Kurzschlussfestigkeit (Isccr)	100 kA
Integrierter Kurzschlussschutz	nein
Integrierter Kurzschlussschutz selektiv zur Sicherung gG	-
Integrierte Vorsicherung	nein
Leckstromfrei	nein
Montageart	sonstige
Baugröße	4 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	25 mm²
Max. Leiterquerschnitt flexibel (feindrähtig)	16 mm²
Mit Fernmeldekontakt	nein
Signalisierung am Gerät	optisch
Prüfklasse Typ 2	ja
Schutzart (IP)	IP20
