ABB DS203NCA-B16/0,03 FI/LS-Schalter RCBO 6kA, 3P+N, Typ A, B 16, 30mA 6kA IEC/EN 61009, 10kA IEC/EN 60947-2 2CSR256140R1165

ABB DS203NCA-B16/0,03 FI/LS-Schalter RCBO 6kA, 3P+N, Typ A, B 16, 30mA 6kA IEC/EN 61009, 10kA IEC/EN 60947-2 2CSR256140R1165

Artikelnummer: 2CSR256140R1165 ABB-2CSR256140R1165_8012542077923
Hersteller: ABB
EAN: 8012542077923

ABB DS203NCA-B16/0,03 FI/LS-Schalter

UVP: 262,39 €

117,50 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

ABB DS203NCA-B16/0,03 FI/LS-Schalter RCBO 6kA, 3P+N, Typ A, B 16, 30mA 6kA IEC/EN 61009, 10kA IEC/EN 60947-2 2CSR256140R1165

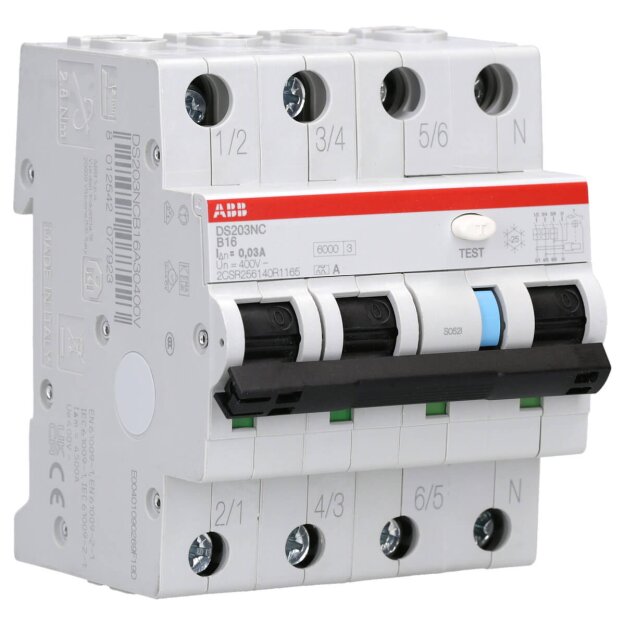

Der ABB DS203NC B16 A30 (Artikelnummer: 2CSR256140R1165) ist ein vierpoliger FI/LS-Kombinationsschalter (RCBO), der Leitungsschutz und Fehlerstromschutz in einem Gerät vereint. Mit einem Nennstrom von 16 A, B-Charakteristik und einer Fehlerstrom-Auslöseschwelle von 30 mA (Typ A) bietet er umfassenden Schutz für Personen und Anlagen. Die kompakte Bauweise ermöglicht eine platzsparende Montage auf DIN-Hutschienen, wodurch er sich ideal für den Einsatz in Wohn-, Gewerbe- und Industrieinstallationen eignet.

Kombinierter Leitungsschutz und Fehlerstromschutz: Der DS203NC B16 A30 vereint die Funktionen eines Leitungsschutzschalters und eines Fehlerstromschutzschalters in einem Gerät, was Platz spart und die Installation vereinfacht.
Vierpolige Ausführung mit 16 A Nennstrom (Typ B): Geeignet für die Absicherung von dreiphasigen Stromkreisen in Wohn-, Gewerbe- und Industriegebäuden, bietet der Schalter zuverlässigen Schutz für alle aktiven Leiter.
Fehlerstromschutz Typ A mit 30 mA Auslöseschwelle: Erkennt sowohl sinusförmige Wechsel- als auch pulsierende Gleichfehlerströme und unterbricht die Stromzufuhr im Fehlerfall, was einen zentralen Schutzmechanismus in elektrischen Installationen darstellt.
Hohe Schaltleistung: Der Schalter verfügt über ein Bemessungsschaltvermögen von 6 kA gemäß IEC/EN 61009-1 und ein Bemessungsgrenzkurzschlussausschaltvermögen von 10 kA gemäß IEC/EN 60947-2, was eine hohe Zuverlässigkeit im Betrieb gewährleistet
Kompakte Bauform für DIN-Hutschienenmontage: Mit einer Breite von nur 4 Teilungseinheiten lässt sich der Schalter platzsparend in Standard-Verteilerschränken installieren, was eine flexible Integration in bestehende Systeme ermöglicht.

Weitere Informationen

Serie:	DS203NC
Schutzart:	IP2X
Auslösestrom:	0,03 A
Auslösecharakteristik:	A B
Bemessungsstrom:	16 A

Technische Daten und Merkmale zu ABB FI/LS-Schalter DS203NCA-B16/0,03 3polig:

Polzahl (gesamt)	4
Anzahl der abgesicherten Pole	3
Bemessungsspannung	415 V
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsstrom	16 A
Bemessungsfehlerstrom	-
Fehlerstrom-Typ	A
Energiebegrenzungsklasse	3
Verlustleistung	10 W
Bemessungsabschaltvermögen nach EN 61009	6 kA
Bemessungsabschaltvermögen nach IEC 60947-2	10 kA
Bemessungsschaltvermögen Icn nach EN 61009-1	6 kA
Abschaltcharakteristik	unverzögert
Stoßstromfestigkeit	-
Spannungsart	AC
Frequenz	50/60 Hz
Auslösecharakteristik	B
Mitschaltender Neutralleiter	ja
Mit Verriegelungsvorrichtung	ja
Überspannungskategorie	3
Verschmutzungsgrad	2
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Breite in Teilungseinheiten	4
Einbautiefe	69 mm
Unterputzmontage	nein
Fehlauslöseschutz	nein
Schutzart (IP)	IP2X
Anschließbarer Leiterquerschnitt eindrähtig	25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	1 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25 mm²
