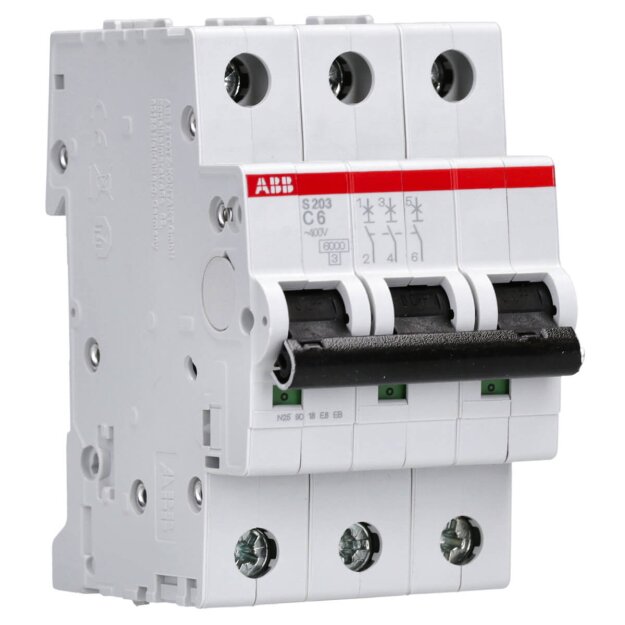

ABB S203-C6 Sicherungsautomat - S200-3P - 6 A - C(AC) 6 kA 2CDS253001R0064

ABB S203-C6 Sicherungsautomat - S200-3P - 6 A - C(AC) 6 kA 2CDS253001R0064

Artikelnummer: 2CDS253001R0064 ABB-2CDS253001_4016779467506
Hersteller: ABB
EAN: 4016779467506

UVP: 185,64 €

19,90 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

ABB S203-C6 Sicherungsautomat - S200-3P - 6 A - C(AC) 6 kA 2CDS253001R0064

Der ABB S203‑C6 ist ein kompakter dreipoliger Leitungsschutzschalter (MCB) aus der System pro M compact S200-Serie mit Kennlinie C bei 6 A Nennstrom. Er schützt zuverlässig vor Überlast und Kurzschluss dank thermisch-magnetischer Auslösung – thermisch für Überlast, magnetisch für Kurzschluss. Der Schalter bietet eine hohe Kurzschlussfestigkeit von 6 kA bei 230/400 V AC (bis zu 20 kA bei 133 V), ist stoßspannungsfest bis 4 kV (bzw. 6,2 kV am Meeresspiegel) und entspricht den internationalen Normen IEC/EN 60898‑1, IEC/EN 60947‑2 sowie UL 1077/CSA. Er vereint platzsparende Bauweise (3 TE / 52,5 mm breit), Schraubklemmen und Druckplatten-Anschlusstechnik mit optischer Schaltstellung (rot/grün). Der S203‑C6 ist zudem umweltfreundlich (etwa 88 % recyclingfähig nach EN 45555) und modulkompatibel, unterstützt z.B. das Anbringen eines Hilfskontakts auf der Unterseite für zusätzlichen Status‑Feedback

3‑polig, 6 A, Kennlinie C: ideal für allgemeine Stromkreise mit moderaten Einschaltströmen
Kurzschlussfestigkeit bis 6 kA (~20 kA bei 133 V): für sichere Abschaltung bei Störungen
Hohe Spannungsfestigkeit: U₁ 440 V, U_imp 4 kV (6,2 kV am Meeresspiegel) – robustes Schutzniveau
Modulare Bauform (3 TE / 52,5 mm): DIN-Hutschienenmontage, Schraubanschlüsse, Druckplatte, optische Schaltzustandsanzeige
Umweltbewusst & zukunftsfähig: Recycle-quote ≈ 87,8%, bottom-montierbarer Hilfskontakt möglich

Weitere Informationen

Serie:	S200
Schutzart:	IP20
Auslösecharakteristik:	C
Produktgruppe:	Leitungsschutzschalter
Bemessungsstrom:	6 A

Technische Daten und Merkmale zu ABB Stotz S&J Sicherungsautomat S203-C6 (1er):

Einbautiefe	69 mm
Auslösecharakteristik	C
Polzahl (gesamt)	3
Anzahl der abgesicherten Pole	3
Bemessungsstrom	6 A
Bemessungsspannung	400 V
Bemessungsisolationsspannung Ui	440 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	-
Spannungsart	AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	20 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	10 kA
Frequenz	50 Hz
Frequenz	60 Hz
Verlustleistung	6 W
Energiebegrenzungsklasse	3
Unterputzmontage	nein
Mitschaltender Neutralleiter	nein
Überspannungskategorie	3
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	3
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig	35 mm²
Explosionsgeschützt	nein

Installation instruction

Installation instruction

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
