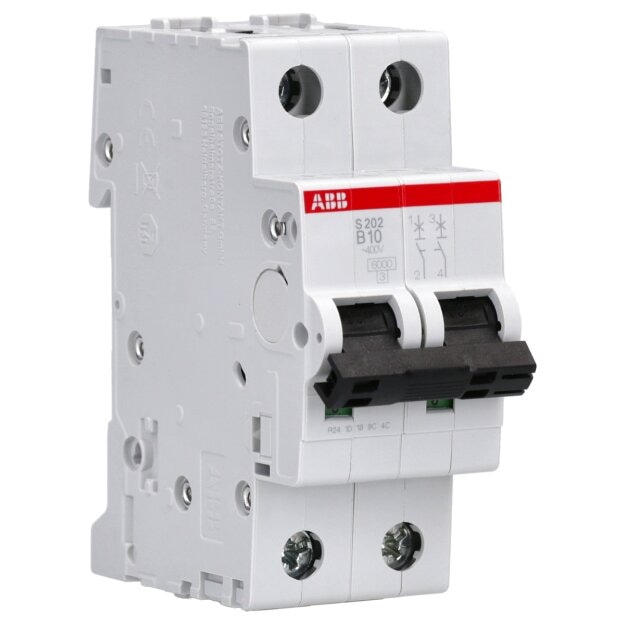

ABB S202-B10 Sicherungsautomat S200-2P 10 A-B 2CDS252001R0105

ABB S202-B10 Sicherungsautomat S200-2P 10 A-B 2CDS252001R0105

Artikelnummer: 2CDS252001R0105 ABB-2CDS252001_4016779466608
Hersteller: ABB
EAN: 4016779466608

UVP: 76,75 €

11,95 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

weitere Artikel sind im Zulauf

ABB S202-B10 Sicherungsautomat S200-2P 10 A-B 2CDS252001R0105

Der ABB S202-B10 ist ein zweipoliger Leitungsschutzschalter aus der System pro M Bitte beachten Sie, dass die Installation und der Anschluss dieses Leitungsschutzschalters ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen sollten, um die Sicherheit und ordnungsgemäße Funktion der elektrischen Anlage zu gewährleisten. compact S200 Serie, entwickelt zum Schutz elektrischer Leitungen vor Überlast und Kurzschluss.

Nennstrom und Auslösecharakteristik: Dieser Schalter ist für einen Nennstrom von 10 A ausgelegt und besitzt eine B-Charakteristik, die eine Auslösung bei 3- bis 5-fachem Nennstrom ermöglicht. Dies macht ihn besonders geeignet für Anwendungen mit geringen Einschaltströmen, wie beispielsweise Beleuchtungskreise oder Steckdosen in Wohngebäuden.
Bemessungsspannung und Schaltvermögen: Der S202-B10 ist für eine Bemessungsspannung von 400 V AC ausgelegt und verfügt über ein Schaltvermögen von bis zu 6 kA, was ihn für den Einsatz in typischen Niederspannungsnetzen qualifiziert.
Trennmechanismen: Der Leitungsschutzschalter kombiniert einen thermischen Auslöser für den Überlastschutz mit einem elektromagnetischen Auslöser für den Kurzschlussschutz, um umfassenden Schutz zu gewährleisten.
Montage und Anschluss: Die Montage erfolgt auf einer standardisierten DIN-Hutschiene (TH35). Der Schalter verfügt über Schraubklemmen, die eine einfache Verdrahtung ermöglichen und Leiterquerschnitte von 0,75 mm² bis 35 mm² aufnehmen können.
Normenkonformität und Schutzart: Der S202-B10 entspricht den Normen IEC/EN 60898-1 und IEC/EN 60947-2 und bietet eine Schutzart von IP20, was einen grundlegenden Schutz gegen feste Fremdkörper gewährleistet.

Weitere Informationen

Serie:	S200
Schutzart:	IP20
Auslösecharakteristik:	B
Produktgruppe:	Leitungsschutzschalter
Bemessungsstrom:	10 A

Technische Daten und Merkmale zu ABB Stotz S&J Sicherungsautomat S202-B10 (1er):

Einbautiefe	69 mm
Auslösecharakteristik	B
Polzahl (gesamt)	2
Anzahl der abgesicherten Pole	2
Bemessungsstrom	10 A
Bemessungsspannung	400 V
Bemessungsisolationsspannung Ui	440 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	-
Spannungsart	AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	20 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	10 kA
Frequenz	50 Hz
Frequenz	60 Hz
Verlustleistung	4,2 W
Energiebegrenzungsklasse	3
Unterputzmontage	nein
Mitschaltender Neutralleiter	nein
Überspannungskategorie	3
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	2
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig	35 mm²
Explosionsgeschützt	nein

Installation instruction

Installation instruction

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
