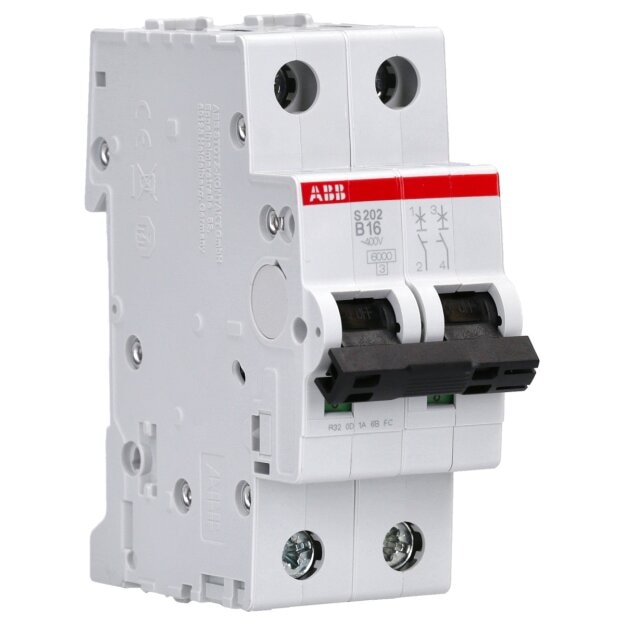

ABB S202-B16 Sicherungsautomat S200-2P 16 A-B 2CDS252001R0165

ABB S202-B16 Sicherungsautomat S200-2P 16 A-B 2CDS252001R0165

Artikelnummer: 2CDS252001R0165 ABB-2CDS252001_4016779466905
Hersteller: ABB
EAN: 4016779466905

UVP: 69,97 €

11,50 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

ABB S202-B16 Sicherungsautomat S200-2P 16 A-B 2CDS252001R0165

Der ABB S202-B16 ist ein zweipoliger Leitungsschutzschalter aus der System pro M compact S200 Serie, konzipiert zum Schutz elektrischer Leitungen vor Überlast und Kurzschluss. Bitte beachten Sie, dass die Installation und der Anschluss dieses Leitungsschutzschalters ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen sollten, um die Sicherheit und ordnungsgemäße Funktion der elektrischen Anlage zu gewährleisten.

Nennstrom und Auslösecharakteristik: Dieser Schalter ist für einen Nennstrom von 16 A ausgelegt und besitzt eine B-Charakteristik, die eine Auslösung bei 3- bis 5-fachem Nennstrom ermöglicht. Dies macht ihn besonders geeignet für Anwendungen mit geringen Einschaltströmen, wie beispielsweise Beleuchtungskreise oder Steckdosen in Wohngebäuden.
Bemessungsspannung und Schaltvermögen: Der S202-B16 ist für eine Bemessungsspannung von 230/400 V AC ausgelegt und verfügt über ein Schaltvermögen von bis zu 6 kA, was ihn für den Einsatz in typischen Niederspannungsnetzen qualifiziert.
Trennmechanismen: Der Leitungsschutzschalter kombiniert einen thermischen Auslöser für den Überlastschutz mit einem elektromagnetischen Auslöser für den Kurzschlussschutz, um umfassenden Schutz zu gewährleisten.
Montage und Anschluss: Die Montage erfolgt auf einer standardisierten DIN-Hutschiene (TH35). Der Schalter verfügt über Schraubklemmen, die eine einfache Verdrahtung ermöglichen und Leiterquerschnitte von 0,75 mm² bis 35 mm² aufnehmen können.
Normenkonformität und Schutzart: Der S202-B16 entspricht den Normen IEC/EN 60898-1 und IEC/EN 60947-2 und bietet eine Schutzart von IP20, was einen grundlegenden Schutz gegen feste Fremdkörper gewährleistet.

Weitere Informationen

Serie:	S200
Produktgruppe:	Leitungsschutzschalter
Bemessungsstrom:	16 A

Technische Daten und Merkmale zu ABB Stotz S&J Sicherungsautomat S202-B16 (1er):

Einbautiefe	69 mm
Auslösecharakteristik	B
Polzahl (gesamt)	2
Anzahl der abgesicherten Pole	2
Bemessungsstrom	16 A
Bemessungsspannung	400 V
Bemessungsisolationsspannung Ui	440 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	-
Spannungsart	AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	20 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	10 kA
Frequenz	50 Hz
Frequenz	60 Hz
Verlustleistung	5 W
Energiebegrenzungsklasse	3
Unterputzmontage	nein
Mitschaltender Neutralleiter	nein
Überspannungskategorie	3
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	2
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig	35 mm²
Explosionsgeschützt	nein

Installation instruction

Installation instruction

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
