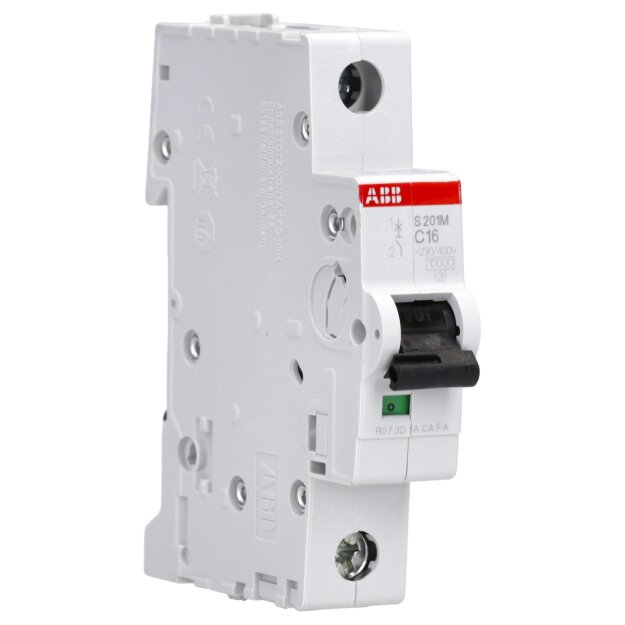

ABB S201M-C16 Sicherungsautomat S200M - 1P 16 A-C 2CDS271001R0164

ABB S201M-C16 Sicherungsautomat S200M - 1P 16 A-C 2CDS271001R0164

Artikelnummer: 2CDS271001R0164 ABB-2CDS271001_4016779550000
Hersteller: ABB
EAN: 4016779550000

UVP: 59,23 €

12,70 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

ABB S201M-C16 Sicherungsautomat S200M - 1P 16 A-C 2CDS271001R0164

Der ABB S201M-C16 (Artikelnummer: 2CDS271001R0164) ist ein einpoliger Leitungsschutzschalter aus der System pro M compact S200M-Serie, entwickelt zum Schutz elektrischer Leitungen vor Überlast und Kurzschluss. Bitte beachten Sie, dass die Installation und der Anschluss dieses Leitungsschutzschalters ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen sollten, um die Sicherheit und ordnungsgemäße Funktion der elektrischen Anlage zu gewährleisten.

Nennstrom und Auslösecharakteristik: Dieser Schalter ist für einen Nennstrom von 16 A ausgelegt und besitzt eine C-Charakteristik, die eine Auslösung bei 5- bis 10-fachem Nennstrom ermöglicht. Dies macht ihn besonders geeignet für Anwendungen mit moderaten Einschaltströmen, wie beispielsweise Beleuchtungskreise oder Steckdosen in Wohn- und Gewerbegebäuden.
Trennmechanismen: Der Leitungsschutzschalter kombiniert einen verzögerten thermischen Auslöser für den Überlastschutz mit einem elektromagnetischen Auslöser für den Kurzschlussschutz, um umfassenden Schutz zu gewährleisten.
Montage und Anschluss: Die Montage erfolgt auf einer standardisierten DIN-Hutschiene. Der Schalter verfügt über patentierte Doppelanschlüsse mit Schraubklemmen, die eine einfache Verdrahtung ermöglichen und Leiterquerschnitte von 0,75 mm² bis 25 mm² aufnehmen können.
Normenkonformität und Schutzart: Der S201M-C16 entspricht den Normen IEC/EN 60898-1 und IEC/EN 60947-2 und bietet eine Schutzart von IP20, was einen grundlegenden Schutz gegen feste Fremdkörper gewährleistet.

Weitere Informationen

Serie:	S200M
Produktgruppe:	Leitungsschutzschalter
Bemessungsstrom:	16 A

Technische Daten und Merkmale zu ABB Stotz S&J Sicherungsautomat S201M-C16 (1er):

Einbautiefe	69 mm
Auslösecharakteristik	C
Polzahl (gesamt)	1
Anzahl der abgesicherten Pole	1
Bemessungsstrom	16 A
Bemessungsspannung	230 V
Bemessungsisolationsspannung Ui	440 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	10 kA
Spannungsart	AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	15 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	15 kA
Frequenz	50 Hz
Frequenz	60 Hz
Verlustleistung	2,5 W
Energiebegrenzungsklasse	3
Unterputzmontage	nein
Mitschaltender Neutralleiter	nein
Überspannungskategorie	3
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	1
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig	35 mm²
Explosionsgeschützt	nein
