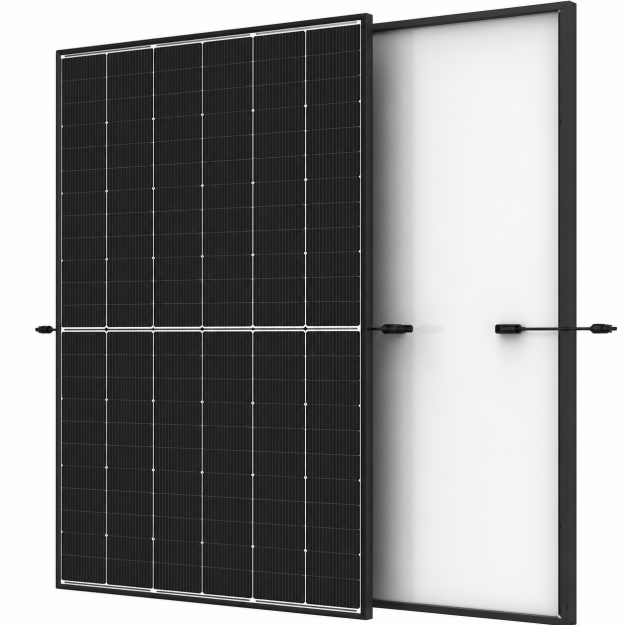

Trina Solar Vertex S+ TSM-465NEG9R.28 465 W Black Frame Glas-Glas Photovoltaikmodul
Das Trina Solar Vertex S+ TSM-465NEG9R.28 ist ein leistungsstarkes monokristallines Glas-Glas-Photovoltaikmodul mit einer Nennleistung von 465 Wp. Die moderne N-Type i-TOPCon-Zelltechnologie, High-Density-Zellverbindungen und die Multi-Busbar-Technologie ermöglichen einen hohen Modulwirkungsgrad von 23,3 %. Das Solarmodul eignet sich für private Wohngebäude, Mehrfamilienhäuser sowie gewerbliche Photovoltaikanlagen.
Die robuste Doppelglas-Konstruktion mit jeweils 1,6 mm starkem Front- und Rückglas schützt die Solarzellen zuverlässig vor Feuchtigkeit, mechanischen Belastungen und langfristigen Witterungseinflüssen. Der schwarz eloxierte Aluminiumrahmen sorgt für eine moderne Black-Frame-Optik, während der Temperaturkoeffizient von -0,29 %/°C eine stabile Leistungsabgabe bei erhöhten Modultemperaturen unterstützt.
Technische Merkmale
| Hersteller |
Trina Solar |
| Serie |
Vertex S+ |
| Modell |
TSM-465NEG9R.28 |
| Modultyp |
Monofaziales monokristallines Glas-Glas-Photovoltaikmodul |
| Nennleistung |
465 Wp |
| Leistungstoleranz |
0 bis +5 W |
| Zelltechnologie |
Monokristalline N-Type i-TOPCon-Zellen |
| Zelltechnik |
High-Density-Zellverbindung und Multi-Busbar-Technologie |
| Zellanzahl |
144 Zellen |
| Modulwirkungsgrad |
23,3 % |
| Leerlaufspannung Voc |
54,2 V |
| MPP-Spannung Vmpp |
45,8 V |
| Kurzschlussstrom Isc |
10,85 A |
| MPP-Strom Impp |
10,16 A |
| Maximale Systemspannung |
1.500 V DC |
| Maximale Absicherung |
25 A |
| Betriebstemperatur |
-40 bis +70 °C |
| NOCT |
43 ± 2 °C |
| Temperaturkoeffizient Pmax |
-0,29 %/°C |
| Temperaturkoeffizient Voc |
-0,24 %/°C |
| Temperaturkoeffizient Isc |
+0,04 %/°C |
| Modulaufbau |
Doppelglas mit 1,6 mm Frontglas und 1,6 mm Rückglas |
| Design |
Black Frame mit weißer Modulrückseite |
| Rahmen |
30 mm schwarz eloxierte Aluminiumlegierung |
| Anschlussdose |
IP68, 3 Bypassdioden |
| Kabelquerschnitt |
4 mm² |
| Kabellänge Querformat |
1.100 mm / 1.100 mm |
| Kabellänge Hochformat |
200 mm / 320 mm, optional |
| Steckverbinder |
TS4 Plus, TS4 oder MC4 EVO2, abhängig von der bestellten Ausführung |
| Abmessungen |
1.762 × 1.134 × 30 mm |
| Gewicht |
21,0 kg |
| Testlast Vorderseite |
5.400 Pa |
| Testlast Rückseite |
4.000 Pa |
| Verpackungseinheit |
36 Module pro Karton |
| Produktgarantie |
25 Jahre gemäß Herstellerbedingungen |
| Lineare Leistungsgarantie |
30 Jahre gemäß Herstellerbedingungen |
FAQ zum Trina Solar Vertex S+ TSM-465NEG9R.28
Welche Zelltechnologie verwendet das Trina Solar Vertex S+ 465 W?
Das Modul nutzt monokristalline N-Type i-TOPCon-Zellen mit High-Density-Zellverbindungen und Multi-Busbar-Technologie. Diese Kombination unterstützt einen hohen Wirkungsgrad, geringe Leistungsverluste und eine zuverlässige Stromableitung.
Handelt es sich um ein Glas-Glas-Solarmodul?
Ja. Das Vertex S+ besitzt eine Doppelglas-Konstruktion mit jeweils 1,6 mm starkem Front- und Rückglas. Der Aufbau verbessert den Schutz der Solarzellen vor Feuchtigkeit, mechanischen Belastungen und langfristigen Witterungseinflüssen.
Ist das Modul vollständig schwarz?
Nein. Bei der Black-Frame-Ausführung ist der Aluminiumrahmen schwarz eloxiert. Die Modulrückseite und die Bereiche zwischen den Solarzellen erscheinen weiß. Damit unterscheidet sich diese Ausführung von einem ausdrücklich als Full Black bezeichneten Solarmodul.
Welche elektrischen Werte gelten für die 465-W-Ausführung?
Unter Standard-Testbedingungen besitzt das TSM-465NEG9R.28 eine Leerlaufspannung von 54,2 V, eine MPP-Spannung von 45,8 V, einen Kurzschlussstrom von 10,85 A und einen MPP-Strom von 10,16 A.
Für welche Photovoltaikanlagen eignet sich das Modul?
Das Modul eignet sich für private Wohngebäude, Mehrfamilienhäuser und gewerbliche Dachanlagen, bei denen eine hohe Leistung auf kompakter Modulfläche, ein geringes Modulgewicht und eine langlebige Doppelglas-Konstruktion gefragt sind.
Welche Garantien bietet Trina Solar?
Trina Solar weist für diese Vertex-S+-Baureihe 25 Jahre Produktgarantie und 30 Jahre Leistungsgarantie aus. Im ersten Jahr beträgt die maximale Degradation 1 %, anschließend maximal 0,4 % pro Jahr in den Jahren 2 bis 30. Maßgeblich sind die jeweils gültigen Garantiebedingungen.
