Fronius Reserva 9.5 mit Symo GEN24 6.0 Plus SC und Smart Meter

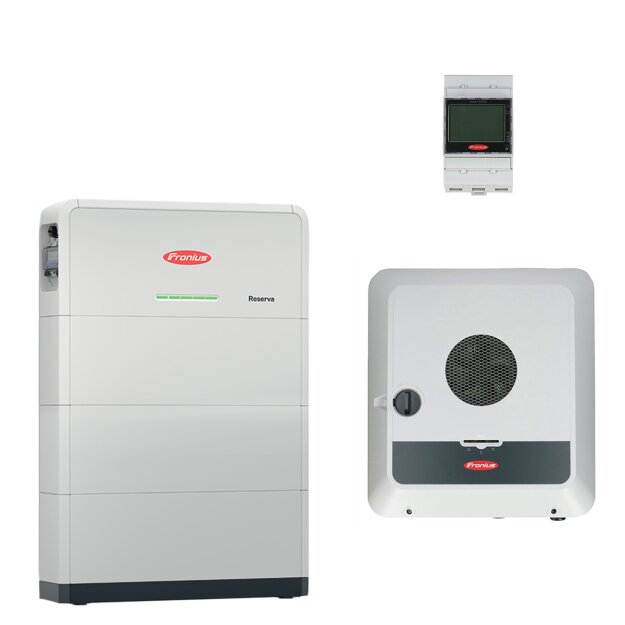

Das Fronius Reserva 9.5 Speicherset kombiniert drei Fronius Reserva Speichermodule mit einer Fronius Reserva BMS + Sockel, dem Fronius Symo GEN24 6.0 Plus SC Hybrid-Wechselrichter und dem Fronius Smart Meter TS 65A-3. Das dreiphasige Hochvolt-Speichersystem stellt 9,47 kWh nutzbare Speicherkapazität bereit und verbindet Batteriespeicher, Hybrid-Wechselrichter und Energieflussmessung in einem aufeinander abgestimmten Fronius System.
Der Fronius Reserva 9.5 besteht in dieser Konfiguration aus drei Speichermodulen sowie der dazugehörigen BMS- und Sockeleinheit. Die nutzbare Kapazität beträgt 9,47 kWh, die DC-Nennspannung 307,2 V. Als Zellchemie kommt Lithium-Eisen-Phosphat (LFP) zum Einsatz. Eine Speichereinheit kann mit zwei bis fünf Modulen aufgebaut werden; innerhalb der vorgesehenen Systemkonfiguration sind bis zu vier Einheiten parallel betreibbar.
Der Fronius Symo GEN24 6.0 Plus SC ist ein dreiphasiger Hybrid-Wechselrichter mit 6,0 kW AC-Nennleistung. Er verfügt über zwei unabhängige MPP-Tracker, eine maximale DC-Anschlussleistung von 9,0 kWp und eine maximale Eingangsspannung von 1.000 V DC. Der Batterieanschluss ist bei der Plus-SC-Ausführung bereits aktiviert. WLAN, zwei Ethernet-Schnittstellen und zwei RS485-Schnittstellen ermöglichen die Einbindung in das Fronius Energiesystem.
Der enthaltene Fronius Smart Meter TS 65A-3 dient der dreiphasigen Energieflussmessung am Netzanschlusspunkt. Die erfassten Werte zu Netzbezug und Einspeisung bilden eine Grundlage für das Energiemanagement und die bedarfsgerechte Abstimmung von Photovoltaikerzeugung, Batteriespeicherung und Energieverbrauch.
Fronius Komplettpaket beinhaltet:
- 3x Fronius Reserva Speichermodul
- 1x Fronius Reserva BMS + Sockel
- 1x Fronius Symo GEN24 6.0 Plus SC Hybrid-Wechselrichter
- 1x Fronius Smart Meter TS 65A-3
Produktvorteile des Fronius Speichersets
-
9,47 kWh nutzbare Speicherkapazität durch drei Fronius Reserva Speichermodule
-
6,0 kW AC-Nennleistung durch den Fronius Symo GEN24 6.0 Plus SC
-
Bis zu 9,0 kWp DC-Anschlussleistung für die Photovoltaikanlage
-
Dreiphasiger Hybrid-Wechselrichter für Photovoltaikanlage und Hochvoltspeicher
-
Zwei unabhängige MPP-Tracker für eine flexible PV-Auslegung
-
Max. 1.000 V DC-Eingangsspannung am Hybrid-Wechselrichter
-
LFP-Batterietechnologie mit Lithium-Eisen-Phosphat-Zellen
-
Modularer Fronius Reserva Speicher mit zwei bis fünf Speichermodulen pro Einheit
-
Bis zu vier Speichereinheiten parallel innerhalb der vorgesehenen Fronius Systemkonfiguration
-
Separate BMS + Sockel-Einheit zur Steuerung und als Basis des Batteriesystems
-
Aktivierter Batterieanschluss beim Symo GEN24 Plus SC
- Max. Lade- und Entladeleistung von 6,18 kW
-
Fronius Smart Meter TS 65A-3 für die dreiphasige Energieflussmessung
- Notstrom über Fronius PV Point
-
Ersatzstromfähig mit entsprechendem zusätzlichem Fronius Zubehör
Technische Daten des Fronius Symo GEN24 6.0 Plus SC
- AC-Nennleistung: 6,0 kW
- AC-Anschluss: 3-phasig
- AC-Netzspannung: 400 V
- Gerätetyp: Hybrid-Wechselrichter
- Max. DC-Anschlussleistung: 9,0 kWp
- Anzahl MPP-Tracker: 2
- Max. Eingangsstrom MPPT 1: 28 A
- Max. Eingangsstrom MPPT 2: 14 A
- Max. Kurzschlussstrom MPPT 1 / 2: 40 / 20 A
- Starteingangsspannung: 80 V
- Max. Eingangsspannung: 1.000 V DC
- Batterieanschluss: aktiviert
- Max. nominale Ladeleistung: 6,18 kW
- Max. Entladeleistung: 6,18 kW
- Kommunikation: WLAN, 2x Ethernet, 2x RS485
- Schnittstellen: 6x DI, 6x DO
- Topologie: trafolos
- Schutzart: IP66
- Kühlung: aktiv
- Abmessungen: 595 x 529 x 180 mm
- Gewicht: 22,8 kg
- Ersatzstromfähig: ja, mit Zubehör
Technische Daten des Fronius Reserva 9.5
- Anzahl Speichermodule: 3
- Nutzbare Speicherkapazität: 9,47 kWh
- Speichertyp: Hochvolt
- DC-Nennspannung: 307,2 V
- DC-Ladestrom: 32 A
- Zellchemie: LFP (Lithium-Eisen-Phosphat)
- Anzahl Speichermodule pro Einheit: 2 bis 5
- Anzahl Einheiten parallel: bis zu 4
- Erweiterungszeitfenster: bis zu 2 Jahre
- Schutzart: IP65
- Abmessungen: 1100 x 780 x 176 mm
- Gewicht BMS + Sockel: 19,5 kg
- Gewicht je Speichermodul: 33,5 kg
Technische Daten des Fronius Smart Meter TS 65A-3
- Messsystem: 3-phasig
- Nennstrom: bis 65 A
- Einsatzbereich: Energieflussmessung am Netzanschlusspunkt
- Erfassung von Netzbezug und Einspeisung
- Einbindung in das Fronius Energiemanagement: möglich
Hinweise zu Systemaufbau und Installation
- Die Reserva 9.5 Konfiguration besteht aus drei Speichermodulen und einer BMS + Sockel-Einheit
- Der Fronius Reserva kann mit zwei bis fünf Speichermodulen pro Einheit aufgebaut werden
- Eine Erweiterung ist innerhalb von bis zu zwei Jahren und unter Einhaltung der Fronius Systemvorgaben möglich
- Bis zu vier kompatible Speichereinheiten können parallel betrieben werden
- PV Point steht als Notstromfunktion des Symo GEN24 Plus SC zur Verfügung
- Für einen erweiterten Ersatzstrombetrieb sind Fronius Backup Switch, Backup Controller oder eine kompatible Umschalteinrichtung erforderlich
- Anschlussleitungen werden im angegebenen Set-Lieferumfang nicht aufgeführt und sind entsprechend der konkreten Anlagenplanung separat vorzusehen
- Installation und Inbetriebnahme müssen entsprechend den aktuellen Fronius Herstellervorgaben erfolgen
Häufig gestellte Fragen
Welche Komponenten sind im Fronius Reserva 9.5 Speicherset enthalten?
Das Set besteht aus drei Fronius Reserva Speichermodulen, einer Fronius Reserva BMS + Sockel-Einheit, einem Fronius Symo GEN24 6.0 Plus SC Hybrid-Wechselrichter und einem Fronius Smart Meter TS 65A-3.
Wie hoch ist die nutzbare Speicherkapazität?
Der Fronius Reserva 9.5 stellt mit drei Speichermodulen insgesamt 9,47 kWh nutzbare Speicherkapazität bereit.
Wie viele Speichermodule besitzt der Fronius Reserva 9.5?
Der Reserva 9.5 besteht aus drei Speichermodulen. Je Reserva-Einheit sind zwei bis fünf Speichermodule vorgesehen.
Welche Aufgabe hat die Reserva BMS + Sockel-Einheit?
Die BMS + Sockel-Einheit gehört zum Batteriesystem und übernimmt zentrale Funktionen für Steuerung, Kommunikation und Überwachung der angeschlossenen Speichermodule.
Welche Leistung hat der Fronius Symo GEN24 6.0 Plus SC?
Der Symo GEN24 6.0 Plus SC besitzt eine AC-Nennleistung von 6,0 kW und unterstützt eine maximale DC-Anschlussleistung von 9,0 kWp.
Wie viele MPP-Tracker besitzt der Symo GEN24 6.0 Plus SC?
Der Hybrid-Wechselrichter verfügt über zwei unabhängige MPP-Tracker. Die maximalen Eingangströme betragen 28 A am ersten und 14 A am zweiten MPP-Tracker.
Welche Aufgabe hat der Fronius Smart Meter TS 65A-3?
Der Fronius Smart Meter TS 65A-3 erfasst dreiphasig Netzbezug und Einspeisung am Netzanschlusspunkt und stellt die Messwerte für das Energiemanagement des Fronius Systems bereit.
Kann der Fronius Reserva 9.5 erweitert werden?
Ja. Der Reserva 9.5 verwendet drei Speichermodule und kann innerhalb des von Fronius vorgesehenen Erweiterungszeitfensters von bis zu zwei Jahren auf bis zu fünf Module pro Einheit erweitert werden.
Welche Notstrom- und Ersatzstromfunktionen sind möglich?
Notstrom kann über den Fronius PV Point bereitgestellt werden. Ein erweiterter Ersatzstrombetrieb ist mit zusätzlichem Zubehör wie Fronius Backup Switch, Backup Controller oder einer kompatiblen Umschalteinrichtung möglich.
Sind Anschlussleitungen im Speicherset enthalten?
Nein. Anschlussleitungen werden im angegebenen Lieferumfang dieses Sets nicht aufgeführt und müssen entsprechend der konkreten Anlagenplanung separat vorgesehen werden.
