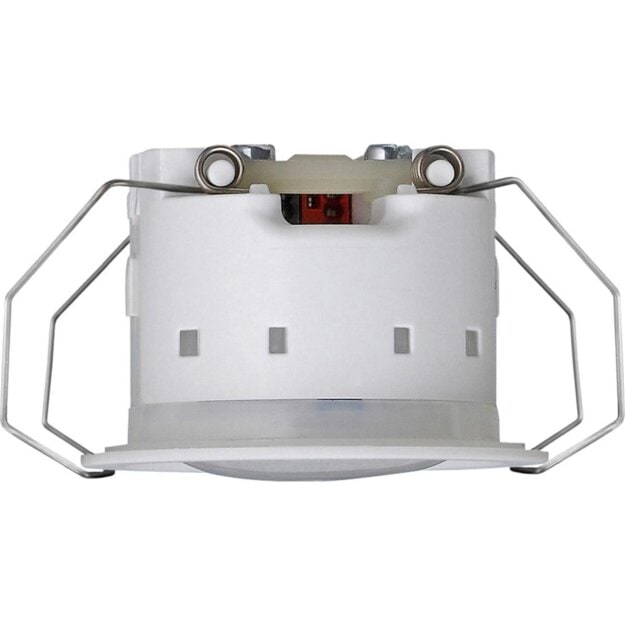

KNX Präsenzmelder Mini Komfort
Lichtsteuerung
Präsenzmelder zur Anwesenheitsüberwachung (Betriebsart: Präsenzmelder), zur
Bewegungserkennung (Betriebsart: Deckenwächter) oder zur Überwachung durch
Meldetelegramme (Betriebsart: Melder) in Innenräumen oder Außenbereichen.
Durch das dezente Design, die besonders flache Bauweise und das flexible
Montagekonzept eignen sich die Präsenzmelder Mini gut für Objekte mit hohem
architektonischen Anspruch.
Merkmale:
- Extrem flacher Einbau.
- Klemmmontage an abgehangenen Decken.
- Deckenmontage an festen Decken in Gerätedose nach DIN 49073 mittels optionalem
Zubehör.
- Aufputz-Montage in Aufputz-Gerätedose (optionales Zubehör).
- Schutzart IP44 ermöglicht Montage im Außenbereich bzw. in Feuchträumen.
- Mit Farbe überstreichbarer Designring ermöglicht die farbliche Anpassung an
die Wand oder die Decke.
- Nach Entfernen des Designrings sind alle Bedienelemente (z. B.
Programmier-Taste) des Geräts bequem von vorne erreichbar. Dadurch ist kein
Ausbau bei nachträglicher Justierung oder Programmierung über die
ETS notwendig.
- Deckeneinbaugerät mit integrierter KNX Busankopplung.
- PIR-Sensorik: drei Sensoren, integrierter Helligkeitssensor.
- Empfindlichkeit der Bewegungserfassung über Einsteller manuell einstellbar.
- Empfindlichkeit über ETS konfigurierbar.
- Empfindlichkeitseinsteller am Gerät über Software deaktivierbar.
- Anzeige der Bewegungserfassung (permanent oder nur im Gehtest).
- Separate Auswertung im Fernbereich der drei PIR-Sensoren mit je 120°
Erfassungsbereich mit Überlappung.
- Handbetätigung durch IR-Fernbedienung.
- Maximal 5 + 2 Funktionsblöcke konfigurierbar.
- Funktionsblöcke 1 bis 5 jeweils einstellbare Funktion: Deckenwächter,
Präsenzmelder, Meldebetrieb.
- Funktionsblock 6: Präsenzmelder mit Lichtregelung.
- Funktionsblock 7: Helligkeitssensor mit Grenzwertüberwachung.
- Funktionsblockumschaltung z. B. für Tag-/Nachbetrieb oder
Wochen-/Wochenendbetrieb.
- Funktionsblöcke 1 bis 5: Einzelgerät, Hauptstelle, Nebenstelle einstellbar.
- Einstellbare Betriebsart bei Einzelgerät als Hauptstelle: Automatik,
Halbautomatik (Manuell EIN / Automatik AUS bzw. Automatik EIN / Manuell AUS).
- Zwei Ausgänge pro Funktionsblock (1 bis 5) bei Funktion Deckenwächter,
Präsenzmelder.
- Funktionen Deckenwächter, Präsenzmelder pro Ausgang: Schalten,
Treppenhausfunktion, Schalten mit Zwangsstellung, Dimmwertgeber,
Lichtszenennebenstelle, Temperaturwertgeber, Helligkeitswertgeber,
Temperaturbetriebsmodus.
- Deckenwächter, Präsenzmelder: Dämmerungsstufe einstellbar, Dämmerungsstufe
über externes Kommunikationsobjekt oder per Teach-in, zusätzliche
Sendeverzögerung über externes Kommunikationsobjekt, adaptive Nachlaufzeit
(Selbstlernende zusätzliche Sendeverzögerung), Kurzzeit-Präsenzfunktion,
Rückmeldung der Dämmerungsstufe, Sperrfunktion, manuelle Bedienung über
Tastsensor (separates Kommunikationsobjekt), Abschalthelligkeit (bei
Präsenzmelder) über Teach-In, Messung der Zeitspanne nach letzter Bewegung.
- Funktion Präsenzmelder mit Lichtregelung: Kombination mit Funktionsblock
Präsenzmelder oder Einzelgerät, Sollwert einstellbar, Sollwertvorgabe über
externes Kommunikationsobjekt, Sollwertverschiebung über externes
Kommunikationsobjekt, Teach-In Funktion, Rückmeldung des effektiven
Sollwertes.
- Funktion Helligkeitssensor mit Grenzwertüberwachung: bis zu drei Grenzwerte
konfigurierbar, Funktionen Schalten, Dimmwertgeber, Lichtszenennebenstelle,
Hysterese konfigurierbar, Grenzwert über externes Kommunikationsobjekt oder
Teach-In, Sperrfunktion.
- Neu: Integrierter Temperaturfühler zur Messung der Raumtemperatur (ab
Indexstand I02).
Technische Daten:
KNX Medium: TP256
Montagehöhe: 2,20 m bis 5 m
Erfassungswinkel: 360°
Montagehöhe 3 m:
- Erfassungsbereich: Ø ca. 12 m
Helligkeitssensor:
- Messbereich: 10 bis 2000 lx
- Erfassungsbereich: 5 m Ø
Aufbauhöhe auf Decke:
- Designring: 1,25 mm
- inkl. Linse: 4,8 mm
Umgebungstemperatur: -25 °C bis +55 °C
Relative Feuchte: 10 bis 100% (keine Betauung)
Schutzart: IP44
Schutzklasse: III
Anschluss KNX: Anschluss- und Abzweigklemme
Einbautiefe: 34 mm
Abmessungen in mm:
- Deckenausschnitt: Ø 44 x H -
- Abmessungen (inkl. Designring klein): Ø 53,5 x H 38
Hinweise :
- Der Präsenzmelder Mini ist nicht für Alarmmeldungen in VdS-konformen
Alarmanlagen geeignet.
Lieferumfang:
- Designring klein im Lieferumfang enthalten.
- KNX Anschluss- und Abzweigklemme im Lieferumfang enthalten.
Farbe: | Weiß |
