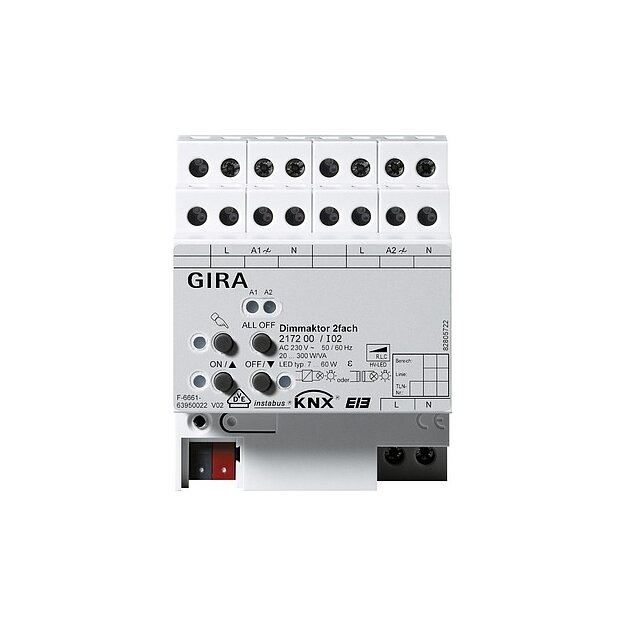

KNX Dimmaktor 2fach
2 x 300 W/VA
KNX System
REG plus
Merkmale:
- Dimmaktor mit integrierter Busankopplung.
- Schalten und Dimmen von Glühlampen, HV-Halogenlampen, dimmbaren HV-LED-Lampen,
dimmbaren Kompaktleuchtstofflampen, dimmbaren induktiven Trafos mit
NV-Halogen- oder NV-LED-Lampen, dimmbaren elektronischen Trafos mit
NV-Halogen- oder NV-LED-Lampen.
- Automatische oder manuelle Auswahl des zur Last passenden Dimmprinzips.
- Leerlauf-, kurzschluss- und übertemperatursicher.
- Handbetätigung der Ausgänge unabhängig vom Bus (auch Baustellenbetrieb
möglich).
- Baustellenbetrieb: Ausgänge manuell bedienbar ohne Busspannung nur mit der
Betriebsspannung.
Funktionen:
- Unabhängige Ansteuerung der Dimmkanäle.
- Zentrale Schaltfunktion zur Ansteuerung aller Dimmkanäle.
- Verzögerung für aktiv sendende Rückmeldungen nach Busspannungswiederkehr.
- Vorgabe der Lastart und Festlegung des Dimmprinzips möglich: Universal (mit
automatischem Einmessvorgang), elektronischer Trafo / NV-LED (kapazitiv /
Phasenabschnitt), konventioneller Trafo / NV-LED (induktiv / Phasenanschnitt),
HV-LED (Phasenanschnitt) bzw. HV-LED (Phasenabschnitt).
- Rückmeldung "Schalten" und "Helligkeitswert".
- Einstellung des dimmbaren Helligkeitsbereichs möglich.
- Dimmverhalten und Dimmkennlinien parametrierbar.
- Einschaltverhalten bei relativem Dimmbefehl parametrierbar.
- Lampenschonendes Ein- und Ausschalten.
- Automatische Einstellung und Skalierung des dimmbaren Helligkeitsbereichs bei
Verwendung von Universal-Leistungszusätzen.
- Das Verhalten eines Dimmkanals im Zustand "AUS" beim Empfang eines relativen
Dimmbefehls kann parametriert werden (Einschalten und Hochdimmen oder keine
Reaktion).
- Meldetelegramme für Kurzschluss, Überlast und bei Lastausfall.
- Rückmelden der angeschlossenen Lastart.
- Sperrfunktion oder Zwangsstellungsfunktion für jeden Ausgang parametrierbar.
- Zeitfunktionen (Ein- bzw. Ausschaltverzögerung, Treppenlichtfunktion).
- Treppenlichtfunktion mit Vorwarnfunktion durch zeitgesteuertes Reduzieren der
Beleuchtung oder Aktivierung einer Permanentbeleuchtung.
- Verknüpfungsfunktion und bis zu acht Szenen pro Dimmkanal möglich.
- Betriebsstundenzähler zum Erfassen der Einschaltzeit.
- Reaktionen bei Busspannungsausfall und -wiederkehr einstellbar.
Technische Daten:
KNX Medium: TP256
Nennspannung: AC 110 bis 230 V, 50/60 Hz
Max. Anschlussleistung (AC 230 V) pro Kanal:
- Glühlampen: 20 bis 300 W
- HV-Halogen: 20 bis 300 W
- gewickelter Trafo: 20 bis 300 VA
- Tronic-Trafo: 20 bis 300 W
- gewickelter Trafo mit NV-LED: 20 bis 100 VA
- elektronischer Trafo mit NV-LED: typ. 20 bis 100 W
- HV-LED-Lampen: typ. 3 bis 60 W
- Kompaktleuchtstofflampe: typ. 3 bis 60 W
Anschlussleistung (AC 110 V) pro Kanal:
- Glühlampen: 20 bis 150 W
- HV-Halogen: 20 bis 150 W
- gewickelter Trafo: 20 bis 150 VA
- Tronic-Trafo: 20 bis 150 W
- gewickelter Trafo mit NV-LED: 20 bis 50 VA
- elektronischer Trafo mit NV-LED: typ. 20 bis 50 W
- HV-LED-Lampen: typ. 3 bis 30 W
- Kompaktleuchtstofflampe: typ. 3 bis 30 W
Anschlüsse:
- KNX: Anschluss- und Abzweigklemme
- Last: Schraubklemmen
Anschlussquerschnitt: max. 4 mm²
Abmessungen:
- Teilungseinheiten (TE): 4
Hinweise :
- Leistungserweiterung durch Gira Leistungszusätze.
- Montage auf DIN-Hutschiene.
- VDE-Zulassung gemäß EN 60669-1, EN 60669-2-1.
Lieferumfang:
- KNX Anschluss- und Abzweigklemme im Lieferumfang enthalten.
