Hensel KV 9224 Kleinverteiler IP65 mit 24 Teilungseinheiten
Der Hensel KV 9224 Kleinverteiler ist ein robuster Aufputzverteiler für die geschützte Verteilung elektrischer Energie. Mit insgesamt 24 Teilungseinheiten auf zwei Reihen bietet der Installationsverteiler Platz für Leitungsschutzschalter, Fehlerstrom-Schutzeinrichtungen und weitere Reiheneinbaugeräte bis 63 A. Die integrierten FIXCONNECT® N- und PE-Klemmen, die transparente Tür und die hohe Schutzart IP65 unterstützen eine sichere, übersichtliche und effizient ausführbare Elektroinstallation.
-
Kleinverteiler mit 24 Teilungseinheiten auf zwei Reihen mit jeweils 12 TE
-
Installationsverteiler IP65 für Innenräume und geschützte Installationen im Freien
-
FIXCONNECT® N- und PE-Klemmen für eine schnelle und strukturierte Verdrahtung
-
Transparente Tür über beide Einbaureihen zur direkten Sichtkontrolle der installierten Schaltgeräte
-
Aufputzverteiler bis 63 A für Reiheneinbaugeräte auf 35-mm-DIN-Tragschienen
-
Schutzklasse II durch schutzisolierte Gehäusekonstruktion
-
Bemessungsspannung 400 V und Bemessungsisolationsspannung bis 690 V AC
-
FIXCONNECT® Klemmen mit 75 A Bemessungsstrom und vier möglichen N-Potenzialen
-
24 Steckklemmstellen je Pol für Kupferleiter von 1,5 bis 4 mm²
-
Sechs Schraubklemmstellen je Pol für Kupferleiter bis 25 mm²
-
21 elastische Dichtmembranen für Leitungsdurchmesser von 7 bis 29 mm
-
Verlustleistungsabgabevermögen von 31 W bei einer Temperaturdifferenz von 30 K
-
Halogenfreies und silikonfreies Polystyrol-Gehäuse in Grau RAL 7035
-
Abmessungen von 458 x 295 x 129 mm für kompakte Unterverteilungen
- Normkonform nach DIN EN 60670-1 und DIN EN 60670-24
Die integrierten FIXCONNECT® N- und PE-Klemmen kombinieren Steckklemmanschlüsse mit Schraubanschlüssen. Je Pol stehen 24 Steckklemmstellen für eindrähtige und feindrähtige Kupferleiter mit Querschnitten von 1,5 bis 4 mm² sowie sechs Schraubklemmstellen zur Verfügung. Abhängig von Leiterart und Anschlusskonfiguration lassen sich an den Schraubanschlüssen Kupferleiter mit Querschnitten bis 25 mm² anschließen.
Für die Leitungseinführung verfügt der Hensel KV 9224 über insgesamt 21 elastische Dichtmembranen an der oberen und unteren Gehäusewand. Acht Einführungen besitzen einen Dichtbereich von 7 bis 12 mm, weitere acht Einführungen eignen sich für Leitungsdurchmesser von 7 bis 14 mm. Vier Dichtmembranen decken Durchmesser von 12 bis 20 mm ab, während eine zusätzliche Einführung für Leitungen von 16,5 bis 29 mm vorgesehen ist.

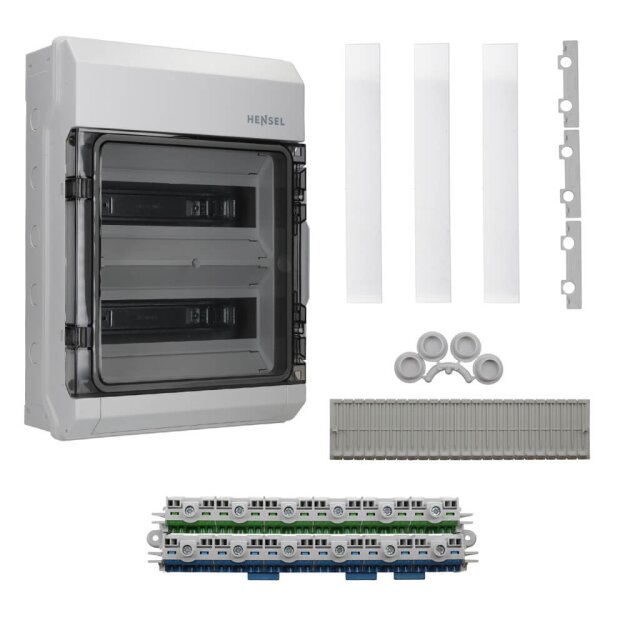

Der Hensel Kleinverteiler mit transparenter Tür wird mit DIN-Tragschienen, Abdeckstreifen, Beschriftungsstreifen, Verschlussstopfen und Kabeleinführungsblende geliefert. Das Gehäuse ist für Umgebungstemperaturen von -5 °C bis +40 °C ausgelegt. Die Glühdrahtprüfung bis 750 °C und die Klassifizierung nach UL 94 V-2 unterstützen den Einsatz in professionellen Elektroinstallationen.
