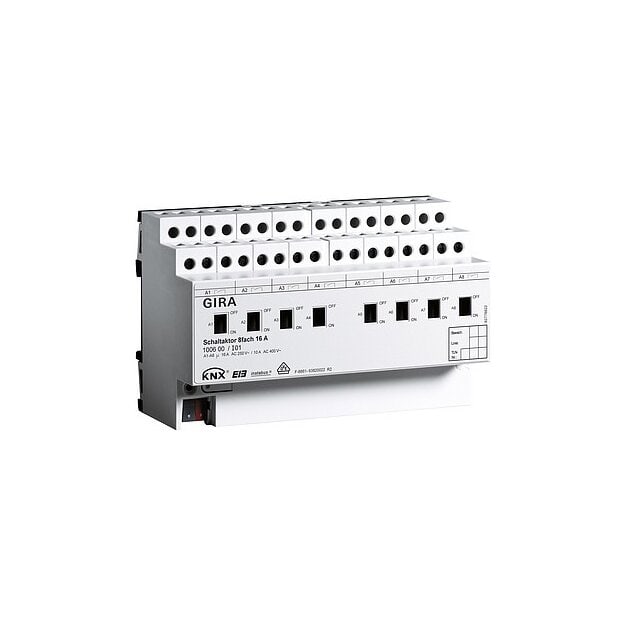

KNX Schaltaktor 8fach 16 A mit Handbetätigung
KNX System
REG plus
REG-Schaltaktoren mit integrierter Busankopplung. Zum Schalten von unabhängig
ansteuerbaren Lastgruppen. Mit Handschalter zur Umschaltung des Relais
(Ein/Aus) parallel bzw. ohne KNX Betrieb. Anschluss mehrphasig. Keine
zusätzliche Spannungsversorgung erforderlich.
Merkmale:
- Handbetätigung der Relais unabhängig vom Bus bzw. der Schaltstellungsanzeige.
- Schließer- oder Öffnerbetrieb.
- Zentrale Schaltfunktion.
- Sammelrückmeldung zur Reduzierung der Buslast.
- Aktive oder passive (Objekt auslesbar) zyklische Rückmeldefunktion.
- Rückmeldungen lassen sich nach Busspannungswiederkehr verzögern.
- Logische Verknüpfungsfunktion für jeden Ausgang.
- Sperrfunktion für jeden Kanal parametrierbar. Alternativ
Zwangsstellungsfunktion für jeden Ausgang.
- Zeitfunktionen (Ein- bzw. Ausschaltverzögerung, Treppenlichtfunktion - auch
mit Vorwarnfunktion).
- Einbeziehung in Lichtszenen möglich, max. acht interne Szenen je Kanal sind
parametrierbar.
- Speicherfunktion für Lichtszenen.
- Betriebsstundenzähler als Vorwärts-/Rückwärtszähler mit Grenzwertfunktion
(Grenzwert über Bus veränderbar) für jeden Ausgang aktivierbar.
- Eingangsüberwachung auf zyklische Aktualisierung mit Sicherheitsstellung.
- Reaktionen bei Busspannungsausfall und -wiederkehr und nach einem
ETS-Programmiervorgang für jeden Kanal einstellbar.
- Unabhängiges Schalten der acht Ausgänge.
Technische Daten:
KNX Medium: TP256
Anschlüsse:
- KNX: Anschluss- und Abzweigklemme
- Last: Schraubklemmen
Relais:
- Anzahl: 8
- Kontakt: je 1 x Schließer potenzialfrei, bistabil
Schaltvermögen AC 230 V: 16 A / AC1 bzw. 10 A / AC3
Schaltvermögen AC 400 V: 10 A / AC1 bzw. 6 A / AC3
Schaltvermögen:
- DC: 16 A / 24 V
- DC: 16 A / 24 V
Maximaler Einschaltstrom: 400 A, 150 µs, 200 A, 600 µs
Anschlussleistung:
- Ohmsche Last: 3600 W
- Kapazitive Last AC 230 V: 16 A, max. 140 µF
- Glühlampen: 2500 W
- HV-Halogen: 2500 W
- gewickelter Trafo: 1200 VA
- Tronic-Trafo: 1500 W
- Leuchtstofflampen, unkompensiert: 2500 VA
- Leuchtstofflampen, Duo-Schaltung: 2300 VA
- Leuchtstofflampen, parallelkompensiert: 1300 VA
- Quecksilberdampflampen unkompensiert: 2000 W
- Quecksilberdampflampen parallelkompensiert: 2000 W
Anschlussquerschnitt: max. 4 mm²
Abmessungen:
- Teilungseinheiten (TE): 8
Hinweise :
- Montage auf DIN-Hutschiene.
- VDE-Zulassung gemäß EN 60669-1, EN 60669-2-1.
Lieferumfang:
- KNX Anschluss- und Abzweigklemme im Lieferumfang enthalten.
