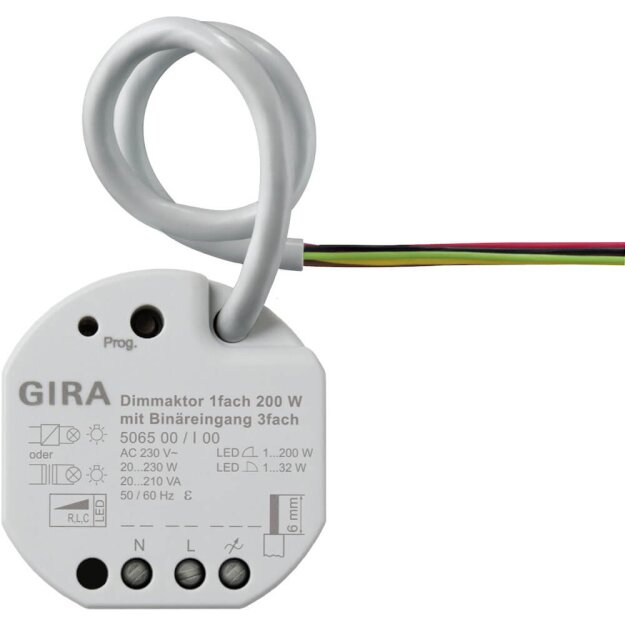

Gira 506500 Dimmaktor 1-fach 200 W UP KNX Secure
KNX Dimmaktor 1fach 200 W mit Binäreingang 3fach
KNX System
Unterputz
Merkmale:
Eingänge:
- Die Eingänge 1 und 2 wirken in Abhängigkeit der ETS-Parametrierung in der
Anwendung für Schalter, Taster oder Kontakte entweder intern auf den
Relaisausgang oder getrennt auf den KNX. Eingang 3 wirkt immer auf den KNX.
- Funktionen für die Eingänge bei Wirkung auf den KNX (Schalten, Dimmen,
Jalousie, Wertgeber, Szenennebenstelle, 2-Kanal Bedienung, Reglernebenstelle,
keine Funktion).
- Schalten: Befehl beim Schließen und Öffnen des Kontaktes einstellbar (keine
Reaktion, EIN, AUS, UM).
- Dimmen: Dimmen von Helligkeit und / oder Farbtemperatur. Befehl beim Schließen
des Kontaktes, Zeit zwischen Schalten und Dimmen, Dimmen in verschiedenen
Stufen, Telegrammwiederholung bei langem Signal am Eingang und Senden eines
Stopptelegramms am Ende des Dimmvorgangs konfigurierbar.
- Jalousie: Befehl beim Schließen des Kontaktes und Bedienkonzept
parametrierbar. Zeiten für kurzes und langes Signal am Eingang und
Lamellenverstellung anpassbar.
- Wertgeber: Funktionsweise als 1 Byte, 2 Byte, 3 Byte oder 6 Byte Wertgeber
inkl. Farbtemperatur- und Farbwertgeber möglich. Individuell konfigurierbare
Werte. Optional ist eine Wertverstellung bei langem Signal am Eingang (nicht
beim 6-Byte Wertgeber) möglich.
- Szenennebenstelle: Funktionsweise (ohne oder mit Speicherfunktion) und die
Szenennummer einstellbar.
- 2-Kanal-Bedienung: Beim Schließen des Kontaktes am Eingang können bis zu zwei
Telegramme auf den KNX ausgesendet werden. Bedienkonzept einstellbar (nur
Kanal 1 oder Kanal 2 / beide Kanäle). Die Funktionsweise der Kanäle (1-Bit,
1-Byte, 2-Byte, 3-Byte, 6-Byte) ist getrennt voneinander konfigurierbar.
- Reglernebenstelle: Funktionsweise (Betriebsmodusumschaltung,
Zwang-Betriebsmodusumschaltung, Präsenzfunktion und Sollwertverschiebung)
konfigurierbar.
- Sperren aller oder einzelner Eingänge über ein 1-Bit-Objekt möglich. Polarität
des Sperrobjekts, Verhalten zu Beginn und am Ende der Sperrung und Verhalten
während einer aktiven Sperrung einstellbar.
Logikfunktionen:
- Das Gerät verfügt über 8 interne Logikfunktionen.
- Logikgatter (UND, ODER, exklusives UND, exklusives ODER, je mit bis zu 4
Eingängen).
- 1-Bit-auf-1-Byte-Umsetzer mit Eingangsfilter, Sperrobjekt und Vorgabe der
Ausgabewerte.
- Sperrglied mit Filter- und Zeitfunktionen und Sperrobjekt.
- Vergleicher für Werte mit 9 verschiedenen Eingangs-Datenformaten und vielen
Vergleichsoperationen.
- Grenzwertschalter mit Hysterese mit oberem und unterem Schwellwert bei 9
verschiedenen Eingangs-Datenformaten. Inkl. Vorgabe der 1-Bit-Ausgabewerte.
- Die Logikfunktionen besitzen eigene KNX Kommunikationsobjekte und können
Telegramme des Aktors oder anderer Busgeräte verarbeiten.
- Schalten und Dimmen von Glühlampen, HV-Halogenlampen, dimmbaren HV-LED-Lampen,
dimmbaren Kompaktleuchtstofflampen, dimmbaren induktiven Trafos mit
NV-Halogen- oder NV-LED-Lampen, dimmbaren elektronischen Trafos mit
NV-Halogen- oder NV-LED-Lampen.
- Automatische oder manuelle Auswahl des zur Last passenden Dimmprinzips.
- Leerlauf-, kurzschluss- und übertemperatursicher.
- Bis zu 8 unabhängige Logikfunktionen zur Realisierung einfache oder komplexer
logischer Operationen.
- Aktiv sendende Rück- oder Statusmeldungen lassen sich nach
Busspannungswiederkehr oder nach einem ETS-Programmiervorgang global
verzögern.
Dimmausgänge:
- Vorgabe der Lastart und Festlegung des Dimmprinzips möglich: Universal (mit
automatischem Einmessvorgang), elektronischer Trafo (kapazitiv /
Phasenabschnitt), konventioneller Trafo (induktiv / Phasenanschnitt), LED
(Phasenanschnitt) bzw. LED (Phasenabschnitt).
- Dimmkennline zur Anpassung auf die angeschlossene Last im Zeitbereich und
Wertebereich konfigurierbar.
- Einstellung des dimmbaren Bereichs möglich (Einschalthelligkeit,
Grundhelligkeit; alternativ: untere Dimmgrenze und obere Dimmgrenze).
- Verhalten beim Empfang eines absoluten Helligkeitswerts einstellbar (andimmen,
anspringen, Fading).
- Verhalten beim relativen Hochdimmen im ausgeschalteten Zustand einstellbar
(Kanal einschalten, keine Reaktion).
- Zentrale Steuerungsfunktion über bis zu 6 Schaltobjekte, 6 Dimmobjekte und 6
Wertobjekte und Sammelrückmeldung.
- Rückmeldung Schalten: Aktive (bei Änderung oder zyklisch auf den Bus sendend)
oder passive (Objekt auslesbar) Rückmeldefunktion.
- Rückmeldung Helligkeitswert: Aktive (bei Änderung oder zyklisch auf den Bus
sendend) oder passive (Objekt auslesbar) Rückmeldefunktion.
- Für aktive Rückmeldeobjekte ist die Art der Aktualisierung einstellbar (bei
Änderung des Eingangsobjektes oder bei Änderung des Rückmeldewertes). Somit
ist eine Anpassung an Visualisierungen individuell möglich.
- Rückmeldungen für Kurzschluss, Überlast/Netzspannungsausfall und Lastart (KNX
konform und erweitert).
- Reaktion bei Busspannungsausfall-/wiederkehr und nach einem
ETS-Programmiervorgang einstellbar.
- Logische Verknüpfungsfunktion für den Ausgang.
- Sperrfunktion oder alternativ Zwangsstellungsfunktion parametrierbar.
- Zeitfunktionen (Ein-, Ausschaltverzögerung).
- Treppenlichtfunktion mit Vorwarnfunktion durch zeitgesteuertes Reduzieren der
Beleuchtung oder Aktivierung einer Permanentbeleuchtung.
- Treppenhausfunktion mit Zeitverlängerung oder variabler Treppenhauszeitvergabe
über Kommunikationsobjekt.
- Soft-EIN-Funktion und Soft-AUS-Funktion einstellbar.
- Automatisches Ausschalten bei Helligkeitswert < X % einstellbar (mit
individueller Verzögerungszeit).
- Einbeziehung in Lichtszenen möglich: Bis zu 64 interne Szenen sind
parametrierbar.
- Verzögerungszeit bei Szenenabruf konfigurierbar.
- Dimmverhalten bei Aufruf einer neuen Szene einstellbar (anspringen, andimmen,
Fading).
- Visuelle Rückmeldung beim Speichern einer Szene.
- Erweiterter Szenenabruf.
- Betriebsstundenzähler aktivierbar.
- Betriebsstundenzähler als Vorwärtszähler (mit optionalem Grenzwert) oder
Rückwärtszähler (mit optionalem Startwert).
Technische Daten:
KNX Medium: TP256
Anschlüsse:
- KNX: Anschlussklemmen an Steuerleitung
- Eingänge: Anschlussklemmen an Steuerleitung
- Last: Schraubklemmen
Anschlussquerschnitt: max. 4 mm²
Eingänge:
- Anzahl: 3
Eingangsart: potentialfrei
Abfragespannung:
- Nebenstelleneingänge: ca. 5 V
Gesamtlänge:
- Nebenstellenleitung: max. 10 m
Umgebungstemperatur: -5 °C bis +45 °C
Nennspannung: DC 21 bis 32 V SELV
Max. Anschlussleistung:
- Glühlampen: 20 bis 230 W
- HV-Halogen: 20 bis 230 W
- gewickelter Trafo: 20 bis 210 VA
- Tronic-Trafo: 20 bis 230 W
- gewickelter Trafo mit NV-LED: 20 bis 100 VA
- elektronischer Trafo mit NV-LED: typ. 20 bis 200 W
- HV-LED-Lampen: typ. 1 bis 200 W
Abmessungen in mm:
- B x H x T: 48 x 50 x 28
Hinweise :
- Der Anschluss der Binäreingänge und des KNX Busses erfolgt über eine 6-adrige
ca. 30 cm lange Anschlussleitung.
- KNX Data Secure kompatibel.
- Schneller Download der Applikation (Long Frame Support).
- Firmware-Updates sind mit der Gira ETS Service- App (Zusatzsoftware) möglich.
- Montage in Gerätedosen nach DIN 49073.
- Die maximale Anschlussleistung ist abhängig von der gewählten Betriebsart
(Phasenan- oder Phasenabschnitt). Nähere Angaben finden Sie in der
Gebrauchsanleitung.
- Leistungsreduzierung bei Einbau in
Holz- oder Trockenbauwand -15%
Mehrfachkombinationen -20%.
- Leistungserweiterung durch Gira Leistungszusätze.
- Auslieferungszustand: Bedienung des Dimmausgangs über Eingang 1 (Heller) und
Eingang 2 (Dunkler) möglich.
