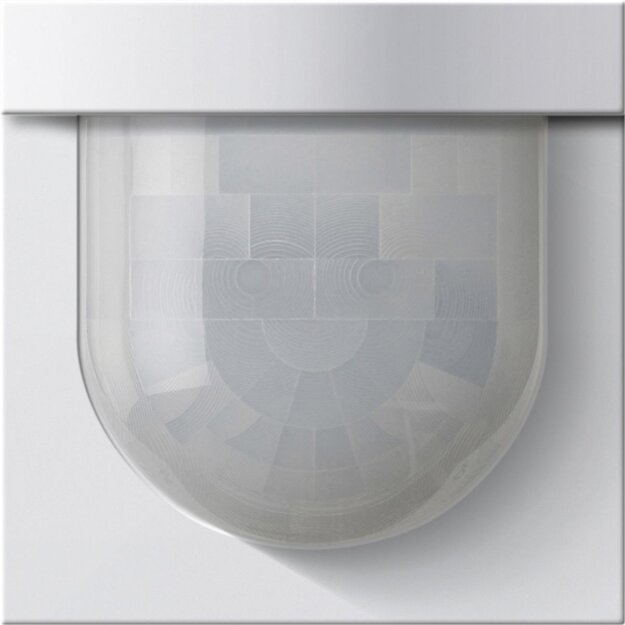

KNX Bewegungsmelderaufsatz 2,20 m
Standard
Flächenschalter
Reinweiß glänzend
Merkmale:
- Montage auf Busankoppler 3.
- Konfigurierbar zur Bewegungserkennung (Anwendung Wächter) oder zur
Raumüberwachung (Anwendung Melder).
- Auswertung der Helligkeit bei aktiver Bewegungserfassung im Wächterbetrieb.
Ausschalten der Beleuchtung bei Überschreiten der Helligkeitsschwelle.
- Projektierbare Anzahl von Bewegungsimpulsen innerhalb einer Überwachungszeit
im Meldebetrieb.
- Bewegungserfassung erfolgt digital über 2 PIR-Sektoren.
- Empfindlichkeit der Bewegungserfassung getrennt für die PIR-Sektoren in Stufen
parametrierbar.
- Integrierter Helligkeitssensor zur Ermittlung der Umgebungshelligkeit.
- Anpassung der Empfindlichkeit über einen Einsteller am Gerät.
- Anzeige der Bewegungserfassung (permanent oder nur im Gehtest).
- Ein Funktionsblock konfigurierbar.
- Funktionsblock für die Anwendung "Wächter", "Wächter mit Abschalthelligkeit"
oder "Melder" konfigurierbar.
- Dem Funktionsblock stehen zwei Ausgangs-Kommunikationsobjekte zur Verfügung,
über die die Schalt- und Steuerbefehle auf den KNX ausgesendet werden.
- Konfigurierbare Funktionen: Schalten, Treppenhausfunktion, Dimmwertgeber,
Szenennebenstelle, Temperaturwertgeber, Helligkeitswertgeber,
Betriebsmodusumschaltung, Schalten mit Zwangsstellung.
- Umschaltung der Betriebsart (OFF / AUTO / ON) im laufenden Betrieb durch
Vor-Ort-Bedienung oder über Kommunikationsobjekt durch Vor-Ort-Bedienung an
weiteren KNX Bewegungsmeldern über KNX Tastsensor bzw. Visualisierung.
- Der Funktionsblock kann im helligkeitsunabhängigen Betrieb die Zeitspanne nach
einer letzten Bewegung ermitteln und über ein Kommunikationsobjekt auf den KNX
aussenden. Diese Funktion erlaubt beispielsweise eine einfache Überwachung von
Personenbewegungen im betreuten Wohnen oder in einer Seniorenresidenz.
- Funktionsweise der Bewegungserkennung einstellbar bei der Anwendung "Wächter"
oder "Wächter mit Abschalthelligkeit".
- Das Gerät ist in den Anwendungen "Wächter" oder "Wächter mit
Abschalthelligkeit" als Einzelgerät, als Haupt- oder Nebenstelle einsetzbar.
- Gehtest-Funktion zur Hilfe bei der Projektierung und Einstellung des PIR
Erfassungsbereichs.
Technische Daten:
KNX Medium: TP256
Montagehöhe bis 2,20 m:
- Erfassungsbereich nach vorne: max. 15 m
- Reichweite zu jeder Seite: max. 10 m
Montagehöhe bis 1,10 m:
- Erfassungsbereich nach vorne: max. 10 m
- Reichweite zu jeder Seite: max. 9 m
Erfassungswinkel: 180°
Helligkeitssensor:
- Messbereich: ca. 1 bis 1000 lx
Schutzart:
- System 55, Flächenschalter: IP20
- TX_44: IP44
Umgebungstemperatur: -25 °C bis +55 °C
Hinweise :
- Der Bewegungsmelder ist nicht für Alarmmeldungen in VdS-konformen Alarmanlagen
geeignet.
- Auch für Montagehöhe 1,1 m geeignet (reduzierter Erfassungsbereich).
