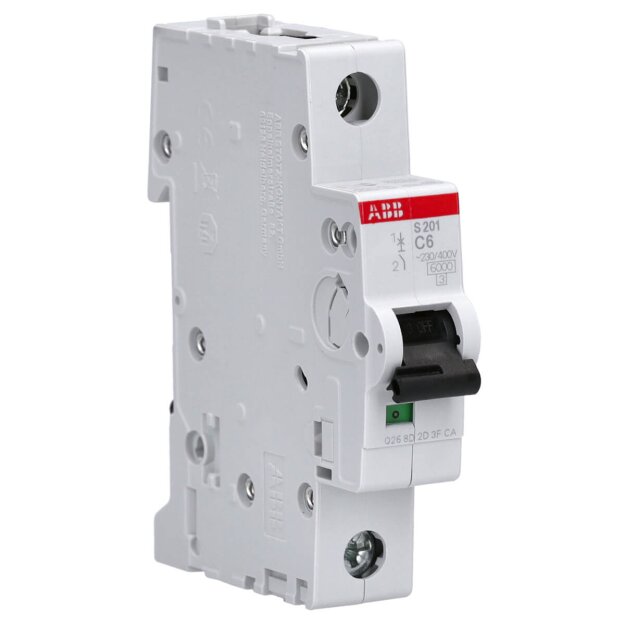

ABB S201-C6 Sicherungsautomat - S200-1P - 6 A - C(AC) 6 kA 2CDS251001R0064

ABB S201-C6 Sicherungsautomat - S200-1P - 6 A - C(AC) 6 kA 2CDS251001R0064

Artikelnummer: 2CDS251001R0064 ABB-2CDS251001_4016779464000
Hersteller: ABB
EAN: 4016779464000

UVP: 42,36 €

4,75 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

weitere Artikel sind im Zulauf

ABB S201-C6 Sicherungsautomat - S200-1P - 6 A - C(AC) 6 kA 2CDS251001R0064

Der ABB S201‑C6 ist ein einpoliger Leitungsschutzschalter (MCB) der kompakten System pro M compact S200 Serie, mit Kennlinie C und Nennstrom 6 A. Er bietet zuverlässigen Schutz bei Überlast und Kurzschluss durch thermisch-magnetisches Auslöseverhalten – thermische Auslösung bei Überlast und magnetische Auslösung bei Kurzschluss. Ausgelegt für eine Abschaltleistung von 6 kA bei 230/400 V AC (bei 133 V AC bis 20 kA) und mit Isolations- sowie Stoßspannungsfestigkeit bis 4 kV (bei Meereshöhe bis 6,2 kV), entspricht er internationaler Normen (IEC/EN 60898‑1, IEC/EN 60947‑2, UL 1077, CSA 22.2). Das IP20-Gehäuse, die Schraubklemmen mit maximalem Querschnitt von 35 mm² und die kompakte Bauweise (17,5 × 69 × 88 mm) machen ihn zur platzsparenden und sicheren Wahl für Wohn-, Gewerbe‑ und Industrieinstallationen.

Kennlinie C, 6 A – 1‑polig: Eignet sich für allgemeine Stromkreise, auch mit leichten Einschaltströmen
Kurzschlussfestigkeit 6 kA (230/400 V): Robust und zuverlässig für den typischen Lastschutz
Thermisch-magnetisch auslösend: Kombi-Schutz vor Überlast und Kurzschluss, mit schneller magnetischer Reaktion
Hohe Spannungsfestigkeit: Isolationsspannung 440 V, Stoßfest bis 4 kV/6,2 kV – auch in anspruchsvollen Umgebungen
Kompakt & montagefreundlich: 1 TE (17,5 mm), IP20, Schraubklemmen (0,75–35 mm²), optische Schaltstellung rot/grün

Weitere Informationen

Serie:	S200
Produktgruppe:	Leitungsschutzschalter
Bemessungsstrom:	6 A

Technische Daten und Merkmale zu ABB Stotz S&J Sicherungsautomat S201-C6 (1er):

Einbautiefe	69 mm
Auslösecharakteristik	C
Polzahl (gesamt)	1
Anzahl der abgesicherten Pole	1
Bemessungsstrom	6 A
Bemessungsspannung	230 V
Bemessungsisolationsspannung Ui	440 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	6 kA
Spannungsart	AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	10 kA
Frequenz	50 Hz
Frequenz	60 Hz
Verlustleistung	2 W
Energiebegrenzungsklasse	3
Unterputzmontage	nein
Mitschaltender Neutralleiter	nein
Überspannungskategorie	3
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	1
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig	35 mm²
Explosionsgeschützt	nein

Installation instruction

Installation instruction

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
