ABB S201-C40 Sicherungsautomat - S200 - 1P - 40 A - C(AC) 6 Ka 2CDS251001R0404

ABB S201-C40 Sicherungsautomat - S200 - 1P - 40 A - C(AC) 6 Ka 2CDS251001R0404

Artikelnummer: 2CDS253001R0134 ABB-2CDS253001_4016779467902
Hersteller: ABB
EAN: 4016779467902

UVP: 157,44 €

23,80 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

ABB S201-C40 Sicherungsautomat - S200 - 1P - 40 A - C(AC) 6 Ka 2CDS251001R0404

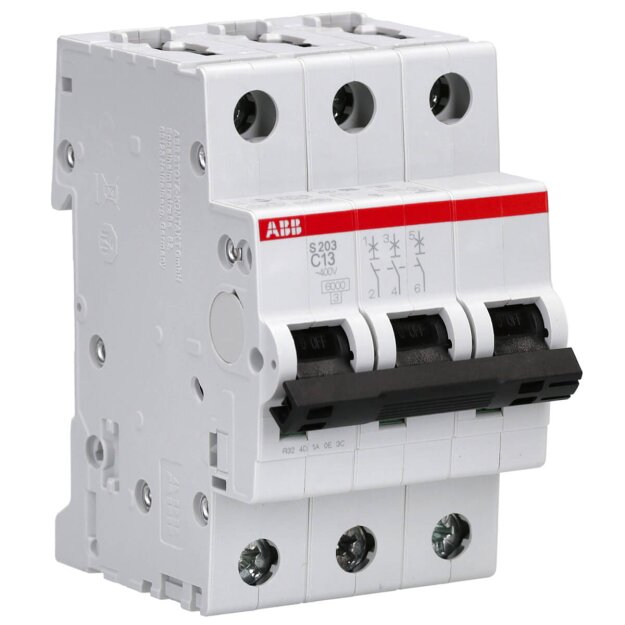

Der ABB S203‑C13 ist ein dreipoliger Leitungsschutzschalter der Serie System pro M compact S200. Er kombiniert thermische Überlastauslösung mit magnetischer Kurzschlusserkennung – Charakteristik C – und bietet zuverlässigen Kabel- und Leitungsschutz. Mit einem Nennstrom von 13 A und einem beeindruckenden Bemessungsschaltvermögen von bis zu 6 kA bei 230/400 V AC (und sogar 10 kA laut UL bei bestimmten Spannungen) ist er bestens geeignet für Wohn-, Gewerbe- und Industrieanwendungen. Das robuste Schraubklemmen-Design, die strombegrenzende Auslösecharakteristik und die kompakte Bauform (3 TE) machen den S203‑C13 zur idealen Wahl für platzoptimierte Verteiler und anspruchsvolle Installationen.

Dreipolig, Charakteristik C: Kombiniert thermische (Überlast) und magnetische (Kurzschluss) Auslösung
13 A Nennstrom: Geeignet für Standardstromkreise in Wohn- und Gewerbeumgebungen
Starkes Schaltvermögen: 6 kA (IEC) bei 230/400 V, bis zu 10 kA bei gemäß UL/WI-Angaben
Kompakte Bauform: Nur 3 TE breit, einfache Montage auf DIN‑Schiene mit Schraubanschlüssen
Zertifiziert und nachhaltig: IEC/EN 60898‑1, IEC/EN 60947‑2, UL‑1077; höchste Umweltverträglichkeit laut EcoSolutions (87,8 % recyclingfähig)

Weitere Informationen

Serie:	S200
Produktgruppe:	Leitungsschutzschalter
Bemessungsstrom:	13 A

Technische Daten und Merkmale zu ABB Stotz S&J Sicherungsautomat S203-C13 (1er):

Einbautiefe	69 mm
Auslösecharakteristik	C
Polzahl (gesamt)	3
Anzahl der abgesicherten Pole	3
Bemessungsstrom	13 A
Bemessungsspannung	400 V
Bemessungsisolationsspannung Ui	440 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	-
Spannungsart	AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	20 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	10 kA
Frequenz	50 Hz
Frequenz	60 Hz
Verlustleistung	6,9 W
Energiebegrenzungsklasse	3
Unterputzmontage	nein
Mitschaltender Neutralleiter	nein
Überspannungskategorie	3
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	3
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig	35 mm²
Explosionsgeschützt	nein
