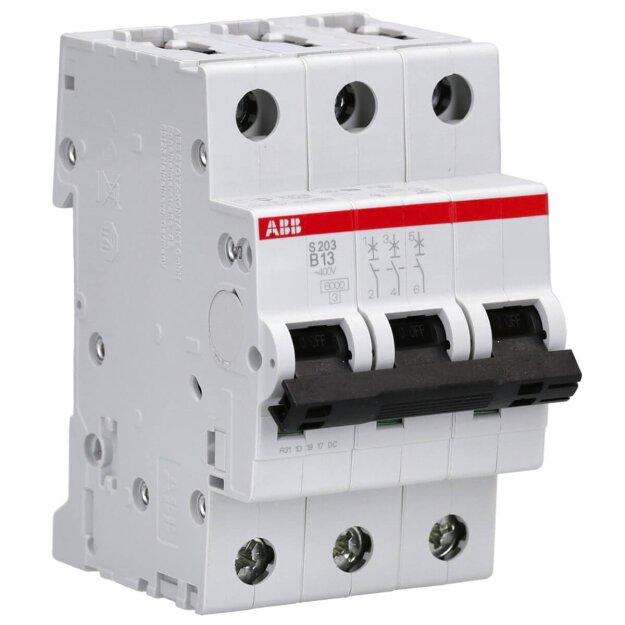

ABB S203-B13 Sicherungsautomat - S200-3P - 13 A - B(AC) 6 kA 2CDS253001R0135

ABB S203-B13 Sicherungsautomat - S200-3P - 13 A - B(AC) 6 kA 2CDS253001R0135

Artikelnummer: 2CDS253001R0135 ABB-2CDS253001_4016779468909
Hersteller: ABB
EAN: 4016779468909

UVP: 100,59 €

16,95 €

inkl. 19% USt. , zzgl.

bestellbar
Lieferzeit : 6-12 Wochen

weitere Artikel sind im Zulauf

ABB S203-B13 Sicherungsautomat - S200-3P - 13 A - B(AC) 6 kA 2CDS253001R0135

Der ABB S203-B13 ist ein dreipoliger Leitungsschutzschalter der Baureihe S200, konzipiert für den zuverlässigen Schutz von Kabeln und Leitungen vor Überlast und Kurzschluss. Mit einer Nennstromstärke von 13 A und einer B-Charakteristik eignet er sich besonders für Anwendungen mit niedrigen Einschaltströmen, wie beispielsweise in Wohngebäuden oder Büroinstallationen. Die Kombination aus thermischer und elektromagnetischer Auslösung gewährleistet eine präzise und schnelle Abschaltung im Fehlerfall. Dank seiner kompakten Bauweise mit 3 Teilungseinheiten und der Möglichkeit zur Montage auf DIN-Schienen lässt sich der S203-B13 einfach in bestehende Installationen integrieren. Zusätzlich bietet er die Möglichkeit zur Erweiterung mit verschiedenen Zusatzeinrichtungen, was seine Flexibilität und Anpassungsfähigkeit erhöht.

Dreipoliger Leitungsschutzschalter: Für den Schutz von drei Phasen in elektrischen Installationen.
B-Charakteristik: Schnelle Auslösung bei niedrigen Überströmen, ideal für Standardanwendungen.
Nennstrom 13 A: Geeignet für mittlere Lasten in Wohn- und Gewerbebauten.
Schaltvermögen 6 kA: Hohe Abschaltleistung gemäß IEC/EN 60898-1.
Kompakte Bauform: Platzsparende Installation mit 3 Teilungseinheiten Breite

Weitere Informationen

Serie:	S200
Produktgruppe:	Leitungsschutzschalter
Bemessungsstrom:	13 A

Technische Daten und Merkmale zu ABB Stotz S&J Sicherungsautomat S203-B13 (1er):

Einbautiefe	69 mm
Auslösecharakteristik	B
Polzahl (gesamt)	3
Anzahl der abgesicherten Pole	3
Bemessungsstrom	13 A
Bemessungsspannung	400 V
Bemessungsisolationsspannung Ui	440 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	-
Spannungsart	AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	20 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	10 kA
Frequenz	50 Hz
Frequenz	60 Hz
Verlustleistung	6,9 W
Energiebegrenzungsklasse	3
Unterputzmontage	nein
Mitschaltender Neutralleiter	nein
Überspannungskategorie	3
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	3
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig	35 mm²
Explosionsgeschützt	nein

Installation instruction

Installation instruction

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
