ABB S201-B63 Sicherungsautomat - S200 - 1P - 63 A - B(AC) 6 kA 2CDS251001R0635

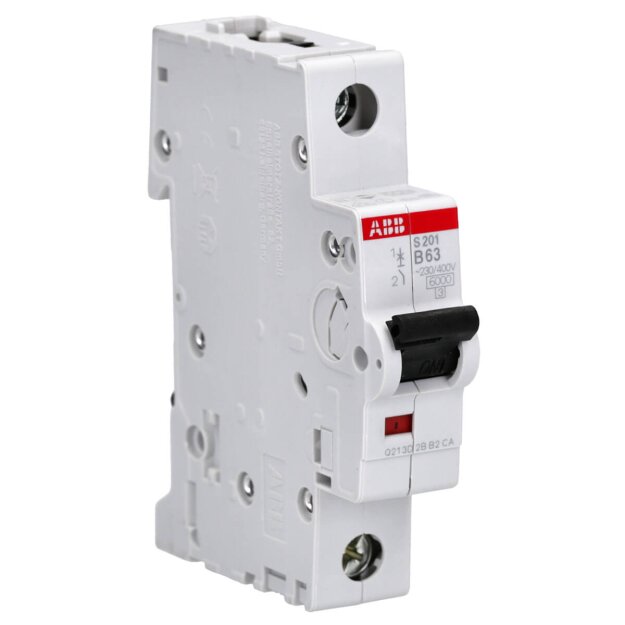

Der ABB S201‑B63 ist ein einpoliger Leitungsschutzschalter aus der System pro M compact S200-Serie, konzipiert zur Sicherung von einphasigen Stromkreisen. Er bietet zuverlässigen Überlast- und Kurzschlussschutz durch kombinierte thermisch-magnetische Auslösung – Charakteristik B. Mit einem Nennstrom von 63 A und einem Bemessungsschaltvermögen von 6 kA (IEC) beziehungsweise 10 kA (UL) ist er ideal für Wohn-, Gewerbe- und leichte Industrieanwendungen geeignet. Das innovative, strombegrenzende Design und die kompakten Abmessungen (1 TE, 17,5 mm breit) ermöglichen eine platzsparende und effiziente Installation im Hutschienen-Verteiler. Erweiterungsmodule wie Hilfskontakte oder Unterspannungsauslöser lassen sich optional nachrüsten.
- Charakteristik B, 63 A: Schnelle Auslösung bei Überlast und Kurzschluss — ideal für Standardstromkreise
- Kompaktes Design: Nur 17,5 mm (1 TE), modulare DIN-Schienenmontage
- Hohe Leistung: 6 kA Abschaltvermögen nach IEC bzw. 10 kA nach UL (230 V AC)
- Strombegrenzend: Reduziert thermische Belastung im Netz bei Kurzschluss
- Erweiterbar: Kompatibel mit Zusatzmodulen wie Hilfskontakten, Unterspannungs- oder Fernauslösezubehör
| Serie: | S200 |
| Schutzart: | IP20 |
| Produktgruppe: | Leitungsschutzschalter |
| Bemessungsstrom: | 63 A |
Technische Daten und Merkmale zu ABB Stotz S&J Sicherungsautomat S201-B63 (1er):
| Einbautiefe | 69 mm |
| Auslösecharakteristik | B |
| Polzahl (gesamt) | 1 |
| Anzahl der abgesicherten Pole | 1 |
| Bemessungsstrom | 63 A |
| Bemessungsspannung | 230 V |
| Bemessungsisolationsspannung Ui | 440 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 kA |
| Spannungsart | AC/DC |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 10 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 10 kA |
| Frequenz | 50 Hz |
| Frequenz | 60 Hz |
| Verlustleistung | 4,8 W |
| Energiebegrenzungsklasse | 3 |
| Unterputzmontage | nein |
| Mitschaltender Neutralleiter | nein |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | ja |
| Breite in Teilungseinheiten | 1 |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur während des Betriebs | -25 °C |
| Umgebungstemperatur während des Betriebs | 55 °C |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 25 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 35 mm² |
| Explosionsgeschützt | nein |
