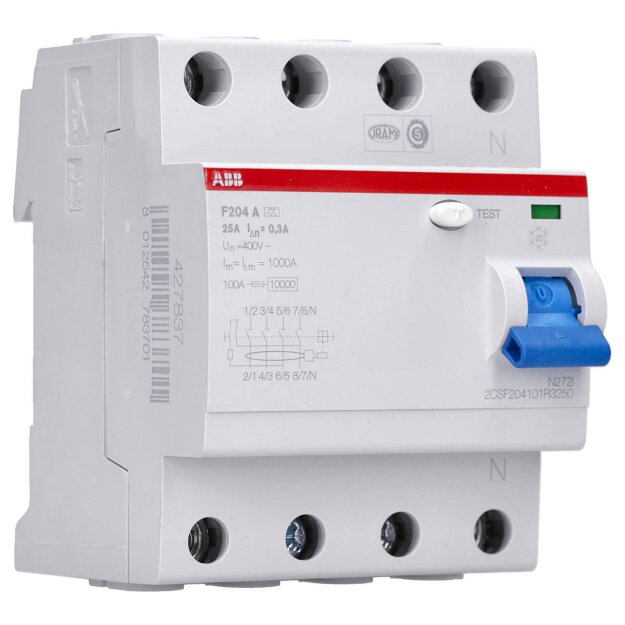

ABB F204 A-25/0.3 Fehlerstrom-Schutzschalter - 4P - Typ A - 300 mA - 25 A 2CSF204101R3250

ABB F204 A-25/0.3 Fehlerstrom-Schutzschalter - 4P - Typ A - 300 mA - 25 A 2CSF204101R3250

Artikelnummer: 2CSF204101R3250 ABB-2CSF204101_8012542783701
Hersteller: ABB
EAN: 8012542783701

UVP: 158,69 €

39,90 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

ABB F204 A-25/0.3 Fehlerstrom-Schutzschalter - 4P - Typ A - 300 mA - 25 A 2CSF204101R3250

Der ABB F20  A‑25/0,3 ist ein vierpoliger Fehlerstromschutzschalter (RCCB) der F200-Serie mit Sensitivität 300 mA und Auslösecharakteristik Typ A. Er erkennt sowohl Wechsel- als auch pulsierende Gleichfehlerströme, wodurch er umfassenden Schutz für Mensch und Anlage bietet – etwa bei indirekten Kontakten in Gewerbe- und Industrieinstallationen. Mit einem Nennstrom von 2  A und einem zuverlässigen Abschaltvermögen von 1  kA schützt er auch bei Kurzschlüssen effizient. Sein robustes Design mit   kV Stoßfestigkeit und 50  V Isolationsspannung gewährleistet Störfestigkeit. Dank kompakter 4‑TE-Bauform, IP2X-Gehäuse und rund 10.000 Schaltzyklen Lebensdauer eignet er sich ideal für DIN-Hutschienensysteme in anspruchsvollen Umgebungen.

Typ A, 300 mA Empfindlichkeit: erkennt Wechsel- und pulsierende Gleichströme – optimal für gewerbliche Anwendungen
25 A Nennstrom, 10 kA Auslösevermögen: schützt sicher vor Kurzschlussströmen
4 kV Stoß- und 500 V Isolationsfestigkeit: hohe Verlässlichkeit auch bei transienten Störungen
Langlebig & kompakt: 4‑TE, IP2X-Schutzklasse, etwa 10 000 Schaltzyklen – ideal für modulare Systeme
Normgerecht & vielseitig: IEC 61008-1/-2-1, IP2X, RoHS – geeignet für Schutzbereiche wie Bäder, Industrie oder Photovoltaik

Weitere Informationen

Serie:	F200
Polzahl:	4
Auslösecharakteristik:	A
Produktgruppe:	Fehlerstrom-Schutzschalter
Bemessungsstrom:	25 A

Technische Daten und Merkmale zu ABB Stotz S&J FI-Schutzschalter F204A-25/0,3 (1er):

Polzahl	4
Bemessungsspannung	400 V
Bemessungsstrom	25 A
Bemessungsfehlerstrom	0,3 A
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Verlustleistung	-
Montageart	DIN-Schiene
Fehlerstrom-Typ	sonstige
Selektiver-Typ	nein
Kurzzeitverzögerter Typ	nein
Kurzschlussfestigkeit (Icw)	1 kA
Stoßstromfestigkeit	-
Spannungsart	AC
Mit Verriegelungsvorrichtung	ja
Frequenz	sonstige
Zusatzeinrichtungen möglich	ja
Schutzart (IP)	IP2X
Breite in Teilungseinheiten	4
Einbautiefe	69 mm
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Verschmutzungsgrad	2
Anschließbarer Leiterquerschnitt mehrdrähtig	0 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25 mm²
Anschließbarer Leiterquerschnitt eindrähtig	25 mm²
RAL-Nummer (ähnlich)	-
Explosionsgeschützt	nein
