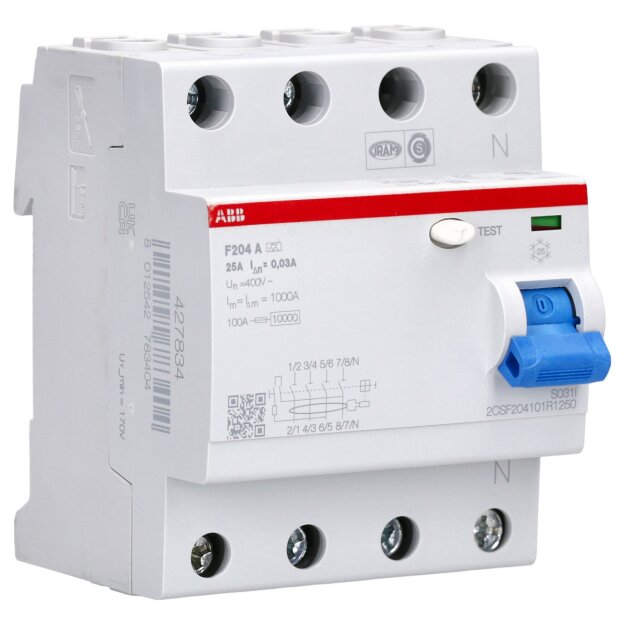

ABB F204 A-25/0.03 Fehlerstrom-Schutzschalter 4P Typ A 30 mA 25 A 2CSF204101R1250

ABB F204 A-25/0.03 Fehlerstrom-Schutzschalter 4P Typ A 30 mA 25 A 2CSF204101R1250

Artikelnummer: 2CSF204101R1250 ABB-2CSF204101_8012542783404
Hersteller: ABB
EAN: 4016779476201

UVP: 148,75 €

31,50 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

ABB F204 A-25/0.03 Fehlerstrom-Schutzschalter 4P Typ A 30 mA 25 A 2CSF204101R1250

Der ABB F204 A‑25/0,03 ist ein hochwertiger, vierpoliger Fehlerstromschutzschalter (RCCB) der F200-Serie mit Typ‑A-Auslösecharakteristik. Er erkennt sowohl sinusförmige Wechsel- als auch pulsierende Gleichfehlerströme und schützt zuverlässig Menschen und Installationen bei Fehlerströmen ab 30 mA. Mit 25 A Nennstrom und einer Übereinstimmung mit 230/400 V AC eignet er sich ideal für Wohn-, Gewerbe- und Industriebereich. Der Schalter weist ein Abschaltvermögen von 10 kA auf, bei gleichzeitig robuster Stoßspannungsfestigkeit von 4 kV, wodurch er auch bei starken Einschaltvorgängen und transienten Störimpulsen zuverlässig arbeitet. Seine kompakte Bauform (4 TE, ca. 0,375 kg), die DIN-Hutschienenmontage sowie eine Lebensdauer von ca. 10 000 Schaltzyklen machen den F204 zur hochwertigen Ergänzung in sicherheitsbewussten Installationen.

Typ A, 30 mA Fehlerstromsensitivität: erkennt Wechsel- und pulsierende Gleichströme für umfassenden Schutz
25 A Nennstrom, 10 kA Abschaltvermögen: robust gegen Kurzschlusslasten in Verbraucherschutzkreisen
Stoßfestigkeit & Isolationsspannung: 4 kV Stoßspannung, 500 V Isolationsfestigkeit – zuverlässig unter rauen Bedingungen
Hochwertige Mechanik & langlebig: 4‑TE kompakt, Schienenmontage, ca. 10 000 Schaltzyklen – ideal für professionelle Anwendungen
Normenkonform & vielseitig einsetzbar: IEC 61008‑1/2‑1, RoHS, IP2X – optimal für moderne Wohn-, Büro- und Industrieanlagen

Weitere Informationen

Serie:	F200
Polzahl:	4
Auslösecharakteristik:	A
Bemessungsstrom:	25 A

Technische Daten und Merkmale zu ABB Stotz S&J FI-Schutzschalter F204A-25/0,03 (1er):

Polzahl	4
Bemessungsspannung	400 V
Bemessungsstrom	25 A
Bemessungsfehlerstrom	0,03 A
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Verlustleistung	-
Montageart	DIN-Schiene
Fehlerstrom-Typ	sonstige
Selektiver-Typ	nein
Kurzzeitverzögerter Typ	nein
Kurzschlussfestigkeit (Icw)	1 kA
Stoßstromfestigkeit	-
Spannungsart	AC
Mit Verriegelungsvorrichtung	ja
Frequenz	sonstige
Zusatzeinrichtungen möglich	ja
Schutzart (IP)	IP2X
Breite in Teilungseinheiten	4
Einbautiefe	69 mm
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Verschmutzungsgrad	2
Anschließbarer Leiterquerschnitt mehrdrähtig	0 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25 mm²
Anschließbarer Leiterquerschnitt eindrähtig	25 mm²
RAL-Nummer (ähnlich)	-
Explosionsgeschützt	nein

Installation instruction

Installation instruction

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
