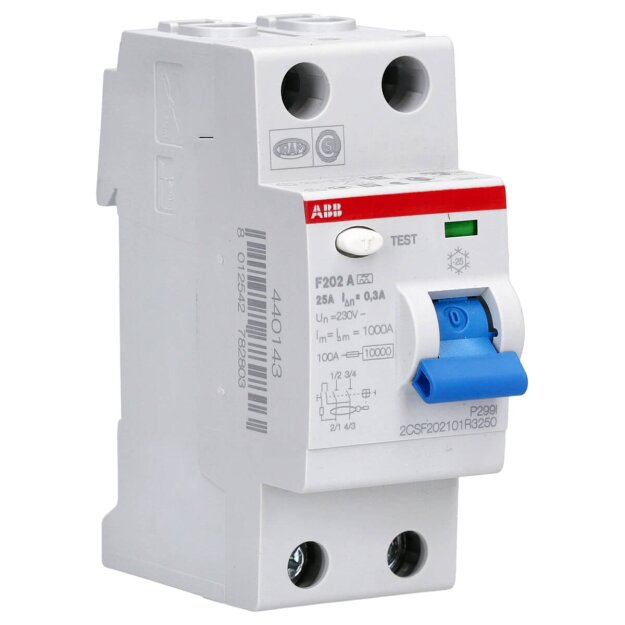

ABB F202 A-25/0.3 Fehlerstrom-Schutzschalter - 2P - Typ A - 300 mA - 25 A 2CSF202101R3250

ABB F202 A-25/0.3 Fehlerstrom-Schutzschalter - 2P - Typ A - 300 mA - 25 A 2CSF202101R3250

Artikelnummer: 2CSF202101R3250 ABB-2CSF202101_8012542782803
Hersteller: ABB
EAN: 8012542782803

UVP: 152,32 €

34,50 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

ABB F202 A-25/0.3 Fehlerstrom-Schutzschalter - 2P - Typ A - 300 mA - 25 A 2CSF202101R3250

Der ABB F202 A‑25/0,3 ist ein zweipoliger Fehlerstromschutzschalter (RCCB) der F200-Serie mit Typ‑A-Auslöseverhalten und einer Nennempfindlichkeit von 300 mA. Er bietet umfassenden Schutz für Mensch und Anlage, indem er Wechsel- und pulsierende Gleichfehlerströme erkennt und sofort abschaltet. Der Schalter ist für 25 A Betriebsstrom bei 230 V AC ausgelegt, mit einer maximalen Abschaltbedingung von 10 kA (Inc) und einem servicefähigen Abschaltvermögen von 1 kA (Ics). Mit einem Isolationsspannungswert von 500 V und Stoßfestigkeit bis 4 kV (Uimp) widersteht er auch elektrischen Störimpulsen. Der thermisch ausgestattete Bau hat eine Modultiefe von 69 mm, Verlustleistung von nur 1 W pro Pol, ermöglicht bis zu 10 000 Schaltzyklen und ist geeignet für die DIN-Schienenmontage . Das IP2X-geschützte Gehäuse ist robust gegenüber Feuchtigkeit und Vibration und erfüllt internationale Vorgaben (IEC 61008, UL 1053, RoHS)

Typ A, 300 mA Empfindlichkeit: erkennt Wechsel- und pulsierende Gleichfehlerströme für umfassenden Personenschutz
25 A Nennstrom, 10 kA Abschaltvermögen: sichert gegen fehlerbedingte Kurzschlüsse in Standardinstallationen
Isolations- & Stoßspannung: 500 V Ui, 4 kV Uimp – widerstandsfähig gegen elektrische Störungen
Bis 10 000 Schaltzyklen, 1 W Verlustleistung pro Pol: langlebig und energieeffizient im Dauerbetrieb
DIN-Schienenmontage, IP2X, IEC/UL/RoHS-zertifiziert: robust, kompakt und normkonform für weltweiten Einsatz

Weitere Informationen

Serie:	F200
Schutzart:	IP20
Polzahl:	2
Auslösecharakteristik:	A
Produktgruppe:	Fehlerstrom-Schutzschalter
Bemessungsstrom:	25 A

Technische Daten und Merkmale zu ABB Stotz S&J FI-Schutzschalter F202A-25/0,3 (1er):

Polzahl	2
Bemessungsspannung	230 V
Bemessungsstrom	25 A
Bemessungsfehlerstrom	0,3 A
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Verlustleistung	-
Montageart	DIN-Schiene
Fehlerstrom-Typ	sonstige
Selektiver-Typ	nein
Kurzzeitverzögerter Typ	nein
Kurzschlussfestigkeit (Icw)	1 kA
Stoßstromfestigkeit	-
Spannungsart	AC
Mit Verriegelungsvorrichtung	ja
Frequenz	sonstige
Zusatzeinrichtungen möglich	ja
Schutzart (IP)	IP2X
Breite in Teilungseinheiten	2
Einbautiefe	69 mm
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Verschmutzungsgrad	2
Anschließbarer Leiterquerschnitt mehrdrähtig	0 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25 mm²
Anschließbarer Leiterquerschnitt eindrähtig	25 mm²
RAL-Nummer (ähnlich)	-
Explosionsgeschützt	nein
