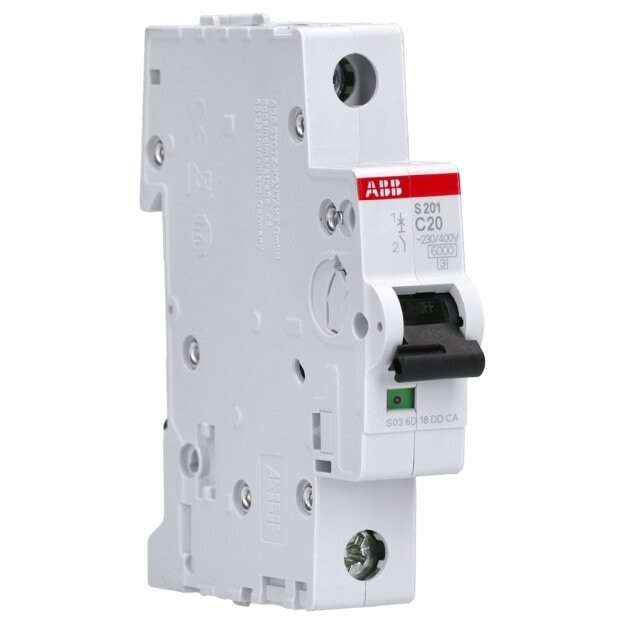

ABB S201-C20 Sicherungsautomat S200-1P 20 A-C 2CDS251001R0204

Der ABB S201-C20 ist ein einpoliger Leitungsschutzschalter aus der System pro M compact S200 Serie, entwickelt zum Schutz elektrischer Leitungen vor Überlast und Kurzschluss. Bitte beachten Sie, dass die Installation und der Anschluss dieses Leitungsschutzschalters ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen sollten, um die Sicherheit und ordnungsgemäße Funktion der elektrischen Anlage zu gewährleisten.

Nennstrom und Auslösecharakteristik: Dieser Schalter ist für einen Nennstrom von 20 A ausgelegt und besitzt eine C-Charakteristik, die eine Auslösung bei 5- bis 10-fachem Nennstrom ermöglicht. Dies macht ihn besonders geeignet für Anwendungen mit moderaten Einschaltströmen, wie beispielsweise bei Beleuchtungssystemen oder Steckdosenkreisen.
Bemessungsspannung und Schaltvermögen: Der S201-C20 ist für eine Bemessungsspannung von 230/400 V AC ausgelegt und verfügt über ein Schaltvermögen von bis zu 6 kA, was ihn für den Einsatz in typischen Niederspannungsnetzen qualifiziert.
Trennmechanismen: Der Leitungsschutzschalter kombiniert einen thermischen Auslöser für den Überlastschutz mit einem elektromagnetischen Auslöser für den Kurzschlussschutz, um umfassenden Schutz zu gewährleisten.
Montage und Anschluss: Die Montage erfolgt auf einer standardisierten DIN-Hutschiene (TH35), und der Schalter verfügt über Schraubklemmen, die Leiterquerschnitte von 0,75 mm² bis 35 mm² aufnehmen können, was eine flexible Installation ermöglicht.
Normenkonformität und Schutzart: Der S201-C20 entspricht den Normen IEC/EN 60898-1 und IEC/EN 60947-2 und bietet eine Schutzart von IP20, was einen grundlegenden Schutz gegen feste Fremdkörper gewährleistet.

Produkteigenschaft	Wert
Serie:	S200
Schutzart:	IP20
Auslösecharakteristik:	C
Produktgruppe:	Leitungsschutzschalter
Bemessungsstrom:	20 A

Technische Daten und Merkmale zu ABB Stotz S&J Sicherungsautomat S201-C20 (1er):

Einbautiefe	69 mm
Auslösecharakteristik	C
Polzahl (gesamt)	1
Anzahl der abgesicherten Pole	1
Bemessungsstrom	20 A
Bemessungsspannung	230 V
Bemessungsisolationsspannung Ui	440 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	6 kA
Spannungsart	AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	10 kA
Frequenz	50 Hz
Frequenz	60 Hz
Verlustleistung	2,5 W
Energiebegrenzungsklasse	3
Unterputzmontage	nein
Mitschaltender Neutralleiter	nein
Überspannungskategorie	3
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	1
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig	35 mm²
Explosionsgeschützt	nein
