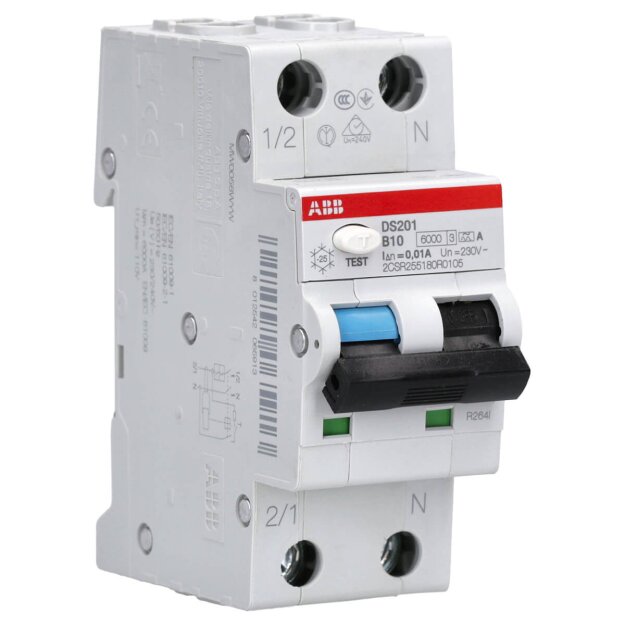

ABB DS201 B10 A10 FI/LS-Schalter 6kA, 1P+N, Typ A, B 10, 10mA 2CSR255180R0105

ABB DS201 B10 A10 FI/LS-Schalter 6kA, 1P+N, Typ A, B 10, 10mA 2CSR255180R0105

Artikelnummer: 2CSR255180R0105 ABB-2CSR255180R0105_8012542065913
Hersteller: ABB
EAN: 8012542065913

UVP: 187,43 €

97,59 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

ABB DS201 B10 A10 FI/LS-Schalter 6kA, 1P+N, Typ A, B 10, 10mA 2CSR255180R0105

Der ABB DS201 B10 A10 (Artikelnummer: 2CSR255180R0105) ist ein kompakter FI/LS-Schalter (RCBO) der Serie DS201, der Leitungsschutz und Fehlerstromschutz in einem Gerät vereint. Mit einem Bemessungsstrom von 10 A, Charakteristik B und einer Fehlerstromauslösung von 10 mA (Typ A) bietet er zuverlässigen Schutz vor Überlast, Kurzschluss sowie sinusförmigen Wechsel- und pulsierenden Gleichfehlerströmen. Das Gerät ist 2-polig schaltend (1P+N) und eignet sich ideal für den Einsatz in Wohn- und Zweckbauten. Die kompakte Bauform mit 2 Teilungseinheiten ermöglicht eine platzsparende Installation auf DIN-Schienen.

Kombinierter Schutz: Leitungsschutz (10 A, Charakteristik B) und Fehlerstromschutz (10 mA, Typ A) in einem Gerät
Hohe Schaltleistung: Bemessungsschaltvermögen von 6 kA gemäß EN 61009-1
Kompakte Bauform: 2 TE Breite für platzsparende DIN-Schienenmontage
Zuverlässige Sicherheit: Schutz vor Überlast, Kurzschluss und Fehlerströmen
Einfache Installation: Schraubklemmen für sichere und schnelle Verdrahtung

Weitere Informationen

Serie:	DS201
Schutzart:	IP20
Auslösecharakteristik:	A B
Produktgruppe:	Kombination FI-Schalter/Leitungsschutzschalter
Bemessungsstrom:	10 A
Auslösestrom:	0,01 A

Technische Daten und Merkmale zu ABB Stotz S&J DS201A-B10/0,01 FI/LS-Schalter 6kA, 1P+N, Typ A, B 10, 10mA:

Polzahl (gesamt)	2
Anzahl der abgesicherten Pole	1
Bemessungsspannung	240 V
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	-
Bemessungsstrom	10 A
Bemessungsfehlerstrom	-
Fehlerstrom-Typ	A
Energiebegrenzungsklasse	3
Verlustleistung	2,3 W
Bemessungsabschaltvermögen nach EN 61009	6 kA
Bemessungsabschaltvermögen nach IEC 60947-2	10 kA
Bemessungsschaltvermögen Icn nach EN 61009-1	-
Abschaltcharakteristik	-
Stoßstromfestigkeit	-
Spannungsart	AC
Frequenz	50/60 Hz
Auslösecharakteristik	B
Mitschaltender Neutralleiter	ja
Mit Verriegelungsvorrichtung	nein
Überspannungskategorie	3
Verschmutzungsgrad	2
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Breite in Teilungseinheiten	2
Einbautiefe	69 mm
Unterputzmontage	nein
Fehlauslöseschutz	nein
Schutzart (IP)	IP20
Anschließbarer Leiterquerschnitt eindrähtig	-
Anschließbarer Leiterquerschnitt mehrdrähtig	-
