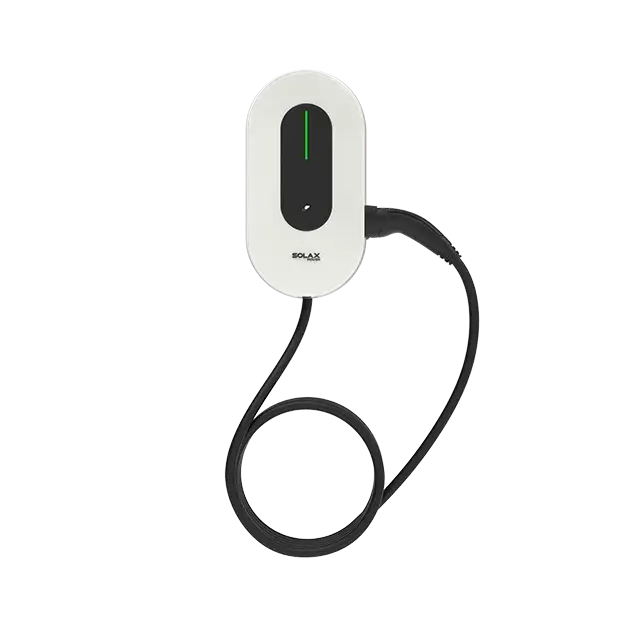

SolaX X3-HAC-11 Smart EV Charger G2 Wallbox mit 11 kW und 6,5 m Typ-2-Kabel
Der SolaX X3-HAC-11 Smart EV Charger G2 ist eine dreiphasige 11-kW-Wallbox für das AC-Laden von Elektrofahrzeugen. Die Ladestation ist für private und gewerbliche Anwendungen ausgelegt und lässt sich in kompatible SolaX Photovoltaik- und Energiemanagementsysteme integrieren. Funktionen wie PV-Überschussladen, dynamisches Lastmanagement und die automatische Umschaltung zwischen einphasigem und dreiphasigem Laden ermöglichen eine flexible Anpassung des Ladevorgangs an die verfügbare Leistung.
Der X3-HAC-11 arbeitet an einem dreiphasigen 400-V-Netz und unterstützt einen Ladestrom von 6 bis 16 A. Daraus ergibt sich ein regelbarer Ladeleistungsbereich von 1,4 bis 11 kW. Durch die automatische 1-/3-Phasenumschaltung kann insbesondere beim PV-geführten Laden bereits bei geringerer verfügbarer Solarleistung ein Ladevorgang beginnen und bei höherer Leistung automatisch auf dreiphasiges Laden gewechselt werden.
Die Ausführung mit fest angeschlagenem Ladekabel verfügt über ein 6,5 m langes Typ-2-Kabel nach IEC 62196. Zur Freigabe und Steuerung des Ladevorgangs unterstützt die Wallbox Plug & Charge, RFID und App. Über die SolaX App und die Weboberfläche lassen sich Ladevorgänge überwachen und steuern.
Für die Systemintegration stehen Wi-Fi, Ethernet, zweimal RS485 sowie optional 4G zur Verfügung. Unterstützte Kommunikationsprotokolle sind OCPP 1.6J, Modbus TCP, Modbus RTU und Cloud API. Damit lässt sich der Smart EV Charger G2 sowohl in SolaX-Systemlösungen als auch in geeignete übergeordnete Energiemanagement- und Ladeinfrastrukturen einbinden.
Die Wallbox verfügt über eine integrierte Fehlerstromüberwachung für 30 mA AC und 6 mA DC. Weitere integrierte Schutzfunktionen umfassen Über- und Unterspannungsschutz, Überlastschutz, Kurzschlussschutz, Fehlerstromüberwachung, Erdungsschutz, Überspannungsschutz und Übertemperaturschutz. Die Kabelausführung besitzt die Schutzart IP65, das Gehäuse erreicht IK10 und ist für den Einsatz im Innen- und Außenbereich vorgesehen.
Ein MID-Zähler ist nicht serienmäßig integriert, kann laut Hersteller jedoch extern ergänzt werden. Für PV-Überschussladen und dynamisches Lastmanagement können abhängig von der Anlagenkonfiguration weitere kompatible Mess- und Systemkomponenten erforderlich sein.
-
11 kW AC-Wallbox für Elektrofahrzeuge und Plug-in-Hybride
-
1,4 bis 11 kW Ladeleistungsbereich für eine flexible Leistungsregelung
-
6 bis 16 A Ladestrom bei ein- oder dreiphasigem Betrieb
-
Automatische 1-/3-Phasenumschaltung für PV-geführtes Laden
-
6,5 m Typ-2-Ladekabel bei der Kabelausführung
-
PV-Überschussladen in kompatiblen SolaX-Systemkonfigurationen
-
Dynamisches Lastmanagement zur Anpassung an die verfügbare Anschlussleistung
-
Plug & Charge, RFID und App für Ladefreigabe und Bedienung
- Wi-Fi, Ethernet, 2 × RS485 und optional 4G
- OCPP 1.6J, Modbus TCP, Modbus RTU und Cloud API
-
Integrierte Fehlerstromüberwachung mit 30 mA AC und 6 mA DC
-
IP65-Schutzart bei der Ausführung mit Typ-2-Kabel
-
IK10-Gehäuse für erhöhte mechanische Widerstandsfähigkeit
-
Für Innen- und Außenbereiche geeignet
- Externer MID-Zähler optional
Technische Highlights des SolaX X3-HAC-11 Smart EV Charger G2
| Merkmal |
Beschreibung |
| Hersteller |
SolaX Power |
| Serie |
Smart EV Charger G2 |
| Modell |
X3-HAC-11 |
| Produkttyp |
AC-Wallbox / EV-Ladestation |
| Netzanschluss |
400 V AC, 50/60 Hz |
| Netzformen |
TN, TT, IT |
| Maximale Ladeleistung |
11 kW |
| Ladeleistungsbereich |
1,4 bis 11 kW |
| Ladestrom |
6 bis 16 A, ein- oder dreiphasig |
| Phasenumschaltung |
Automatische Umschaltung zwischen 1- und 3-phasigem Laden |
| Ladeanschluss |
Typ-2-Stecker oder Typ-2-Steckdose nach IEC 62196, abhängig von der Ausführung |
| Kabellänge |
6,5 m bei Typ-P-Kabelausführung |
| Authentifizierung |
Plug & Charge, RFID nach ISO 14443-A, App |
| Kommunikationsschnittstellen |
Wi-Fi, Ethernet, 2 × RS485, optional 4G |
| Protokolle |
OCPP 1.6J, Modbus TCP, Modbus RTU, Cloud API |
| Ladekommunikation |
IEC 61851-1 |
| Bedienung |
RGB-LED, App und optional LCD |
| Fernsteuerung |
App und Weboberfläche |
| PV-Überschussladen |
Unterstützt bei kompatibler Systemintegration |
| Dynamisches Lastmanagement |
Unterstützt |
| MID-Zähler |
Extern optional |
| Fehlerstromüberwachung |
30 mA AC und 6 mA DC integriert |
| Schutzfunktionen |
Über-/Unterspannung, Überlast, Kurzschluss, Fehlerstrom, Erdung, Überspannung, Übertemperatur |
| Relaisschutz |
Erkennung verschweißter Relais |
| Diebstahlschutz |
Vorhängeschloss-Unterstützung |
| Schutzart |
IP65 bei Steckertyp, IP54 bei Steckdosentyp |
| Stoßfestigkeit |
IK10 Gehäuse, IK08 bei Displayausführung |
| Gehäusematerial |
Polycarbonat |
| Kühlung |
Natürliche Kühlung |
| Montage |
Wandmontage oder optionaler Standfuß |
| Einsatzbereich |
Innen- und Außenbereich |
| Betriebstemperatur ohne Display |
-30 bis +50 °C |
| Betriebstemperatur mit Display |
-25 bis +50 °C |
| Luftfeuchtigkeit |
5 bis 95 % relative Luftfeuchte, nicht kondensierend |
| Maximale Betriebshöhe |
2000 m |
| Abmessungen |
206 × 390 × 139 mm |
| Gewicht Kabelausführung |
6,5 kg |
| Gewicht Steckdosenausführung |
3 kg |
| Normen |
IEC 61851-1:2017, IEC 62196-2:2016 |
Häufig gestellte Fragen zum SolaX X3-HAC-11 Smart EV Charger G2
Welche Ladeleistung bietet der SolaX X3-HAC-11?
Der X3-HAC-11 unterstützt eine Ladeleistung von 1,4 bis 11 kW. Der Ladestrom lässt sich zwischen 6 und 16 A einstellen und kann ein- oder dreiphasig bereitgestellt werden.
Unterstützt die Wallbox eine automatische Phasenumschaltung?
Ja. Der Smart EV Charger G2 unterstützt die automatische Umschaltung zwischen einphasigem und dreiphasigem Laden. Dadurch kann beim PV-Überschussladen ein größerer Leistungsbereich genutzt werden.
Kann der SolaX Smart EV Charger G2 mit Solarstrom laden?
Ja. SolaX sieht den Smart EV Charger G2 ausdrücklich für solaroptimiertes Laden vor. In einer kompatiblen Anlagenkonfiguration kann überschüssiger PV-Strom für das Elektrofahrzeug genutzt werden. Die dafür erforderlichen Mess- und Systemkomponenten richten sich nach dem Aufbau der jeweiligen Anlage.
Wie kann der Ladevorgang freigegeben werden?
Der Hersteller unterstützt Plug & Charge, RFID nach ISO 14443-A und die Freigabe über die SolaX App. Dadurch stehen für unterschiedliche Nutzungsszenarien mehrere Authentifizierungsmöglichkeiten zur Verfügung.
Welche Kommunikationsschnittstellen besitzt die Wallbox?
Der Smart EV Charger G2 besitzt Wi-Fi, Ethernet und zwei RS485-Schnittstellen. Optional kann eine 4G-Verbindung genutzt werden. Darüber hinaus unterstützt die Wallbox OCPP 1.6J, Modbus TCP, Modbus RTU und eine Cloud API.
Ist ein MID-Zähler integriert?
Nein. Im aktuellen SolaX-Datenblatt wird der MID-Zähler als externe, optionale Komponente geführt. Für Anwendungen mit entsprechenden Anforderungen muss daher die passende externe Messlösung berücksichtigt werden.
Welche Fehlerstromüberwachung ist integriert?
Die Wallbox besitzt eine integrierte Fehlerstromüberwachung für 30 mA AC und 6 mA DC. Zusätzlich sind weitere Schutzfunktionen gegen Über- und Unterspannung, Überlast, Kurzschluss, Erdungsfehler, Überspannung und Übertemperatur vorhanden.
Kann die Wallbox im Außenbereich installiert werden?
Ja. SolaX gibt den Smart EV Charger G2 für den Innen- und Außenbereich an. Die Ausführung mit Typ-2-Stecker und festem Kabel erreicht IP65 und das Gehäuse IK10. Die Montage- und Installationsvorgaben des Herstellers sind einzuhalten.
Was ist bei Installation und Netzanschluss zu beachten?
Installation, Anschluss und Inbetriebnahme müssen fachgerecht erfolgen. Bei einer Ladeeinrichtung mit 11 kW sind die Vorgaben des zuständigen Netzbetreibers, die Anforderungen nach § 19 Abs. 2 NAV sowie bei einer steuerbaren Verbrauchseinrichtung die Anforderungen nach § 14a EnWG in der jeweiligen Anlagenkonfiguration zu berücksichtigen.
