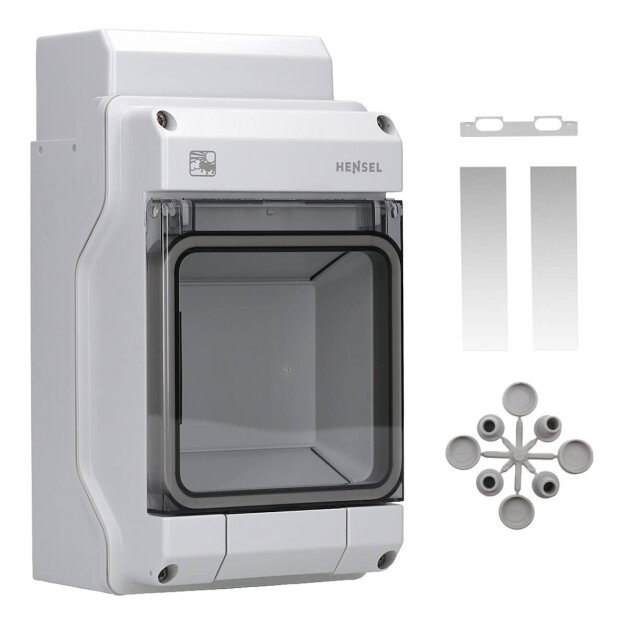

Hensel KV PC 9104 Kleinverteiler IP65 mit 4,5 Teilungseinheiten
Der Hensel KV PC 9104 Kleinverteiler ist ein wetterfester Installationsverteiler aus Polycarbonat für kompakte Elektroverteilungen. Mit 4,5 Teilungseinheiten auf einer Reihe bietet das Automatengehäuse Platz für Reiheneinbaugeräte bis 63 A. Die integrierten FIXCONNECT® N- und PE-Klemmen, die transparente Klappe und die Schutzart IP65 unterstützen eine übersichtliche und widerstandsfähige Aufputzinstallation.
-
Kleinverteiler mit 4,5 Teilungseinheiten auf einer Reihe für kompakte Elektroverteilungen
-
Installationsverteiler IP65 für Innenräume und die ungeschützte Installation
-
Wetterfestes Polycarbonat-Gehäuse für anspruchsvolle Umgebungsbedingungen
-
FIXCONNECT® N- und PE-Klemmen für eine strukturierte Verdrahtung
-
Automatengehäuse bis 63 A für Reiheneinbaugeräte auf 35-mm-DIN-Tragschiene
-
Transparente Klappe zur direkten Sichtkontrolle der eingebauten Geräte
-
Schutzklasse II durch schutzisolierte Gehäusekonstruktion
-
Bemessungsspannung 400 V und Bemessungsisolationsspannung bis 690 V AC
- FIXCONNECT® Klemmen mit 101 A Bemessungsstrom
- Vier Steckklemmanschlüsse und zwei Schraubanschlüsse je Pol
-
Metrische Vorprägungen M20, M25 und M32 für eine flexible Leitungseinführung
- Halogenfreies und silikonfreies Polycarbonat
-
Witterungsbeständig gegen UV-Belastung, Eis- und Seewasser sowie Korrosion
-
Kompakte Abmessungen von 228 x 126 x 111 mm für platzsparende Aufputzmontagen
- Normkonform nach DIN EN 60670-1 und DIN EN 60670-24
Die integrierten FIXCONNECT® N- und PE-Klemmen verfügen je Pol über vier Steckklemmanschlüsse und zwei Schraubanschlüsse. Die Steckklemmstellen eignen sich für eindrähtige und feindrähtige Kupferleiter mit Querschnitten von 1,5 bis 4 mm². Über die Schraubanschlüsse können abhängig von Leiterart und Anschlusskonfiguration Kupferleiter mit Querschnitten von 1,5 bis 25 mm² angeschlossen werden.
Für die Leitungseinführung befinden sich an der oberen und unteren Gehäusewand jeweils zwei metrische Vorprägungen M20 sowie eine weitere Vorprägung für M25 oder M32. Der herausbrechbare Geräteausschnitt und die Kabeleinführungsblende unterstützen eine an die Installation angepasste Leitungszuführung. Bei Verwendung der beiliegenden Verschlussstopfen bleibt die angegebene Schutzart IP65 erhalten.
Das Polycarbonat-Gehäuse ist halogenfrei, silikonfrei und witterungsbeständig. Der Kleinverteiler ist für Umgebungstemperaturen von -5 °C bis +40 °C ausgelegt. Der Werkstoff besitzt eine Temperaturbeständigkeit von -25 °C bis +80 °C und erfüllt die Glühdrahtprüfung nach IEC 60695-2-11 bei 750 °C.
Zum Lieferumfang gehören Verschlussstopfen, DIN-Tragschiene, Beschriftungsstreifen und Kabeleinführungsblende. Die transparente Klappe ermöglicht die Sichtkontrolle der eingebauten Reiheneinbaugeräte, ohne das Automatengehäuse zu öffnen.
