Hensel KV PC 9103 Kleinverteiler IP65 mit 3 Teilungseinheiten

Hensel KV PC 9103 Kleinverteiler IP65 mit 3 Teilungseinheiten

Artikelnummer: KV PC 9103 Hensel-4012591118_4012591118213
Hersteller: Hensel
EAN: 4012591118213

UVP: 49,03 €

27,34 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

Hensel KV PC 9103 Kleinverteiler IP65 mit 3 Teilungseinheiten

Der Hensel KV PC 9103 Kleinverteiler ist ein kompakter wetterfester Installationsverteiler aus Polycarbonat für die Aufnahme von Reiheneinbaugeräten. Mit 3 Teilungseinheiten auf einer Reihe eignet sich das Automatengehäuse für platzsparende Elektroverteilungen. Die integrierten FIXCONNECT® N- und PE-Klemmen, die transparente Klappe und die Schutzart IP65 unterstützen eine übersichtliche und widerstandsfähige Aufputzinstallation.

Kleinverteiler mit 3 Teilungseinheiten auf einer Reihe für kompakte Elektroverteilungen
Installationsverteiler IP65 für Innenräume und die ungeschützte Installation
Wetterfestes Polycarbonat-Gehäuse mit transparenter Klappe
FIXCONNECT® N- und PE-Klemmen für eine strukturierte Verdrahtung
Automatengehäuse bis 63 A für Geräte auf einer 35-mm-DIN-Tragschiene
Schutzklasse II durch schutzisolierte Gehäusekonstruktion
Bemessungsspannung 400 V und Bemessungsisolationsspannung bis 690 V AC
FIXCONNECT® Klemmen mit 101 A Bemessungsstrom
Vier Steckklemmanschlüsse und ein Schraubanschluss je Pol
Zwei metrische Vorprägungen M20 an der oberen und unteren Gehäusewand
Halogenfreies und silikonfreies Polycarbonat
Witterungsbeständig gegen UV-Belastung, Eis- und Seewasser sowie Korrosion
Kompakte Abmessungen von 197 x 102 x 92 mm
Normkonform nach DIN EN 60670-1 und DIN EN 60670-24

Die integrierten FIXCONNECT® N- und PE-Klemmen verfügen je Pol über vier Steckklemmanschlüsse und einen Schraubanschluss. Die Steckklemmstellen sind für eindrähtige und feindrähtige Kupferleiter mit Querschnitten von 1,5 bis 4 mm² ausgelegt. Am Schraubanschluss können abhängig von Leiterart und Anschlusskonfiguration Kupferleiter mit Querschnitten von 1,5 bis 25 mm² angeschlossen werden.

Für die Leitungseinführung stehen zwei metrische Vorprägungen M20 an der oberen und unteren Gehäusewand zur Verfügung. Der Geräteausschnitt ist herausbrechbar. Bei Verwendung der beiliegenden Verschlussstopfen bleibt die angegebene Schutzart IP65 erhalten.

Das Polycarbonat-Gehäuse ist halogenfrei, silikonfrei und witterungsbeständig. Der Kleinverteiler ist für Umgebungstemperaturen von -5 °C bis +40 °C vorgesehen. Der Werkstoff besitzt eine Temperaturbeständigkeit von -25 °C bis +80 °C und erfüllt die Glühdrahtprüfung nach IEC 60695-2-11 bei 750 °C.

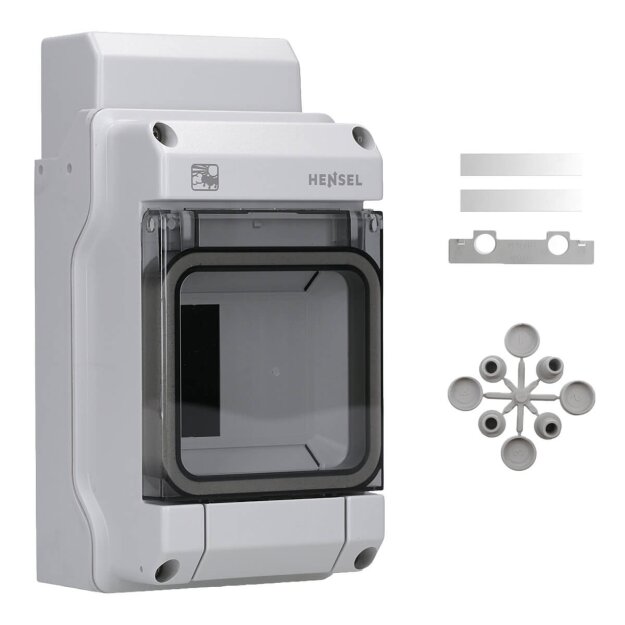

Zum Lieferumfang gehören Verschlussstopfen, DIN-Tragschiene, Beschriftungsstreifen und Kabeleinführungsblende. Die transparente Klappe ermöglicht die Sichtkontrolle der eingebauten Geräte, ohne das Automatengehäuse zu öffnen.

Weitere Informationen

Schutzart:	IP65
Produktgruppe:	Installationskleinverteiler

Technische Daten und Merkmale zu Hensel KVPC9103 KV 90-Automatengehäuse Polycarbonat 3 Teilungseinheiten (3x18 mm), IP 65:

Montageart	Aufputz
Anzahl der Reihen	1
Breite in Teilungseinheiten	3
Art der Abdeckung	Tür
Ausführung Deckel	geschlossen
Transparenter Deckel/Tür	ja
Werkstoff des Gehäuses	Kunststoff
Höhe	197 mm
Breite	102 mm
Tiefe	92 mm
Einbautiefe	72 mm
Einbauhöhe	-
Einbaubreite	-
Innentiefe	79 mm
Erdungsklemmenblock	-
Neutralleiterklemmenblock	-
DIN-Schiene	ja
Mit Montageplatte	nein
Anbaumöglichkeit	ja
EMV-Ausführung	nein
Farbe	grau
RAL-Nummer	7035
Schutzart (IP)	IP65
Mit Schloss	nein
Art der Schließung	-
Signaldurchlassende Tür	-
