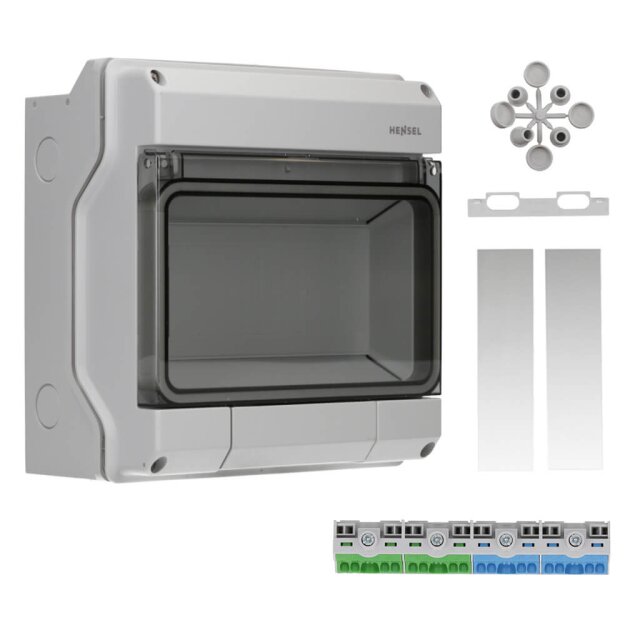

Hensel KV 9109 Kleinverteiler IP65 mit 9 Teilungseinheiten – Feuchtraum-Verteilerkasten

Hensel KV 9109 Kleinverteiler IP65 mit 9 Teilungseinheiten – Feuchtraum-Verteilerkasten

Artikelnummer: KV 9109 Hensel-4012591620_4012591620938
Hersteller: Hensel
EAN: 4012591620938

UVP: 68,19 €

36,41 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

weitere Artikel sind im Zulauf

Hensel KV 9109 Kleinverteiler IP65 mit 9 Teilungseinheiten

Der Hensel KV 9109 Kleinverteiler ist ein kompakter Aufputzverteiler für die geschützte Verteilung elektrischer Energie. Mit 9 Teilungseinheiten auf einer Reihe bietet das Automaten-Kleingehäuse Platz für Leitungsschutzschalter, Fehlerstrom-Schutzeinrichtungen und weitere Reiheneinbaugeräte bis 63 A. Die integrierten FIXCONNECT® N- und PE-Klemmen, die transparente Klappe sowie die hohe Schutzart IP65 unterstützen eine sichere, übersichtliche und platzsparende Elektroinstallation.

Kleinverteiler mit 9 Teilungseinheiten auf einer Reihe für kompakte Unterverteilungen
Installationsverteiler IP65 für Innenräume und geschützte Installationen im Freien
FIXCONNECT® N- und PE-Klemmen für eine schnelle und strukturierte Verdrahtung
Transparente Klappe zur direkten Sichtkontrolle der installierten Schaltgeräte
Aufputzverteiler bis 63 A für Geräte auf einer 35-mm-DIN-Tragschiene
Schutzklasse II durch schutzisolierte Gehäusekonstruktion
Bemessungsspannung 400 V und Bemessungsisolationsspannung bis 690 V AC
Klemmen-Bemessungsstrom 101 A für eine leistungsfähige Leiterverteilung
Acht Steckklemmstellen je Pol für Kupferleiter von 1,5 bis 4 mm²
Zwei Schraubklemmstellen je Pol für verschiedene Leiterquerschnitte bis 25 mm²
Sieben elastische Dichtmembranen für Leitungsdurchmesser von 7 bis 24 mm
Verlustleistungsabgabevermögen von 16 W bei einer Temperaturdifferenz von 30 K
Halogenfreies und silikonfreies Polystyrol-Gehäuse in Grau RAL 7035
Kompakte Abmessungen von 238 x 200 x 111 mm für platzsparende Aufputzmontagen
Normkonform nach DIN EN 60670-1 und DIN EN 60670-24

Die integrierten FIXCONNECT® N- und PE-Klemmen kombinieren Steckklemmanschlüsse mit Schraubanschlüssen. Je Pol stehen acht Steckklemmstellen für eindrähtige und feindrähtige Kupferleiter mit Querschnitten von 1,5 bis 4 mm² sowie zwei Schraubklemmstellen zur Verfügung. Abhängig von Leiterart und Anschlusskonfiguration lassen sich über die Schraubanschlüsse Kupferleiter mit Querschnitten bis 25 mm² anschließen.

Für die Leitungseinführung verfügt der Hensel KV 9109 über sieben elastische Dichtmembranen an der oberen und unteren Gehäusewand. Vier Einführungen decken Leitungsdurchmesser von 7 bis 16 mm ab, zwei weitere eignen sich für Durchmesser von 10 bis 20 mm. Eine zusätzliche Dichtmembran ist für Leitungen von 10 bis 24 mm vorgesehen. Bei Verwendung der beiliegenden Verschlussstopfen bleibt die Schutzart IP65 erhalten.

Zum Lieferumfang gehören eine DIN-Tragschiene, Verschlussstopfen, ein Beschriftungsstreifen und eine Kabeleinführungsblende. Das halogenfreie und silikonfreie Polystyrol-Gehäuse ist für Umgebungstemperaturen von -5 °C bis +40 °C ausgelegt. Die Glühdrahtprüfung bis 750 °C und die Klassifizierung nach UL 94 V-2 unterstützen den Einsatz in professionellen Elektroinstallationen.

Weitere Informationen

Schutzart:	IP65
Produktgruppe:	Installationskleinverteiler

Technische Daten und Merkmale zu Hensel KV9109 KV 90-Automatengehäuse 9 Teilungseinheiten (9x18 mm), IP 65:

Montageart	Aufputz
Anzahl der Reihen	1
Breite in Teilungseinheiten	9
Art der Abdeckung	Tür
Ausführung Deckel	geschlossen
Transparenter Deckel/Tür	ja
Werkstoff des Gehäuses	Kunststoff
Höhe	238 mm
Breite	200 mm
Tiefe	111 mm
Einbautiefe	93 mm
Einbauhöhe	-
Einbaubreite	-
Innentiefe	100 mm
Erdungsklemmenblock	-
Neutralleiterklemmenblock	-
DIN-Schiene	ja
Mit Montageplatte	nein
Anbaumöglichkeit	ja
EMV-Ausführung	nein
Farbe	grau
RAL-Nummer	7035
Schutzart (IP)	IP65
Mit Schloss	nein
Art der Schließung	-
Signaldurchlassende Tür	-
