Hensel KV 9236 Kleinverteiler IP65 mit 36 Teilungseinheiten auf 2 Reihen – Feuchtraum-Verteilerkasten

Hensel KV 9236 Kleinverteiler IP65 mit 36 Teilungseinheiten auf 2 Reihen – Feuchtraum-Verteilerkasten

Artikelnummer: KV 9236 Hensel-4012591620_4012591620037
Hersteller: Hensel
EAN: 4012591620037

UVP: 230,62 €

128,59 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

Hensel KV 9236 Kleinverteiler IP65 mit 36 Teilungseinheiten

Der Hensel KV 9236 Kleinverteiler ist ein geräumiger Feuchtraumverteiler für die geschützte Aufputzinstallation. Mit 36 Teilungseinheiten auf zwei Reihen bietet der Verteilerkasten Platz für Leitungsschutzschalter, Fehlerstrom-Schutzeinrichtungen, Überspannungsschutzgeräte und weitere Reiheneinbaugeräte bis 63 A. Die integrierten FIXCONNECT® N- und PE-Klemmen, die transparente Tür und die Schutzart IP65 ermöglichen eine übersichtliche und geschützte Elektroverteilung.

Kleinverteiler mit 36 Teilungseinheiten auf zwei Reihen mit jeweils 18 TE
Feuchtraumverteiler mit Schutzart IP65 für Innenräume und geschützte Installationen im Freien
FIXCONNECT® N- und PE-Klemmen für eine schnelle und strukturierte Verdrahtung
Transparente Tür über beide Einbaureihen zur direkten Sichtkontrolle der Schaltgeräte
Aufputz-Verteilerkasten bis 63 A für Geräte auf 35-mm-DIN-Tragschienen
Zwei Einbaureihen mit jeweils 18 Teilungseinheiten für umfangreiche Unterverteilungen
Schutzklasse II durch schutzisolierte Gehäusekonstruktion
Bemessungsspannung 400 V und Bemessungsisolationsspannung 690 V AC
Klemmen-Bemessungsstrom 75 A mit vier möglichen N-Potenzialen
32 Steckklemmstellen je Pol für Kupferleiter von 1,5 bis 4 mm²
Acht Schraubklemmstellen je Pol für Kupferleiter bis 25 mm²
29 elastische Dichtmembranen für Leitungsdurchmesser von 7 bis 29 mm
Acht metrische Vorprägungen M20 an der oberen und unteren Gehäusewand
Verlustleistungsabgabevermögen von 38 W bei einer Temperaturdifferenz von 30 K
Halogenfreies und silikonfreies Polystyrol-Gehäuse in Grau RAL 7035
Abmessungen von 483 x 403 x 129 mm für die geschützte Aufputzmontage

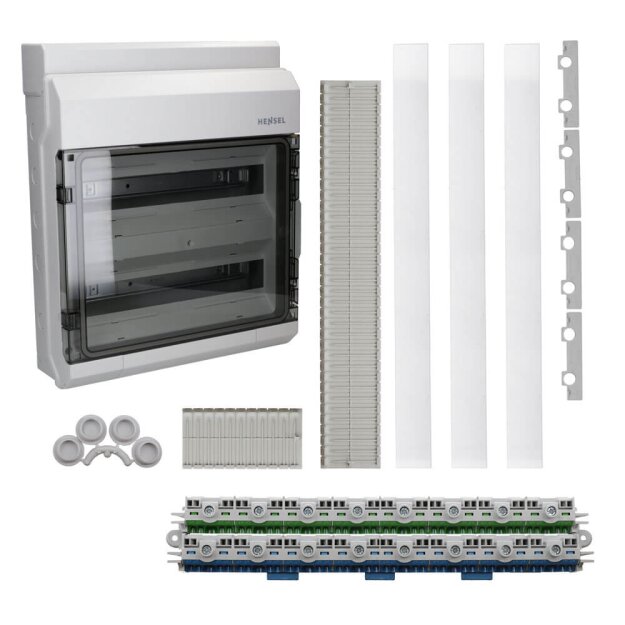

Zum Lieferumfang des Hensel KV 9236 Automatengehäuses gehören DIN-Tragschienen, ein Abdeckstreifen, ein Beschriftungsstreifen, Verschlussstopfen und eine Kabeleinführungsblende. Bei Verwendung der beiliegenden Verschlussstopfen bleibt die Schutzart IP65 des Installationsverteilers erhalten.

Weitere Informationen

Schutzart:	IP65
Produktgruppe:	Installationskleinverteiler

Technische Daten und Merkmale zu Hensel KV9236 KV 90-Automatengehäuse 36 Teilungseinheiten (2x18x18 mm), IP 65:

Montageart	Aufputz
Anzahl der Reihen	2
Breite in Teilungseinheiten	18
Art der Abdeckung	Tür
Ausführung Deckel	geschlossen
Transparenter Deckel/Tür	ja
Werkstoff des Gehäuses	Kunststoff
Höhe	483 mm
Breite	403 mm
Tiefe	129 mm
Einbautiefe	93 mm
Einbauhöhe	-
Einbaubreite	-
Innentiefe	114 mm
Erdungsklemmenblock	-
Neutralleiterklemmenblock	-
DIN-Schiene	ja
Mit Montageplatte	nein
Anbaumöglichkeit	ja
EMV-Ausführung	nein
Farbe	grau
RAL-Nummer	7035
Schutzart (IP)	IP65
Mit Schloss	nein
Art der Schließung	-
Signaldurchlassende Tür	-
