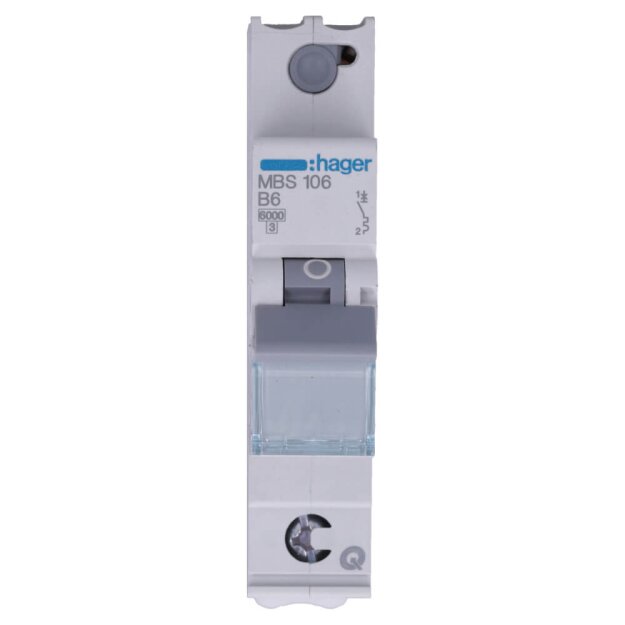

Hager MBS106 LS-Schalter 1-polig 6kA B-6A 1M QC

Hager MBS106 LS-Schalter 1-polig 6kA B-6A 1M QC

Artikelnummer: MBS106 Hager-MBS106_3250614314704
Hersteller: Hager
EAN: 3250614314704

UVP: 22,61 €

5,85 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

Hager Leitungsschutzschalter MBS106 – 1-polig, B-Charakteristik, 6 A, QuickConnect

Der Hager Leitungsschutzschalter MBS106 schützt elektrische Stromkreise zuverlässig vor Überlast und Kurzschluss. Mit einer B-Charakteristik, einem Nennstrom von 6 A und einem Bemessungsschaltvermögen von 6 kA eignet sich der Sicherungsautomat ideal für klassische Elektroinstallationen in Wohn-, Gewerbe- und Zweckgebäuden. Die integrierte QuickConnect-Technologie ermöglicht eine schnelle, sichere und zeitsparende Verdrahtung und reduziert den Installationsaufwand deutlich.

Der 1-polige Leitungsschutzschalter entspricht der DIN EN 60898-1 und verfügt über einen Schraubanschluss auf der Oberseite sowie eine QuickConnect-/BiConnect-Klemme auf der Unterseite für den direkten Anschluss an Hager Phasenschienen. Dank der Hutschienenschnellbefestigung kann der Leitungsschutzschalter auch aus einem bestehenden Phasenschienenverbund komfortabel entnommen werden. Zusätzlich ist das Gerät für den nachträglichen Anbau von Hager Zusatzeinrichtungen vorbereitet und verfügt über ein integriertes Beschriftungsfeld für eine übersichtliche Kennzeichnung im Verteiler.

Leitungsschutzschalter 6 A für zuverlässigen Überlast- und Kurzschlussschutz
1-poliger LS-Schalter für einphasige Stromkreise
B-Charakteristik für klassische Elektroinstallationen
QuickConnect-Technologie für eine schnelle und sichere Verdrahtung
6 kA Schaltvermögen nach DIN EN 60898-1
BiConnect-Klemme für den direkten Anschluss an Hager Phasenschienen
Schraubanschluss oben für eine sichere Installation
Bemessungsbetriebsspannung 230/400 V AC bei 50–60 Hz
Hutschienenschnellbefestigung für eine einfache Montage und Einzelentnahme
Kompakte Bauform mit 1 Teilungseinheit für platzsparende Verteiler

Der Hager MBS106 besitzt eine Isolationsspannung von 500 V, eine Stoßspannungsfestigkeit von 4 kV sowie die Schutzart IP20. Der Anschluss unterstützt starre Leiter von 1 bis 35 mm² und flexible Leiter von 1 bis 25 mm². Über die QuickConnect-Klemme können starre oder flexible Leiter von 1,5 bis 4 mm² angeschlossen werden. Der Leitungsschutzschalter ist für Umgebungstemperaturen von -25 °C bis +70 °C ausgelegt.

Weitere Informationen

Produktgruppe:	Leitungsschutzschalter

Technische Daten und Merkmale zu Hager MBS106 LS-Schalter 1-polig 6kA B-6A 1M QC:

Überspannungskategorie	3
Frequenz	50 Hz
Frequenz	60 Hz
Einbautiefe	70 mm
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Spannungsart	AC
Zusatzeinrichtungen möglich	Nein
Schutzart (IP)	IP20
Bemessungsisolationsspannung Ui	500 V
Polzahl (gesamt)	1
Auslösecharakteristik	B
Verschmutzungsgrad	2
Anschließbarer Leiterquerschnitt mehrdrähtig	1 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25 mm²
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	70 °C
Bemessungsspannung	400 V
Bemessungsstrom	6 A
Verlustleistung	1,30 W
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	6 kA
Unterputzmontage	Ja
Anschließbarer Leiterquerschnitt eindrähtig	35 mm²

Herstellerinformation

Hager Vertriebsges. mbH & Co. KG
Zum Gunterstal
66440 Blieskastel
Saarland
Deutschland
info@hager.de

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
