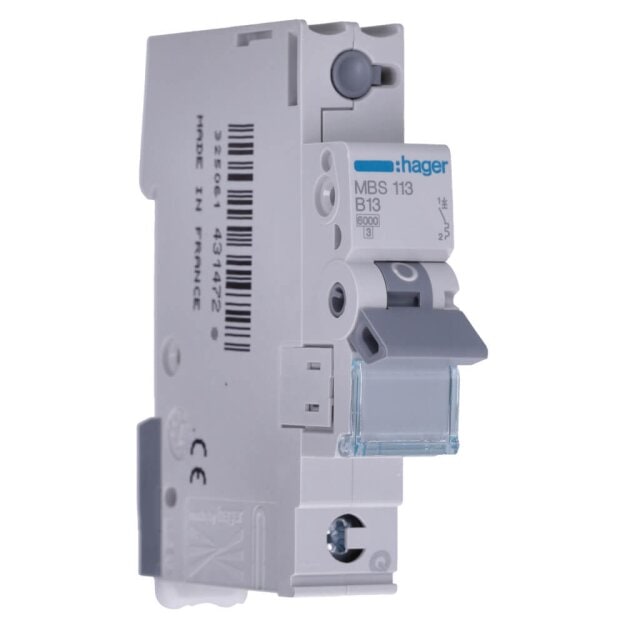

Hager MBS113 LS-Schalter 1-polig 6kA B-13A 1M QC

Hager MBS113 LS-Schalter 1-polig 6kA B-13A 1M QC

Artikelnummer: MBS113 Hager-MBS113_3250614314728
Hersteller: Hager
EAN: 3250614314728

UVP: 20,47 €

7,12 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

Hager Leitungsschutzschalter MBS113 – 1-polig, B-Charakteristik, 13 A, QuickConnect

Der Hager Leitungsschutzschalter MBS113 schützt elektrische Stromkreise zuverlässig vor Überlast und Kurzschluss. Mit einer B-Charakteristik, einem Nennstrom von 13 A und einem Bemessungsschaltvermögen von 6 kA eignet sich der Sicherungsautomat ideal für klassische Elektroinstallationen in Wohn- und Gewerbegebäuden. Die integrierte QuickConnect-Technologie ermöglicht eine schnelle, sichere und zeitsparende Verdrahtung und reduziert den Installationsaufwand.

Der 1-polige Leitungsschutzschalter entspricht der DIN EN 60898-1 und verfügt über einen Schraubanschluss auf der Oberseite sowie eine BiConnect-/QuickConnect-Klemme auf der Unterseite für den direkten Anschluss an Hager Phasenschienen. Die integrierte Hutschienenschnellbefestigung ermöglicht die komfortable Einzelentnahme aus dem Phasenschienenverbund. Zusätzlich kann der LS-Schalter mit passenden Hager Zusatzeinrichtungen erweitert werden und besitzt ein Beschriftungsfeld zur eindeutigen Kennzeichnung im Verteiler.

Leitungsschutzschalter 13 A für zuverlässigen Überlast- und Kurzschlussschutz
1-poliger LS-Schalter für einphasige Stromkreise
B-Charakteristik für klassische Elektroinstallationen
QuickConnect-Technologie für eine schnelle und sichere Verdrahtung
6 kA Schaltvermögen nach DIN EN 60898-1
BiConnect-Klemme für den direkten Anschluss an Hager Phasenschienen
Schraubanschluss oben für eine sichere Installation
Bemessungsbetriebsspannung 230/400 V AC bei 50–60 Hz
Hutschienenschnellbefestigung für eine einfache Montage und Einzelentnahme
Kompakte Bauform mit 1 Teilungseinheit für platzsparende Verteiler

Der Hager MBS113 besitzt eine Isolationsspannung von 500 V, eine Stoßspannungsfestigkeit von 4 kV sowie die Schutzart IP20. Der Anschluss unterstützt starre Leiter von 1 bis 35 mm² und flexible Leiter von 1 bis 25 mm². Über die QuickConnect-Klemme können starre oder flexible Leiter von 1,5 bis 4 mm² angeschlossen werden. Der Leitungsschutzschalter ist für Umgebungstemperaturen von -25 °C bis +70 °C ausgelegt.

Weitere Informationen

Produktgruppe:	Leitungsschutzschalter

Technische Daten und Merkmale zu Hager MBS113 LS-Schalter 1-polig 6kA B-13A 1M QC:

Überspannungskategorie	3
Frequenz	50 Hz
Frequenz	60 Hz
Einbautiefe	70 mm
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Spannungsart	AC
Zusatzeinrichtungen möglich	Nein
Schutzart (IP)	IP20
Bemessungsisolationsspannung Ui	500 V
Polzahl (gesamt)	1
Auslösecharakteristik	B
Verschmutzungsgrad	2
Anschließbarer Leiterquerschnitt mehrdrähtig	1 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25 mm²
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	70 °C
Bemessungsspannung	400 V
Bemessungsstrom	13 A
Verlustleistung	2,3 W
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	6 kA
Unterputzmontage	Ja
Anschließbarer Leiterquerschnitt eindrähtig	35 mm²

Herstellerinformation

Hager Vertriebsges. mbH & Co. KG
Zum Gunterstal
66440 Blieskastel
Saarland
Deutschland
info@hager.de

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
